Изображения - Виды, разрезы, сечения

Нажмите, чтобы узнать подробности

ГОСТ 2.305-2008
Изображения – виды, разрезы, сечения

Изображения предметов на чертеже следует выполнять по методу прямоугольного проецирования. При этом предмет располагается между наблюдателем и соответствующей плоскостью проекций.

Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.

Просмотр содержимого документа
«Изображения - Виды, разрезы, сечения»

ГОСТ 2.305-2008  Изображения – виды, разрезы, сечения

ГОСТ 2.305-2008 Изображения – виды, разрезы, сечения

4. Основные положения

4. Основные положения

  • 4.2. Изображения предметов на чертеже следует выполнять по методу прямоугольного проецирования. При этом предмет располагается между наблюдателем и соответствующей плоскостью проекций.
  • 4.3. За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью ( см. рис. п. 5.1 .). Грань 6 допускается располагать рядом с гранью 4.
  • 4.4. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.
4.5. В зависимости от содержания изображения разделяют на виды, разрезы, сечения.  Масштаб изображений, расположенных в непосредственной проекционной связи друг с другом на основных плоскостях проекций, принимают за масштаб выполнения документа и записывают в основной надписи. Все иные изображения, выполненные на чертеже в ином масштабе, должны иметь о нем указания.  4.9. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.
  • 4.5. В зависимости от содержания изображения разделяют на виды, разрезы, сечения.
  • Масштаб изображений, расположенных в непосредственной проекционной связи друг с другом на основных плоскостях проекций, принимают за масштаб выполнения документа и записывают в основной надписи. Все иные изображения, выполненные на чертеже в ином масштабе, должны иметь о нем указания.
  • 4.9. Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.
5. Виды

5. Виды

  • 3.2. вид предмета (вид) : ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проецирования.
5.1. Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций ( основные виды ): 1 – вид спереди (главный вид); 2 – вид сверху; 3 – вид слева; 4 – вид справа; 5 – вид снизу; 6 – вид сзади.
  • 5.1. Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций ( основные виды ):
  • 1 – вид спереди (главный вид);
  • 2 – вид сверху;
  • 3 – вид слева;
  • 4 – вид справа;
  • 5 – вид снизу;
  • 6 – вид сзади.

Названия видов на чертежах надписывать не следует, за

исключением случая, предусмотренного в п. 5.2.

5.2. Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекции), то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву.
  • 5.2. Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекции), то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву.
5.3. при необходимости получения на чертеже наглядного изображения предмета применяют аксонометрические проекции.  5.4. Если какую-либо часть предмета невозможно показать на перечисленных в п. 5.1 видах без искажения формы и размеров, то применяют дополнительные виды , получаемые на плоскостях, непараллельных основным плоскостям проекций.  3.7.  дополнительный вид предмета (дополнительный вид): Изображение предмета на плоскости, непараллельной ни одной из основных плоскостей проекций, применяемое для неискаженного изображения поверхности, если ее нельзя получить на основном виде.
  • 5.3. при необходимости получения на чертеже наглядного изображения предмета применяют аксонометрические проекции.
  • 5.4. Если какую-либо часть предмета невозможно показать на перечисленных в п. 5.1 видах без искажения формы и размеров, то применяют дополнительные виды , получаемые на плоскостях, непараллельных основным плоскостям проекций.
  • 3.7. дополнительный вид предмета (дополнительный вид): Изображение предмета на плоскости, непараллельной ни одной из основных плоскостей проекций, применяемое для неискаженного изображения поверхности, если ее нельзя получить на основном виде.
5.5. Дополнительный вид должен быть отмечен на чертеже прописной буквой, а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением.  Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят.
  • 5.5. Дополнительный вид должен быть отмечен на чертеже прописной буквой, а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением.
  • Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят.
5.6. Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида должно быть дополнено условным графическим обозначе-нием
  • 5.6. Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении, при этом обозначение вида должно быть дополнено условным графическим обозначе-нием
3.9.  местный вид предмета (местный вид): Изображение отдельного, ограниченного участка поверхности предмета. 5.7. Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен. Местный вид должен быть отмечен на чертеже подобно дополнительному виду.
  • 3.9. местный вид предмета (местный вид): Изображение отдельного, ограниченного участка поверхности предмета.
  • 5.7. Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен.
  • Местный вид должен быть отмечен на чертеже подобно дополнительному виду.
Задание.

Задание.

6. Разрезы

6. Разрезы

  • 3.20. разрез предмета (разрез) – ортогональная проекция предмета, мысленно рассеченного полностью или частично одной или несколькими плоскостями для выявления его невидимых поверхностей.
  • 4.7. При выполнении разреза мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней.
6.1. В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на: Горизонтальные (3.6) – секущая плоскость параллельна горизонтальной плоскости проекций.  Вертикальные (3.1) – секущая плоскость перпендикулярна к горизонтальной плоскости проекций.  Наклонные (3.11) – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.
  • 6.1. В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на:
  • Горизонтальные (3.6) – секущая плоскость параллельна горизонтальной плоскости проекций.
  • Вертикальные (3.1) – секущая плоскость перпендикулярна к горизонтальной плоскости проекций.
  • Наклонные (3.11) – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.
Задание. Подписать названия разрезов в приведенных примерах: Вертикальный разрез

Задание. Подписать названия разрезов в приведенных примерах:

Вертикальный разрез

Задание. Подписать названия разрезов в приведенных примерах: Горизонтальный разрез

Задание. Подписать названия разрезов в приведенных примерах:

Горизонтальный разрез

Задание. Подписать названия разрезов в приведенных примерах: Наклонный разрез

Задание. Подписать названия разрезов в приведенных примерах:

Наклонный разрез

В зависимости от числа секущих плоскостей разрезы разделяют на: простые  (3.18) – выполненный одной секущей плоскостью;  сложные (3.22) – выполненный двумя и более секущими плоскостями.  6.2. Вертикальный разрез бывает: фронтальным (3.24) – выполненный секущими плоскостями, параллельными фронтальной плоскости проекций;  профильным (3.19) – выполненный секущими плоскостями, параллельными профильной плоскости проекций.
  • В зависимости от числа секущих плоскостей разрезы разделяют на:
  • простые (3.18) – выполненный одной секущей плоскостью;
  • сложные (3.22) – выполненный двумя и более секущими плоскостями.
  • 6.2. Вертикальный разрез бывает:
  • фронтальным (3.24) – выполненный секущими плоскостями, параллельными фронтальной плоскости проекций;
  • профильным (3.19) – выполненный секущими плоскостями, параллельными профильной плоскости проекций.
Задание. Подписать названия разрезов в приведенном примере: А-А – фронтальный разрез Б-Б – профильный разрез

Задание. Подписать названия разрезов в приведенном примере:

А-А – фронтальный разрез

Б-Б – профильный разрез

6.3. Сложные разрезы бывают: ступенчатыми  (3.23) : выполненные параллельными секущими плоскостями;  ломаными (3.8) : выполненные пересекающимися плоскостями.  6.4. Разрезы бывают: продольными (3.17) : выполненные секущей плоскостью, направленной вдоль длины или высоты предмета;  поперечными (3.16): выполненные секущей плоскостью, направленной перпендикулярно к длине или высоте предмета.
  • 6.3. Сложные разрезы бывают:
  • ступенчатыми (3.23) : выполненные параллельными секущими плоскостями;
  • ломаными (3.8) : выполненные пересекающимися плоскостями.
  • 6.4. Разрезы бывают:
  • продольными (3.17) : выполненные секущей плоскостью, направленной вдоль длины или высоты предмета;
  • поперечными (3.16): выполненные секущей плоскостью, направленной перпендикулярно к длине или высоте предмета.
Задание. Подписать названия разрезов в приведенных примерах: Ступенчатый разрез Ломаный разрез

Задание. Подписать названия разрезов в приведенных примерах:

Ступенчатый разрез

Ломаный разрез

6.5. Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения следует применять разомкнутую линию. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки следует наносить на расстоянии 2-3 мм от конца штриха.    Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.
  • 6.5. Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения следует применять разомкнутую линию. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки следует наносить на расстоянии 2-3 мм от конца штриха.
  • Начальный и конечный штрихи не должны пересекать контур соответствующего изображения.
6.6. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла.  Разрез должен быть отмечен надписью по типу
  • 6.6. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла.
  • Разрез должен быть отмечен надписью по типу

« А-А » (всегда двумя буквами через тире).

6.7.  Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом , а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.
  • 6.7. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом , а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.
Задание. Обозначить разрезы:

Задание. Обозначить разрезы:

А-А – горизонтальный разрез

А-А горизонтальный разрез

Б-Б – фронтальный разрез

Б-Б фронтальный разрез

6.8. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа.  6.9. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.  6.10. Вертикальный разрез, когда секущая плоскость не параллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направлением, указанным стрелками на линии сечения.
  • 6.8. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа.
  • 6.9. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов.
  • 6.10. Вертикальный разрез, когда секущая плоскость не параллельна фронтальной или профильной плоскостям проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направлением, указанным стрелками на линии сечения.
6.11. При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда.  Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида.
  • 6.11. При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда.
  • Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида.
3.10.  М естный  разрез : Разрез, выполненный секущей плоскостью только в отдельном, ограниченном месте предмета.  6.12. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения.
  • 3.10. М естный разрез : Разрез, выполненный секущей плоскостью только в отдельном, ограниченном месте предмета.
  • 6.12. Местный разрез выделяется на виде сплошной волнистой линией или сплошной тонкой линией с изломом. Эти линии не должны совпадать с какими-либо другими линиями изображения.
6.13. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом.
  • 6.13. Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом.

б) на оси симметрии –

наружное ребро, сле-

довательно изображается

большая часть вида

а) на оси симметрии –

внутреннее ребро, сле-

довательно изображается

большая часть разреза

Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии.  Допускается также разделение разреза и вида штрихпунктирной тонкой линией, совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет собой тело вращения.
  • Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии.
  • Допускается также разделение разреза и вида штрихпунктирной тонкой линией, совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет собой тело вращения.
Задание.

Задание.

Задание.

Задание.

7. Сечения

7. Сечения

  • 3.21. сечение предмета (сечение): Ортогональная проекция фигуры, получающейся в одной или нескольких секущих плоскостях или поверхностях при мысленном рассечении проецируемого предмета.
  • 4.8. На сечении показывают только то, что получается непосредственно в секущей плоскости.
  • Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость.
  • Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида.
7.1. Сечения, не входящие в состав разреза, разделяют на: вынесенные (3.3) : Сечения, расположенные на чертеже вне контура изображения предмета или в разрыве между частями одного изображения. Наложенные (3.12) : Сечения, расположенные непосредственно на изображении предмета вдоль следа секущей плоскости. 7.2. На чертежах контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями , а контур наложенного сечения – сплошными тонкими линиями , причем контур изображения в месте расположения наложенного сечения не прерывают.
  • 7.1. Сечения, не входящие в состав разреза, разделяют на:
  • вынесенные (3.3) : Сечения, расположенные на чертеже вне контура изображения предмета или в разрыве между частями одного изображения.
  • Наложенные (3.12) : Сечения, расположенные непосредственно на изображении предмета вдоль следа секущей плоскости.
  • 7.2. На чертежах контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями , а контур наложенного сечения – сплошными тонкими линиями , причем контур изображения в месте расположения наложенного сечения не прерывают.
7.3. Ось симметрии вынесенного или наложенного сечения указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят  (см. рис. а и б ) .
  • 7.3. Ось симметрии вынесенного или наложенного сечения указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят (см. рис. а и б ) .

Наложенное

сечение

Вынесенное

сечение

В случаях, подобных указанному на рисунке  в , при симметричной фигуре сечения линию сечения не проводят .
  • В случаях, подобных указанному на рисунке в , при симметричной фигуре сечения линию сечения не проводят .

Вынесенное сечение в разрыве между частями одного изображения

7.4. Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными буквами русского алфавита. На чертежах сечение сопровождают надписью по типу «А – А».
  • 7.4. Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными буквами русского алфавита.
  • На чертежах сечение сопровождают надписью по типу «А – А».
7.5. На чертежах для несимметричных сечений, расположенных в разрыве или наложенных , линию сечения проводят со стрелками, но буквами не обозначают  (см. рис. г и д ) .
  • 7.5. На чертежах для несимметричных сечений, расположенных в разрыве или наложенных , линию сечения проводят со стрелками, но буквами не обозначают (см. рис. г и д ) .

Вынесенное сечение в разрыве между частями одного изображения

Наложенное

сечение

7.6. Сечение по построению и расположению должно соответствовать направлению, указанному стрелками. 7.7. Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение.
  • 7.6. Сечение по построению и расположению должно соответствовать направлению, указанному стрелками.
  • 7.7. Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение.

Задание. Обозначить сечения:

Если при этом секущие плоскости направлены под различными углами, то условное графическое обозначение не наносят. 7.8. Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения.
  • Если при этом секущие плоскости направлены под различными углами, то условное графическое обозначение не наносят.
  • 7.8. Секущие плоскости выбирают так, чтобы получить нормальные поперечные сечения.
7.9. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью.
  • 7.9. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью.

Задание. Обозначить сечения:

7.10. Если сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы.
  • 7.10. Если сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы.

Задание. Обозначить разрез:

8. Выносные элементы

8. Выносные элементы

  • 3.4. выносной элемент: Дополнительное, обычно увеличенное, отдельное изображение части предмета.
  • 8.1. Выносной элемент используют на чертежах, как правило, для размещения какой-либо части предмета, требующей графического или других пояснений в отношении формы, размеров и иных данных.
  • Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом).
8.2. При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т.п. с обозначением выносного элемента прописной буквой. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен. 8.3. Выносной элемент располагают возможно ближе к соответствующему месту на изображении предмета.
  • 8.2. При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т.п. с обозначением выносного элемента прописной буквой. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен.
  • 8.3. Выносной элемент располагают возможно ближе к соответствующему месту на изображении предмета.
9. Условности и упрощения

9. Условности и упрощения

  • 9.1. Подробность выполнения изображения предмета устанавливает разработчик исходя из требований к содержанию документа в зависимости от стадии разработки и вида документа.
  • 9.2. Если вид, разрез или сечение представляет собой симметричную фигуру, допускается вычерчивать половину изображения или немного более половины изображения с проведением в последнем случае линии обрыва.
9.3. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента (например, одно-два отверстия), а остальные элементы показывают упрощенно или условно. 9.4. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии.
  • 9.3. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента (например, одно-два отверстия), а остальные элементы показывают упрощенно или условно.
  • 9.4. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии.
9.5. Плавный переход от одной поверхности к другой показывают условно или совсем не показывают.
  • 9.5. Плавный переход от одной поверхности к другой показывают условно или совсем не показывают.
Допускаются упрощения, подобные указанным :
  • Допускаются упрощения, подобные указанным :

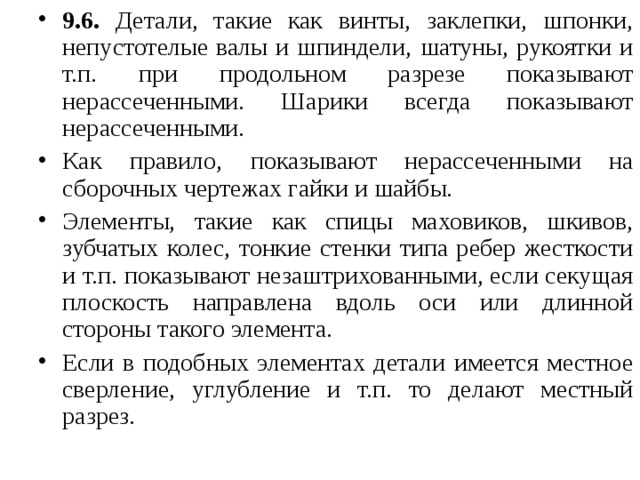

9.6. Детали, такие как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т.п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показывают нерассеченными на сборочных чертежах гайки и шайбы. Элементы, такие как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т.п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента. Если в подобных элементах детали имеется местное сверление, углубление и т.п. то делают местный разрез.
  • 9.6. Детали, такие как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т.п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными.
  • Как правило, показывают нерассеченными на сборочных чертежах гайки и шайбы.
  • Элементы, такие как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т.п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента.
  • Если в подобных элементах детали имеется местное сверление, углубление и т.п. то делают местный разрез.
Задание.  Выполнить штриховку деталей в разрезе:

Задание. Выполнить штриховку деталей в разрезе:

9.7. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т.п.) размером на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения в сторону увеличения. 9.8. Незначительную конусность или уклон допускается изображать с увеличением. 9.9. При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями. 9.10. Предметы или элементы, имеющие постоянное или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т.п.), допускается изображать с разрывами.
  • 9.7. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т.п.) размером на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения в сторону увеличения.
  • 9.8. Незначительную конусность или уклон допускается изображать с увеличением.
  • 9.9. При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями.
  • 9.10. Предметы или элементы, имеющие постоянное или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т.п.), допускается изображать с разрывами.
9.11. На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т.д. допускается изображать эти элементы частично с возможным упрощением.
  • 9.11. На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т.д. допускается изображать эти элементы частично с возможным упрощением.

Задание. Дополнить чертежи необходимыми линиями:

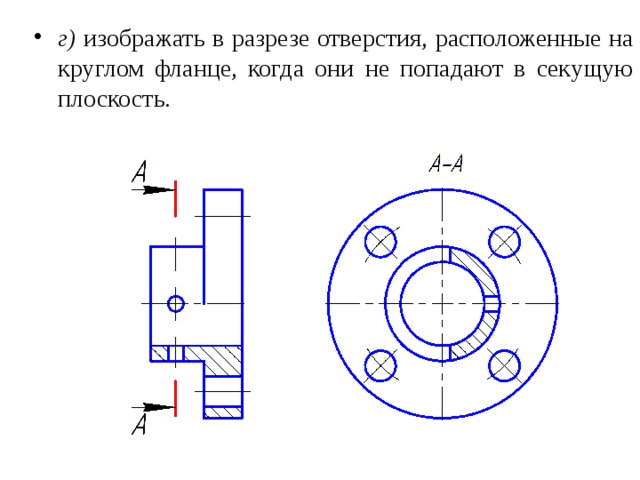

9.12. Для упрощения чертежей или сокращения количества изображений допускается: а) часть предмета, нахо- дящуюся между наблю- дателем и секущей плос- костью, изображать штрихпунктирной утол- щенной линией непосред- ственно на разрезе (нало-женная проекция); б) применять сложные разрезы;
  • 9.12. Для упрощения чертежей или сокращения количества изображений допускается:
  • а) часть предмета, нахо-

дящуюся между наблю-

дателем и секущей плос-

костью, изображать штрихпунктирной утол-

щенной линией непосред-

ственно на разрезе (нало-женная проекция);

  • б) применять сложные разрезы;
в) для показа отверстия в ступицах зубчатых колес, шкивов и т.п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия или паза;
  • в) для показа отверстия в ступицах зубчатых колес, шкивов и т.п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия или паза;
г) изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость.
  • г) изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость.
9.15. Условное графическое обозначение «повернуто» должно соответствовать рисунку слева  «развернуто» - рисунку справа
  • 9.15. Условное графическое обозначение «повернуто» должно соответствовать рисунку слева
  • «развернуто» - рисунку справа


Получите в подарок сайт учителя

Предмет: Всем учителям

Категория: Презентации

Целевая аудитория: 9 класс

Скачать
Изображения - Виды, разрезы, сечения

Автор: Знаменщикова Алёна Алексеевна

Дата: 10.10.2018

Номер свидетельства: 480200

Похожие файлы

object(ArrayObject)#851 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(176) "Разработка урока по черчению для 9 класса "Выбор количества изображений и главного изображения"."
    ["seo_title"] => string(96) "razrabotkaurokapochierchieniiudlia9klassavyborkolichiestvaizobrazhieniiighlavnoghoizobrazhieniia"
    ["file_id"] => string(6) "292888"
    ["category_seo"] => string(7) "prochee"
    ["subcategory_seo"] => string(5) "uroki"
    ["date"] => string(10) "1455368850"
  }
}
object(ArrayObject)#873 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(133) "Разработка урока по черчению для 9 класса "Виды разрезов, местный разрез"."
    ["seo_title"] => string(79) "razrabotka-uroka-po-chierchieniiu-dlia-9-klassa-vidy-razriezov-miestnyi-razriez"
    ["file_id"] => string(6) "301897"
    ["category_seo"] => string(7) "prochee"
    ["subcategory_seo"] => string(5) "uroki"
    ["date"] => string(10) "1457008766"
  }
}
object(ArrayObject)#851 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(142) "Разработка урока по черчению для 9 класса "Порядок чтения сборочных чертежей"."
    ["seo_title"] => string(92) "razrabotka-uroka-po-chierchieniiu-dlia-9-klassa-poriadok-chtieniia-sborochnykh-chiertiezhiei"
    ["file_id"] => string(6) "301899"
    ["category_seo"] => string(7) "prochee"
    ["subcategory_seo"] => string(5) "uroki"
    ["date"] => string(10) "1457008999"
  }
}
object(ArrayObject)#873 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(126) "Презентация "Инженерная графика. Изображения: виды, разрезы, сечения""
    ["seo_title"] => string(80) "priezientatsiia_inzhieniernaia_ghrafika_izobrazhieniia_vidy_razriezy_siechieniia"
    ["file_id"] => string(6) "400672"
    ["category_seo"] => string(7) "prochee"
    ["subcategory_seo"] => string(7) "prochee"
    ["date"] => string(10) "1489597671"
  }
}
object(ArrayObject)#851 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(79) "Урок  черчения в 9 классе. Простые   разрезы. "
    ["seo_title"] => string(48) "urok-chierchieniia-v-9-klassie-prostyie-razriezy"
    ["file_id"] => string(6) "201336"
    ["category_seo"] => string(3) "izo"
    ["subcategory_seo"] => string(5) "uroki"
    ["date"] => string(10) "1429026066"
  }
}

Получите в подарок сайт учителя

Видеоуроки для учителей

Курсы для учителей

Распродажа видеоуроков!
ПОЛУЧИТЕ СВИДЕТЕЛЬСТВО МГНОВЕННО

Добавить свою работу

* Свидетельство о публикации выдается БЕСПЛАТНО, СРАЗУ же после добавления Вами Вашей работы на сайт

Удобный поиск материалов для учителей

Ваш личный кабинет
Проверка свидетельства
