Конструирование плечевой одежды с цельнокроеным рукавом.

Тема урока: «Конструирование плечевой одежды с цельнокроеным рукавом»

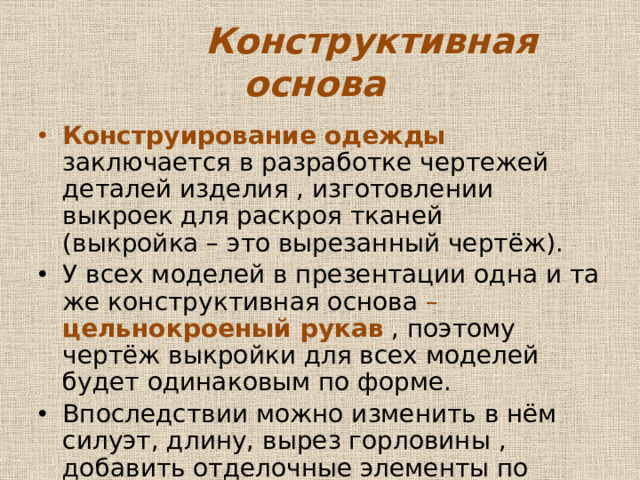

Конструктивная основа

• Конструирование одежды заключается в разработке чертежей деталей изделия , изготовлении выкроек для раскроя тканей (выкройка – это вырезанный чертёж).

• У всех моделей в презентации одна и та же конструктивная основа – цельнокроеный рукав , поэтому чертёж выкройки для всех моделей будет одинаковым по форме.
• Впоследствии можно изменить в нём силуэт, длину, вырез горловины , добавить отделочные элементы по своему желанию.

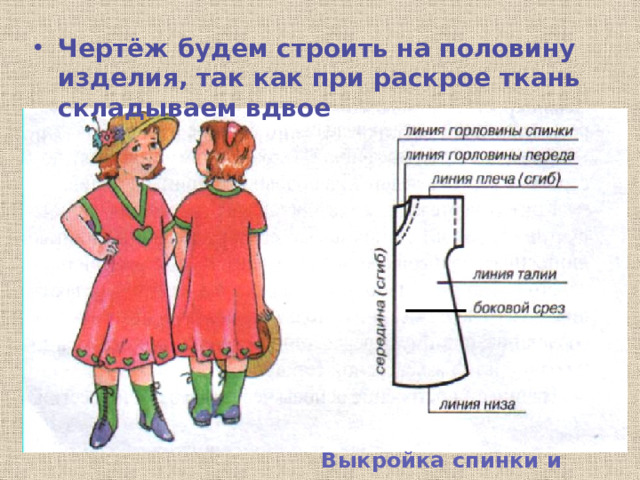

• Чертёж будем строить на половину изделия, так как при раскрое ткань складываем вдвое

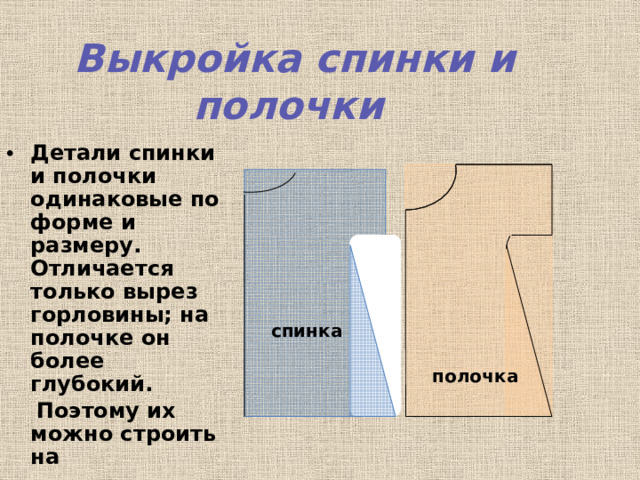

Выкройка спинки и полочки

Выкройка спинки и полочки

• Детали спинки и полочки одинаковые по форме и размеру. Отличается только вырез горловины; на полочке он более глубокий.

Поэтому их можно строить на

одном чертеже.

спинка

полочка

Исходные данные для построения чертежа

Прежде чем построить чертёж необходимо -измерить фигуру,

-выбрать прибавки на свободу движения,

-рассчитать размеры отрезков чертежа

• Мерки. Как измерить фигуру и записать мерки смотри презентацию далее

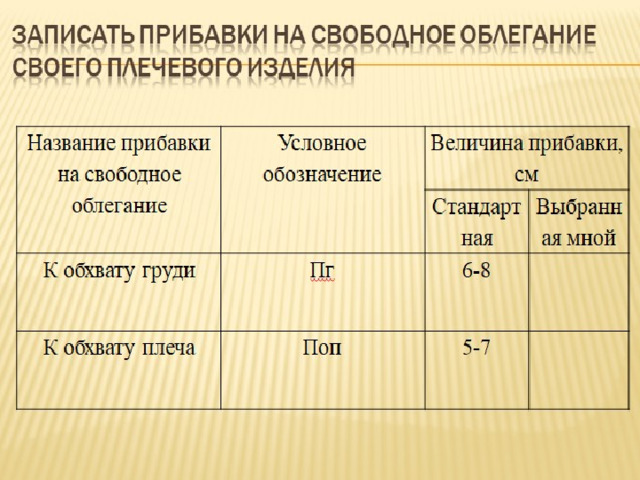

• Прибавки. Т аблицы прибавок смотри далее

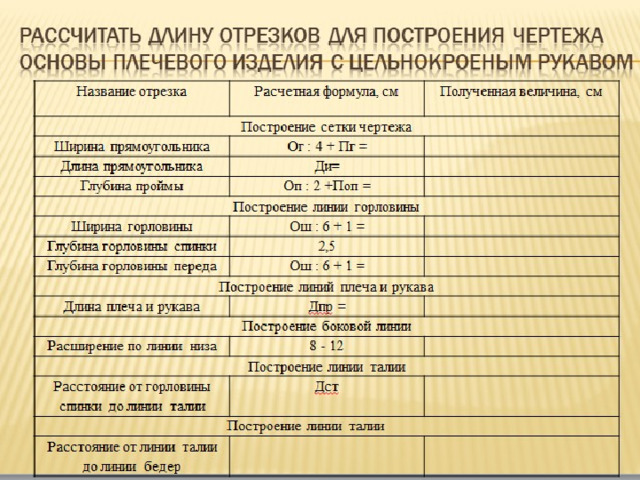

• Расчёт отрезков чертежа. Выполняется автоматически в таблице «Расчёт и построение чертежа основы с цельнокроеным рукавом»

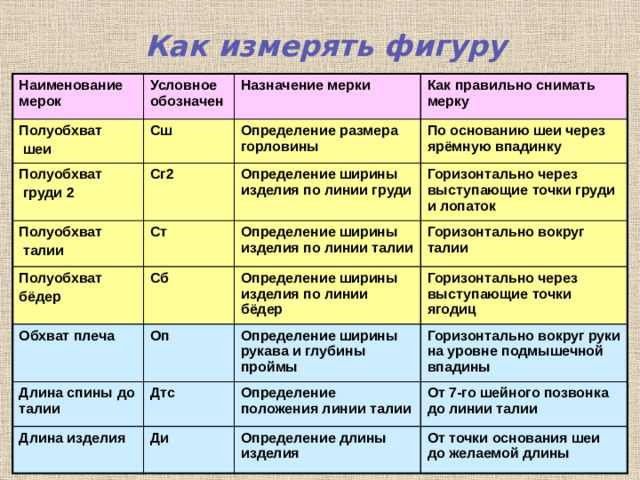

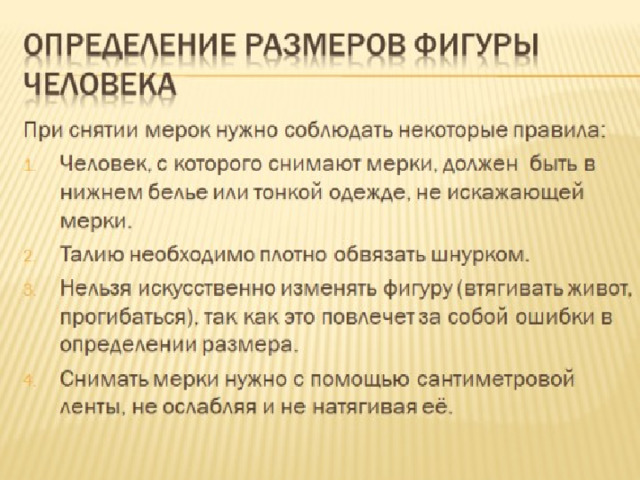

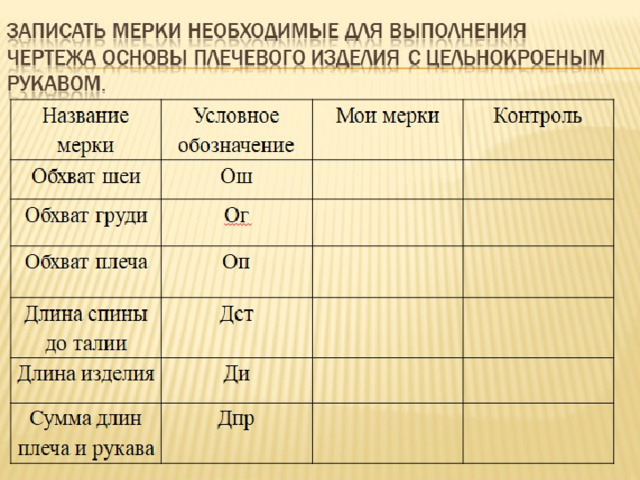

Как измерять фигуру

Наименование мерок

Полуобхват

Условное обозначен

Сш

Полуобхват

Назначение мерки

шеи

Как правильно снимать мерку

Определение размера горловины

груди 2

Сг2

Полуобхват

По основанию шеи через ярёмную впадинку

Полуобхват

Определение ширины изделия по линии груди

талии

Ст

Обхват плеча

Сб

Определение ширины изделия по линии талии

бёдер

Горизонтально через выступающие точки груди и лопаток

Горизонтально вокруг талии

Определение ширины изделия по линии бёдер

Оп

Длина спины до талии

Горизонтально через выступающие точки ягодиц

Определение ширины рукава и глубины проймы

Дтс

Длина изделия

Горизонтально вокруг руки на уровне подмышечной впадины

Определение положения линии талии

Ди

От 7-го шейного позвонка до линии талии

Определение длины изделия

От точки основания шеи до желаемой длины

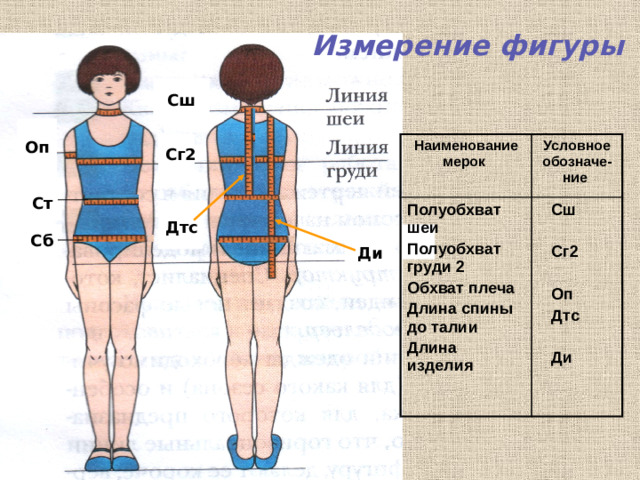

Измерение фигуры

Сш

Оп

Сг2

Наименование мерок

Условное обозначе-ние

Полуобхват шеи

Сш

Полуобхват груди 2

Обхват плеча

Длина спины до талии

Сг2

Длина изделия

Оп

Дтс

Ди

Ст

Дтс

Сб

Ди

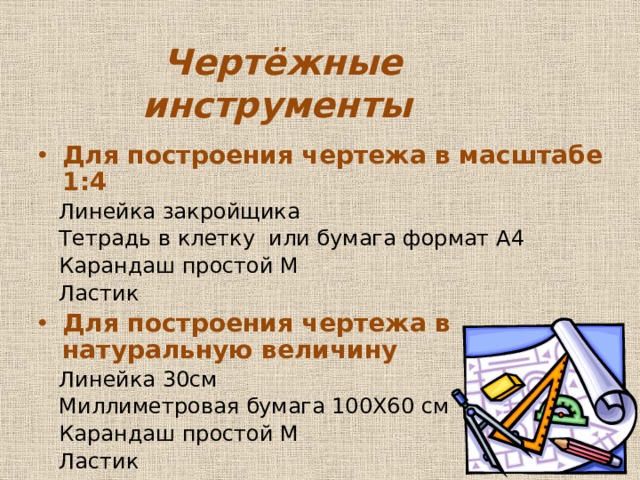

Чертёжные инструменты

• Для построения чертежа в масштабе 1:4

Линейка закройщика

Тетрадь в клетку или бумага формат А4

Карандаш простой М

Ластик

• Для построения чертежа в натуральную величину

Линейка 30см

Миллиметровая бумага 100Х60 см

Карандаш простой М

Ластик

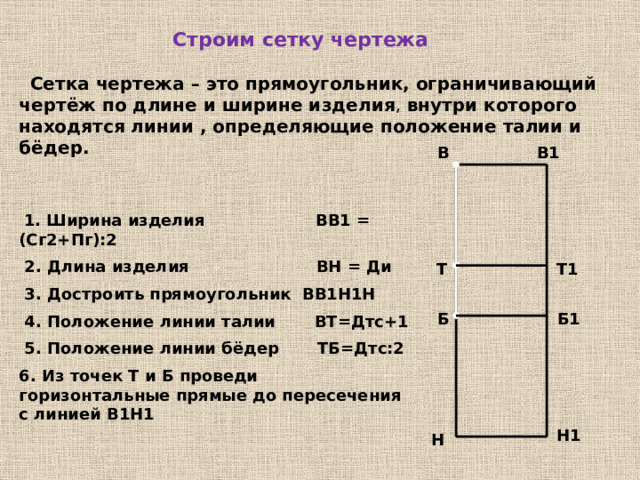

Строим сетку чертежа

Сетка чертежа – это прямоугольник, ограничивающий чертёж по длине и ширине изделия , внутри которого находятся линии , определяющие положение талии и бёдер.

В1

В

1. Ширина изделия ВВ1 = (Сг2+Пг):2

2. Длина изделия ВН = Ди

3. Достроить прямоугольник ВВ1Н1Н

4. Положение линии талии ВТ=Дтс+1

5. Положение линии бёдер ТБ=Дтс:2

6. Из точек Т и Б проведи горизонтальные прямые до пересечения с линией В1Н1

Т

Т1

Б

Б1

Н1

Н

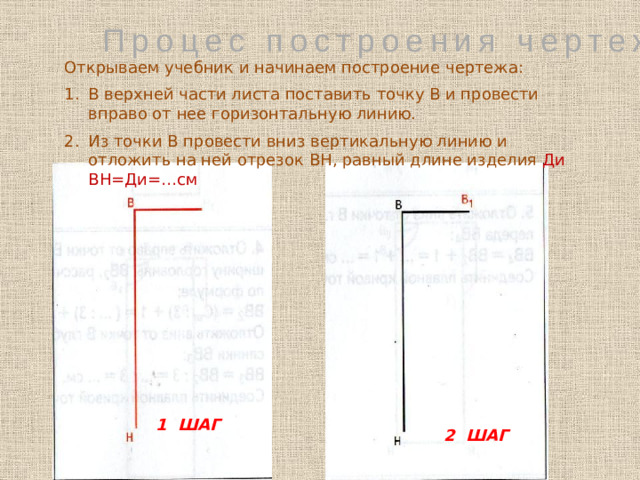

Процес построения чертежа;

Открываем учебник и начинаем построение чертежа:

• В верхней части листа поставить точку В и провести вправо от нее горизонтальную линию.
• Из точки В провести вниз вертикальную линию и отложить на ней отрезок ВН, равный длине изделия Ди ВН=Ди=…см

1 ШАГ

2 ШАГ

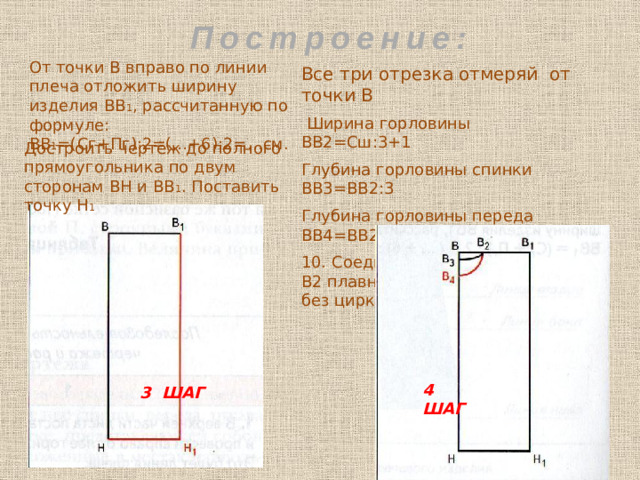

Построение:

От точки В вправо по линии плеча отложить ширину изделия ВВ 1 , рассчитанную по формуле: ВВ 1 =(Сг+Пг):2=(…+6):2=…см.

Все три отрезка отмеряй от точки В

Ширина горловины ВВ2=Сш:3+1

Глубина горловины спинки ВВ3=ВВ2:3

Глубина горловины переда ВВ4=ВВ2+1

10. Соедини точки В3 и В4 с точкой В2 плавной кривой (соединяй без циркуля, от руки)

Достроить чертёж до полного прямоугольника по двум сторонам ВН и ВВ 1 . Поставить точку Н 1

4 ШАГ

3 ШАГ

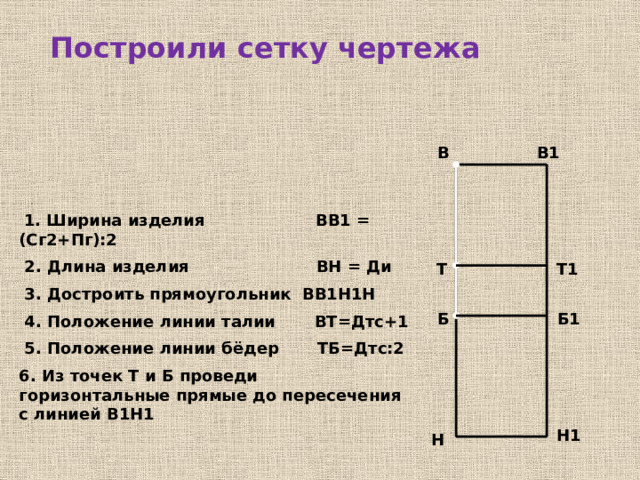

Построили сетку чертежа

В1

В

1. Ширина изделия ВВ1 = (Сг2+Пг):2

2. Длина изделия ВН = Ди

3. Достроить прямоугольник ВВ1Н1Н

4. Положение линии талии ВТ=Дтс+1

5. Положение линии бёдер ТБ=Дтс:2

6. Из точек Т и Б проведи горизонтальные прямые до пересечения с линией В1Н1

Т

Т1

Б

Б1

Н1

Н

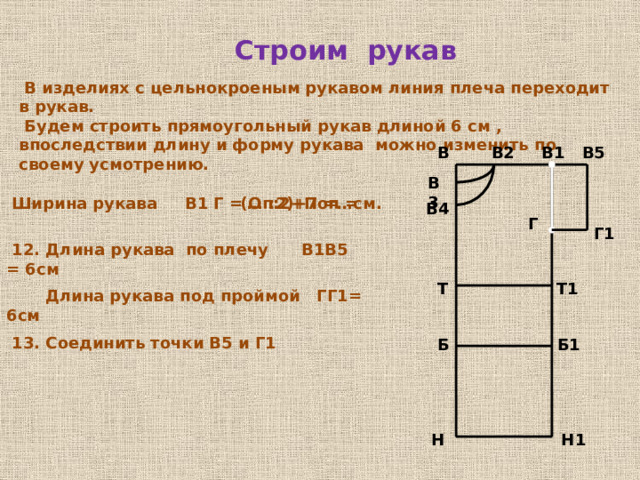

Строим рукав

В изделиях с цельнокроеным рукавом линия плеча переходит в рукав.

Будем строить прямоугольный рукав длиной 6 см , впоследствии длину и форму рукава можно изменить по своему усмотрению.

В2

В1

В5

В

В3

Ширина рукава В1 Г = Оп:2+Поп =

12. Длина рукава по плечу В1В5 = 6см

Длина рукава под проймой ГГ1= 6см

13. Соединить точки В5 и Г1

(… :2)+7 =…см.

В4

Г

Г1

Т1

Т

Б1

Б

Н1

Н

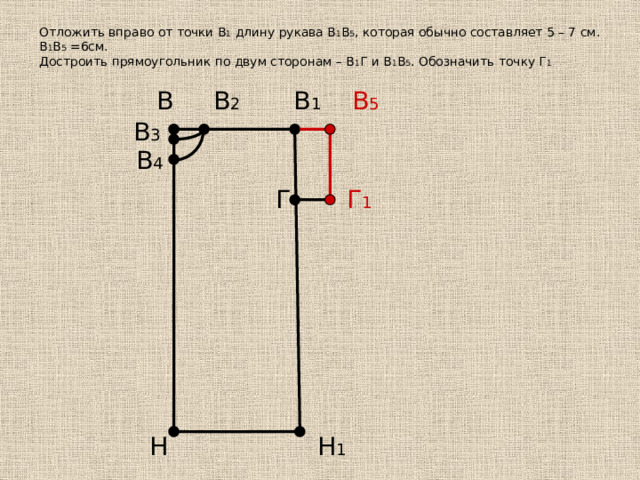

Отложить вправо от точки В 1 длину рукава В 1 В 5 , которая обычно составляет 5 – 7 см. В 1 В 5 =6см. Достроить прямоугольник по двум сторонам – В 1 Г и В 1 В 5 . Обозначить точку Г 1

В В 2 В 1 В 5

В 3

В 4

Г Г 1

Н Н 1

Г

Г3

Г4

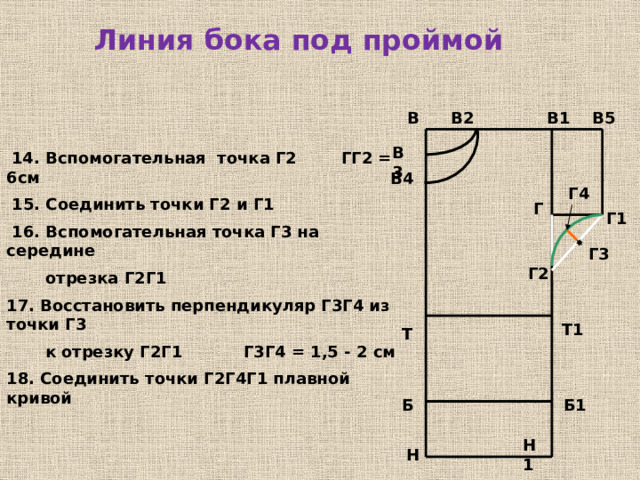

Линия бока под проймой

В1

В

В5

В2

В3

14. Вспомогательная точка Г2 ГГ2 = 6см

15. Соединить точки Г2 и Г1

16. Вспомогательная точка Г3 на середине

отрезка Г2Г1

17. Восстановить перпендикуляр Г3Г4 из точки Г3

к отрезку Г2Г1 Г3Г4 = 1,5 - 2 см

18. Соединить точки Г2Г4Г1 плавной кривой

В4

Г1

Г2

Т1

Т

Б1

Б

Н1

Н

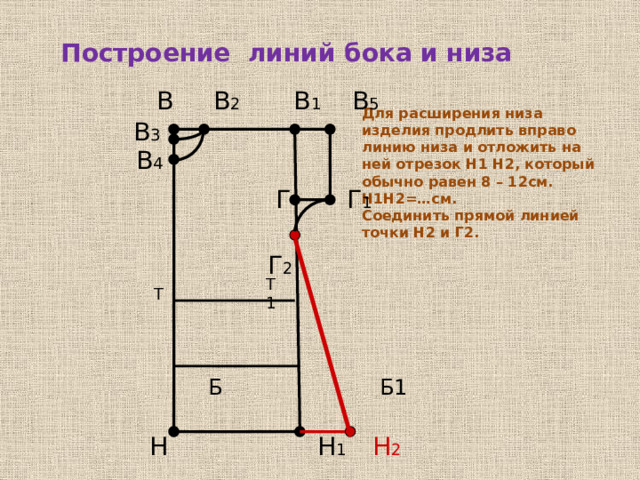

Для расширения низа изделия продлить вправо линию низа и отложить на ней отрезок Н1 Н2, который обычно равен 8 – 12см. Н1Н2=…см. Соединить прямой линией точки Н2 и Г2.

Построение линий бока и низа

В В 2 В 1 В 5

В 3

В 4

Г Г 1

Г 2

Б Б1

Н Н 1 Н 2

Т1

Т

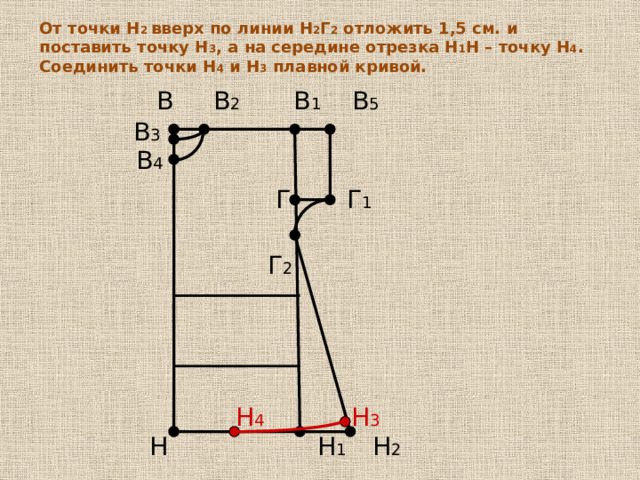

От точки Н 2 вверх по линии Н 2 Г 2 отложить 1,5 см. и поставить точку Н 3 , а на середине отрезка Н 1 Н – точку Н 4 . Соединить точки Н 4 и Н 3 плавной кривой.

В В 2 В 1 В 5

В 3

В 4

Г Г 1

Г 2

Н 4 Н 3

Н Н 1 Н 2

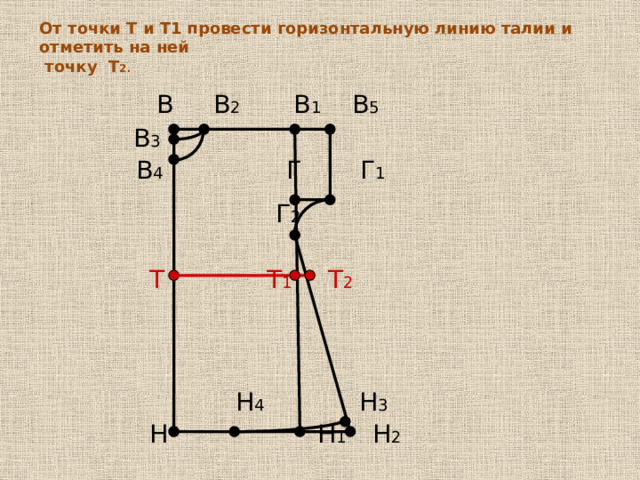

От точки Т и Т1 провести горизонтальную линию талии и отметить на ней точку Т 2.

В В 2 В 1 В 5

В 3

В 4 Г Г 1

Г 2

Т Т 1 Т 2

Н 4 Н 3

Н Н 1 Н 2

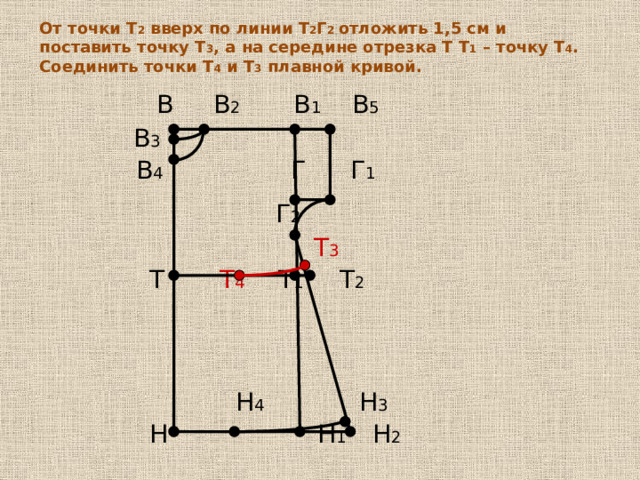

От точки Т 2 вверх по линии Т 2 Г 2 отложить 1,5 см и поставить точку Т 3 , а на середине отрезка Т Т 1 – точку Т 4 . Соединить точки Т 4 и Т 3 плавной кривой.

В В 2 В 1 В 5

В 3

В 4 Г Г 1

Г 2

Т 3

Т Т 4 Т 1 Т 2

Н 4 Н 3

Н Н 1 Н 2

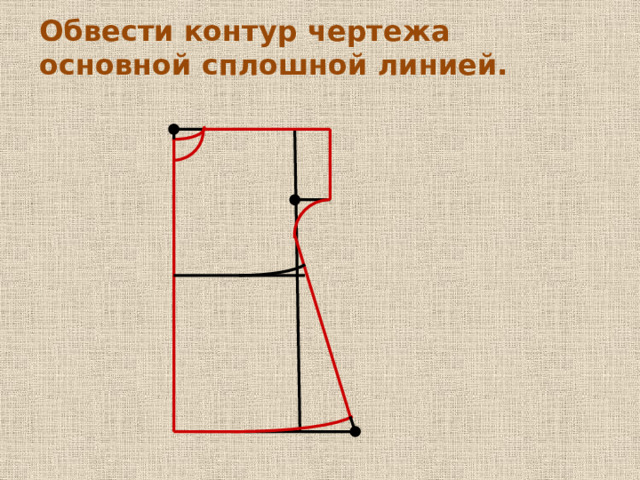

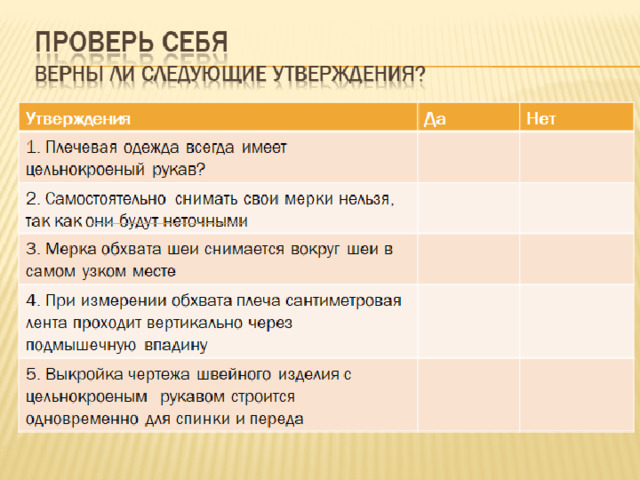

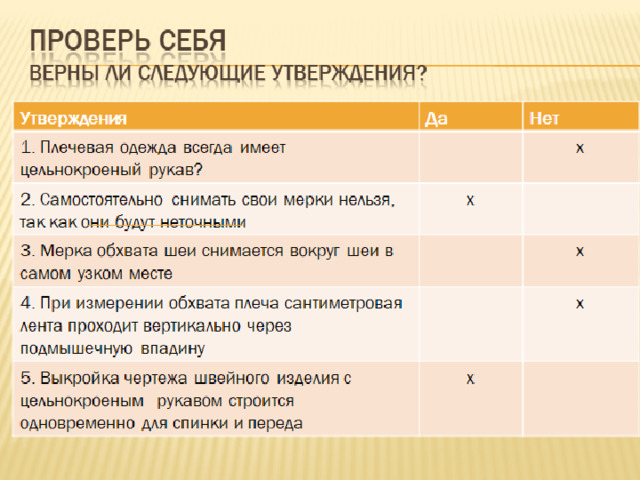

Обвести контур чертежа основной сплошной линией.
