Техническая документация в проекте. Урок в 7 классе .

7 класс

Вопросы

• 1 Что называют рисунком?
• 2. Что называют эскизом?
• 3. Что такое чертёж? При помощи чего его можно выполнить?
• 4. Зачем нужны чертежи?

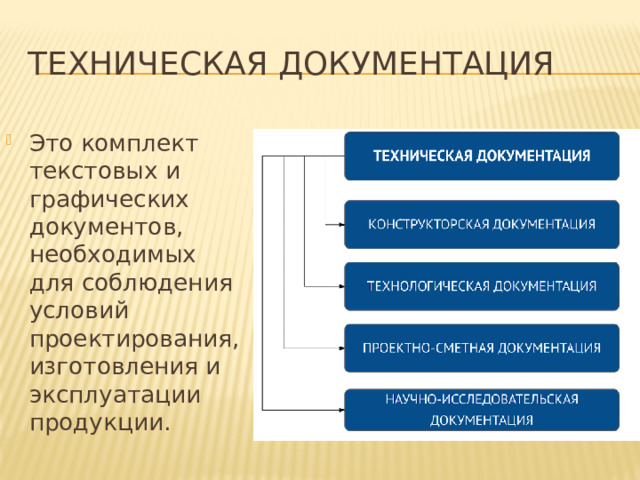

Техническая документация

• Это комплект текстовых и графических документов, необходимых для соблюдения условий проектирования, изготовления и эксплуатации продукции.

Технологическая документация

• Конструкторская документация объединяет в себе графические и текстовые документы, с помощью которых определяют вид, размеры и другие параметры будущего изделия.

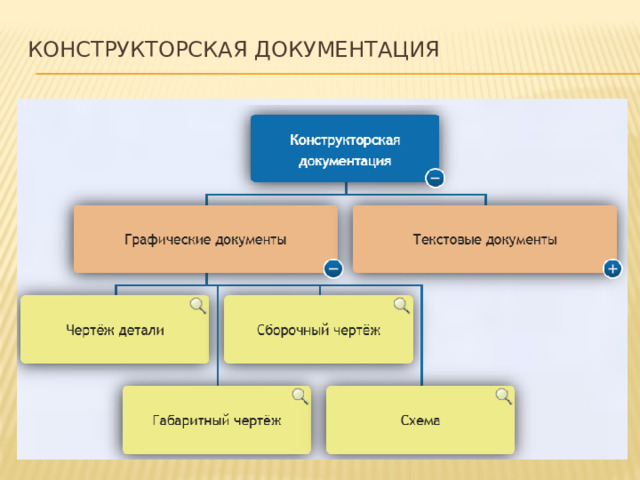

Конструкторская документация

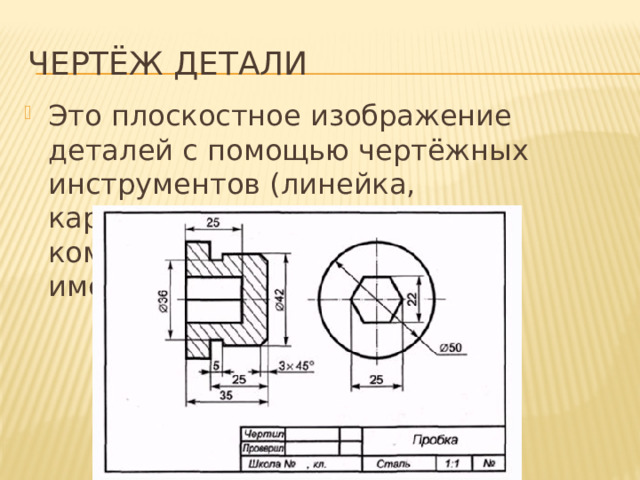

Чертёж детали

• Это плоскостное изображение деталей с помощью чертёжных инструментов (линейка, карандаш) или в специальных компьютерных программах, имеет масштаб и размеры.

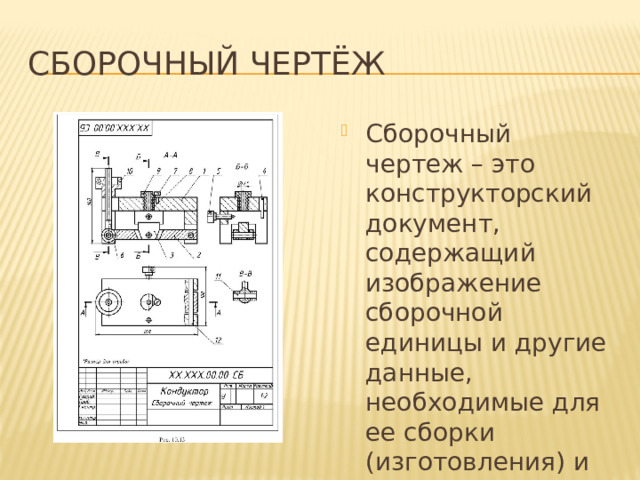

Сборочный чертёж

• Сборочный чертеж – это конструкторский документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.

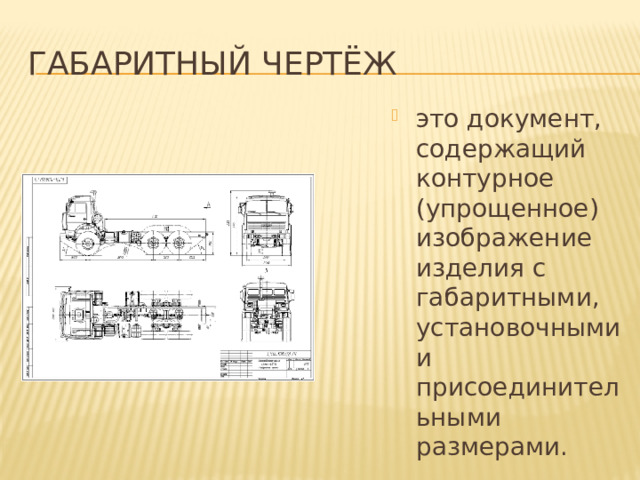

Габаритный чертёж

• это документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами.

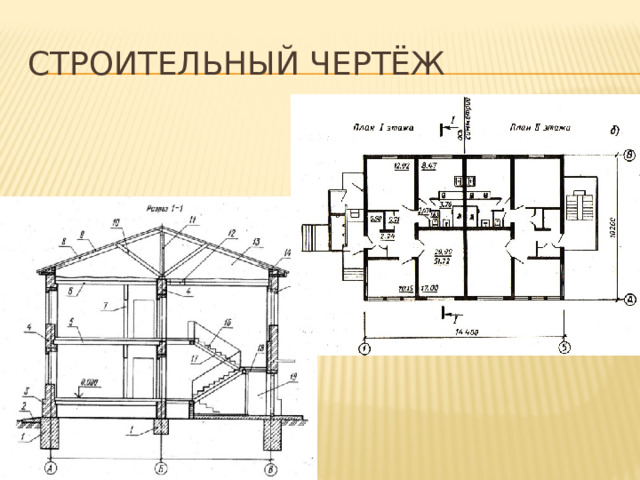

Строительный чертёж

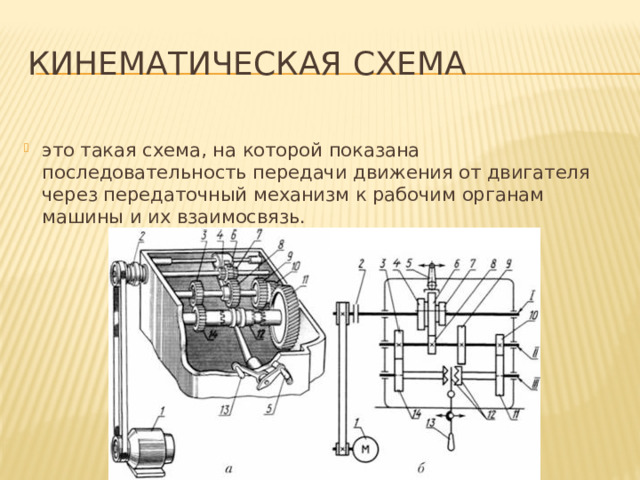

Кинематическая схема

• это такая схема, на которой показана последовательность передачи движения от двигателя через передаточный механизм к рабочим органам машины и их взаимосвязь.

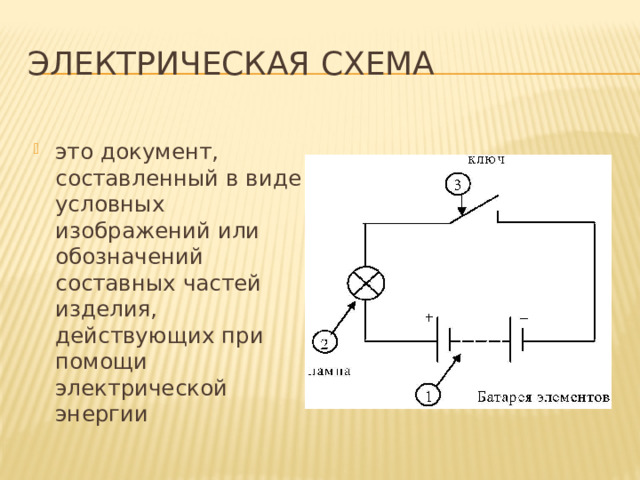

Электрическая схема

• это документ, составленный в виде условных изображений или обозначений составных частей изделия, действующих при помощи электрической энергии

ГОСТ

• Г осударственный о траслевой ст андарт - формулирует требования государства к качеству продукции, работ и услуг.
• В технической документации указывается вид, устройство и состав изделия, разработанные и созданные в соответствии с заданными стандартами (ГОСТами).
• Например, СБОРОЧНЫЕ ЧЕРТЕЖИ. ГОСТ 2.109-73

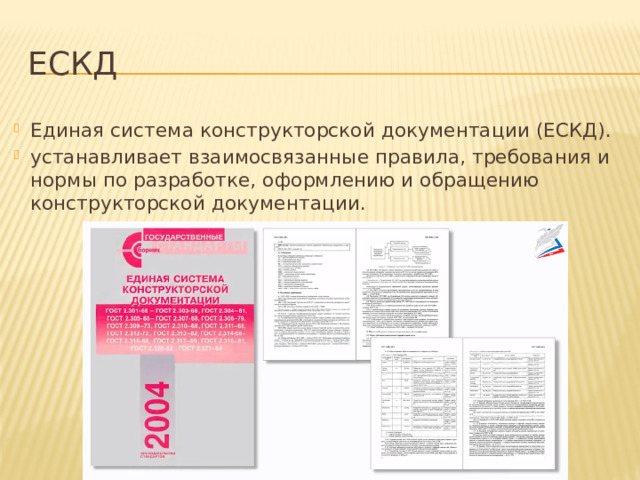

ЕСКД

• Единая система конструкторской документации (ЕСКД).
• устанавливает взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации.

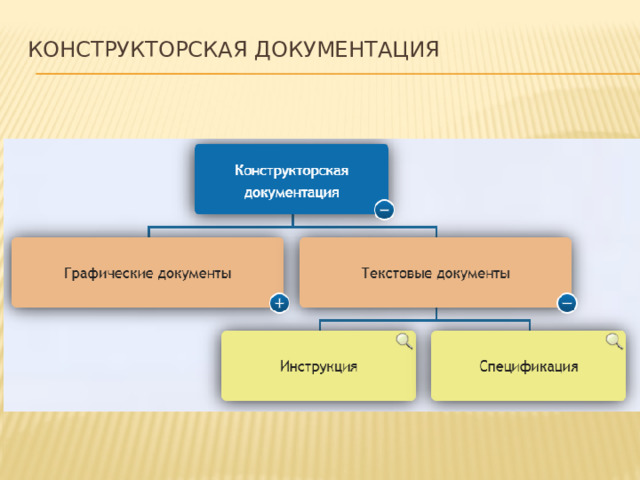

Конструкторская документация

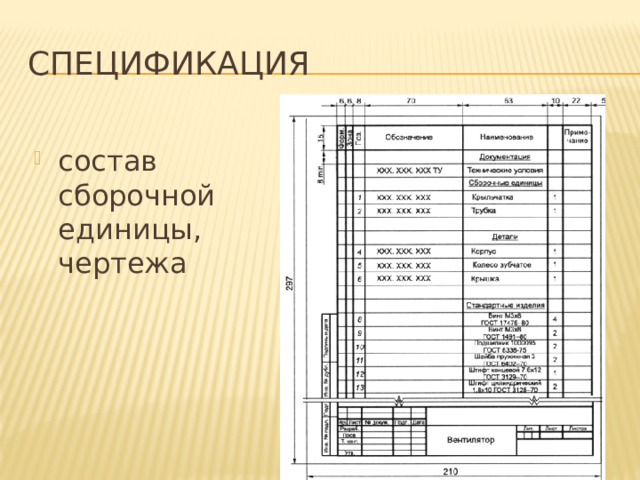

Спецификация

• состав сборочной единицы, чертежа

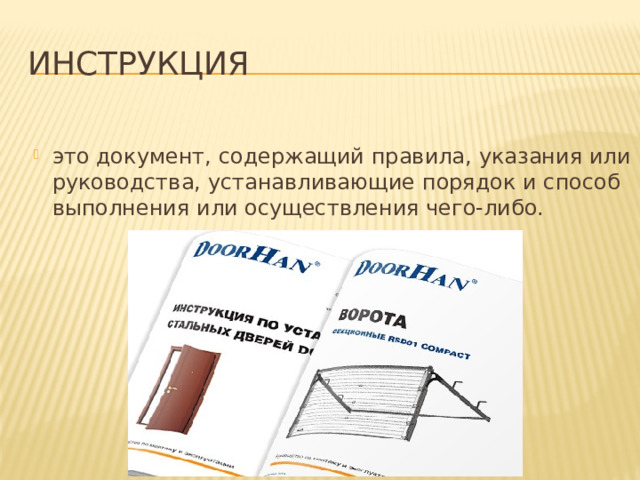

Инструкция

• это документ, содержащий правила, указания или руководства, устанавливающие порядок и способ выполнения или осуществления чего-либо.

Проектно-сметная документация

• Смета — расчёт предстоящих расходов на осуществление какой-либо деятельности.

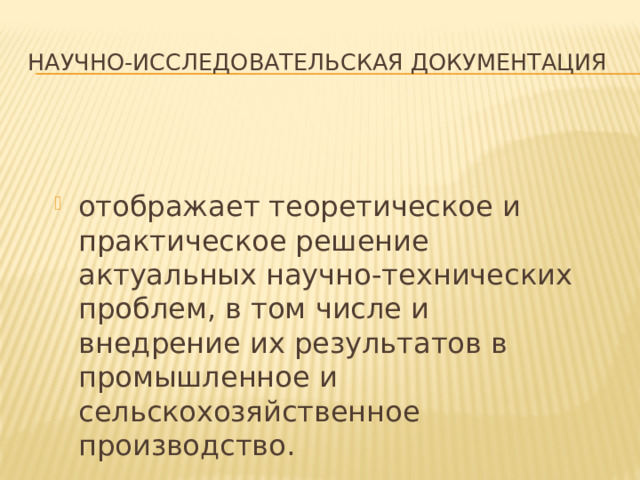

Научно-исследовательская документация

• отображает теоретическое и практическое решение актуальных научно-технических проблем, в том числе и внедрение их результатов в промышленное и сельскохозяйственное производство.

Профессии

• Профессии, владеющие правилами выполнения, оформления и чтения конструкторской документации: инженеры-конструкторы, инженеры-технологи, дизайнеры, архитекторы, модельеры-конструкторы, инженеры-строители, инженеры-проектировщики, токари, фрезеровщики, столяры, сварщики, электрики и многие другие технические специальности.

Язык чертежа

• Размеров на чертеже должно быть минимальное количество, но достаточное для изготовления и контроля изделия. Отсутствие хотя бы одного из размеров делает чертеж практически непригодным. Размеры должны быть нанесены так, чтобы при их чтении не возникало никаких неясностей или вопросов. Следует помнить, что чертёж читают в отсутствии автора. Чертёж можно прочитать, не зная иностранного языка.
• Инженер конструктор тем и отличается от других инженеров, что он может изобразить все так, что это сможет понять даже далёкий от этого ремесла человек.

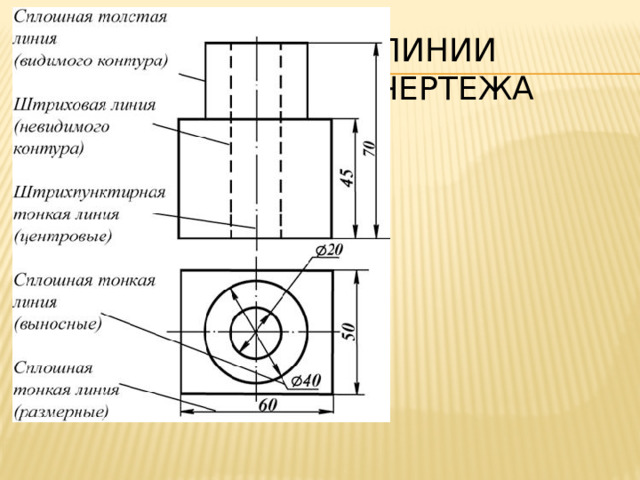

Линии чертежа

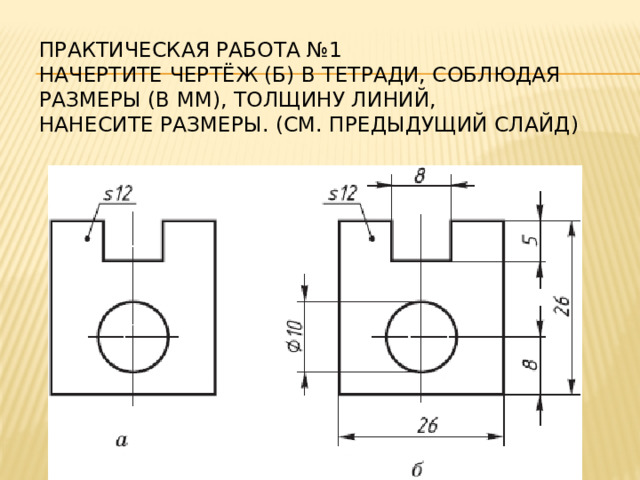

Практическая работа №1 начертите чертёж (б) в тетради, соблюдая размеры (в мм), толщину линий, нанесите размеры. (см. предыдущий слайд)

Итог

• 1. Что нового я узнал сегодня на уроке?
• 2.Зачем нужны чертежи?
• 3. Каким профессиям нужен чертёж?

Домашнее задание

• Изучить презентацию , параграфы 1.2 и 1.3 прочитать, в тетрадь записать число и тема урока , выполнить ПР№1 (слайд 22 ), ответить устно на вопросы стр. 13.
• При выполнении ПР№1 использовать карандаш и линейку!!!

Примечание

• Часть материала взята из Российской электронной школы.
• https://resh.edu.ru/subject/lesson/3306/main /
