Презентация к уроку черчения в 8 классе

Введение в предмет «черчение»: материалы, принадлежности, чертёжные инструменты.

Что такое «Черчение»?

Черчение- это учебная дисциплина, раскрывающая методы и способы построения чертежа, а так же правила его оформления

Профессии где требуется знание черчения: архитектор, конструктор, дизайнер, инженер, закройщик, геодезист, топограф…

АРХИТЕКТОР В настоящее время профессия архитектора довольно высоко востребована. Зародилась она достаточно давно.Архитекторы разрабатывают планы и чертежи зданий промышленных объектов, изготавливают макеты будущих конструкций и проводят расчеты.

ИНЖЕНЕР

Одна из наиболее распространенных профессий в Советском Союзе и современной России - инженер.Он занимается составлением чертежей сборочных единиц, различных систем, проектированием и конструированием.

ДИЗАЙНЕР

Профессия дизайнер- одна из самых востребованных в наше время профессий. Она очень многообразна и связана с различными направлениями: интерьер, ландшафт,промышленный дизайн, веб дизайн, графический дизайн…

ЛАНДШАФТНЫЙ ДИЗАЙНЕР

ДИЗАЙНЕР ОДЕЖДЫ и ОБУВИ

ДИЗАЙНЕР МЕБЕЛИ

ДИЗАЙНЕР ПРЕДМЕТОВ БЫТА

ДИЗАЙНЕР ИГРУШЕК

История возникновения графических способов изображений и чертежа

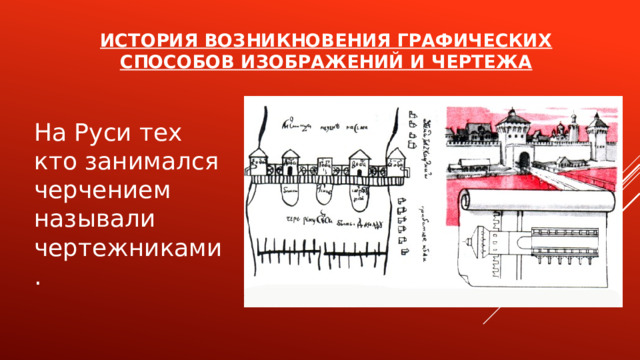

На Руси тех кто занимался черчением называли чертежниками.

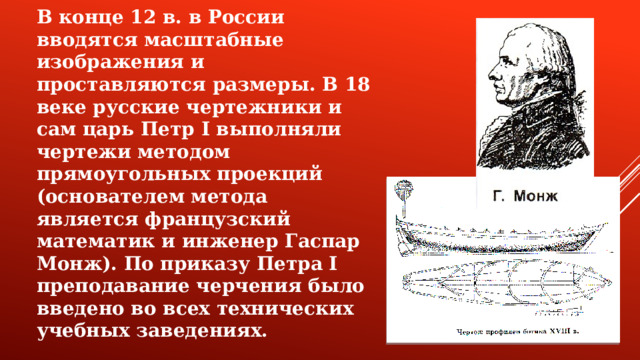

В конце 12 в. в России вводятся масштабные изображения и проставляются размеры. В 18 веке русские чертежники и сам царь Петр І выполняли чертежи методом прямоугольных проекций (основателем метода является французский математик и инженер Гаспар Монж). По приказу Петра І преподавание черчения было введено во всех технических учебных заведениях.

Развитие черчения

в России

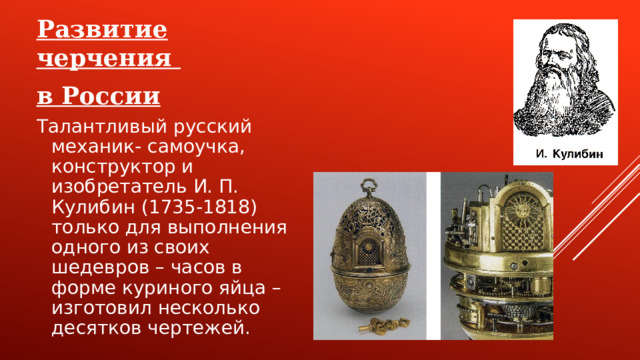

Талантливый русский механик- самоучка, конструктор и изобретатель И. П. Кулибин (1735-1818) только для выполнения одного из своих шедевров – часов в форме куриного яйца – изготовил несколько десятков чертежей.

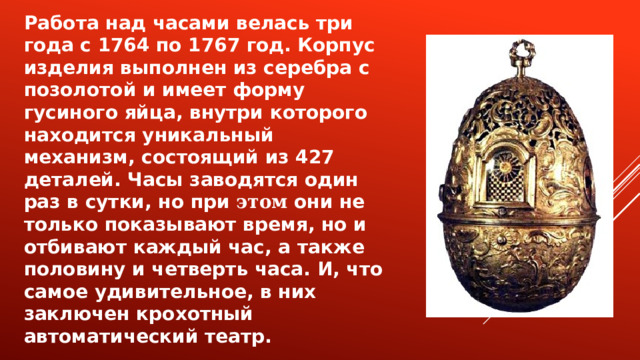

Работа над часами велась три года с 1764 по 1767 год. Корпус изделия выполнен из серебра с позолотой и имеет форму гусиного яйца, внутри которого находится уникальный механизм, состоящий из 427 деталей. Часы заводятся один раз в сутки, но при этом они не только показывают время, но и отбивают каждый час, а также половину и четверть часа. И, что самое удивительное, в них заключен крохотный автоматический театр.

Вот как его описывает один из современников мастера: «В конце каждого часа внутрь корпуса открываются маленькие створчатые двери. Они отворяют чертог из злата, и там разыгрывается представление. Внутренняя часть яйца напоминает зал, в котором напротив дверей находится подобие «гроба Господня» с закрытой маленькой дверцей, приваленной камнем. У «гроба Господня» стоят воины с копьями, а через полминуты после открытия чертога вдруг является ангел, камень отваливается, и дверь в гроб разрушается. Воины в огромном испуге падают ниц, а еще через полминуты приходят к ангелу две женщины в подобии мироносиц и с их явлением куранты играют три раза мелодию молитвы «Христос Воскрес». После того как всё стихает, двери закрываются, дабы через час снова повторилось все действо».

Надо сказать, что И. А. Кулибин создал специально для своих часов и мелодию в честь приезда императрицы в Нижний Новгород, она проигрывается в каждый полдень. А во вторую половину суток каждый час исполняется третья мелодия «Воскрес Иисус от гроба». Вдобавок к этому театр-автомат можно включить в любой момент с помощью специального механизма и прослушать любую из трех встроенных мелодий.

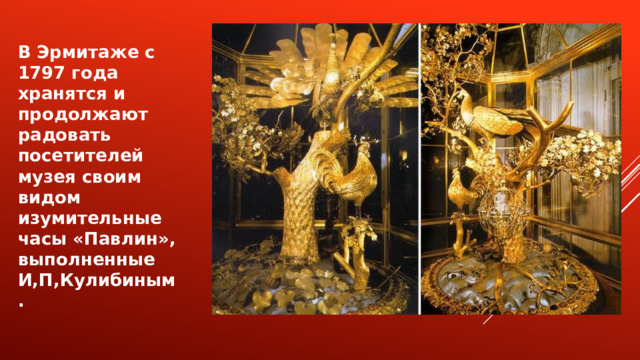

В Эрмитаже с 1797 года хранятся и продолжают радовать посетителей музея своим видом изумительные часы «Павлин», выполненные И,П,Кулибиным.

МОДЕЛЬ КУЛИБИНСКОЙ САМОХОДКИ

Кулибинский прожектор, усиливающий свет свечи в 100 раз.

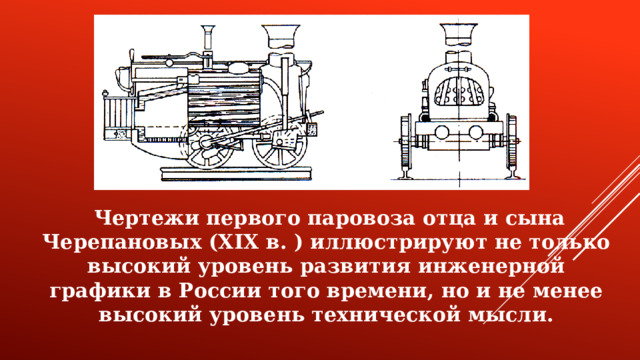

Чертежи первого паровоза отца и сына Черепановых (X ІX в. ) иллюстрируют не только высокий уровень развития инженерной графики в России того времени, но и не менее высокий уровень технической мысли.

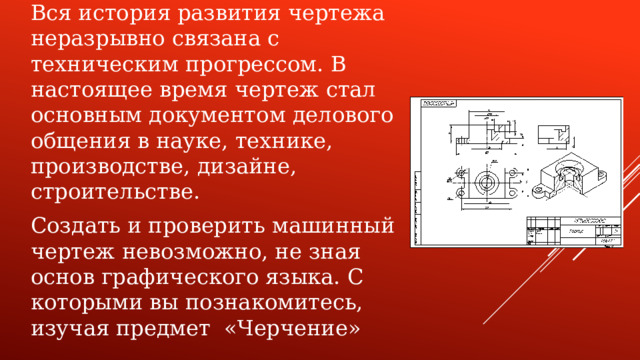

Вся история развития чертежа неразрывно связана с техническим прогрессом. В настоящее время чертеж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве.

Создать и проверить машинный чертеж невозможно, не зная основ графического языка. С которыми вы познакомитесь, изучая предмет «Черчение»

Разновидности графических изображений:

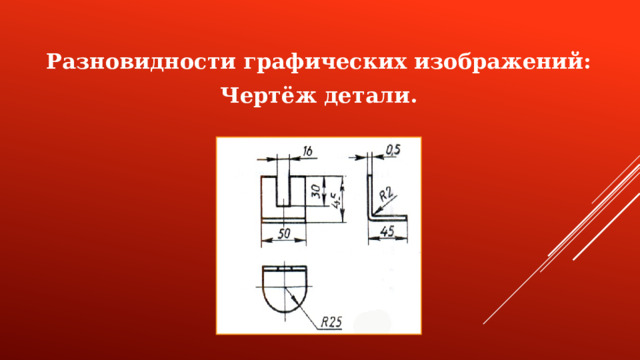

Чертёж детали.

Разновидности графических изображений:

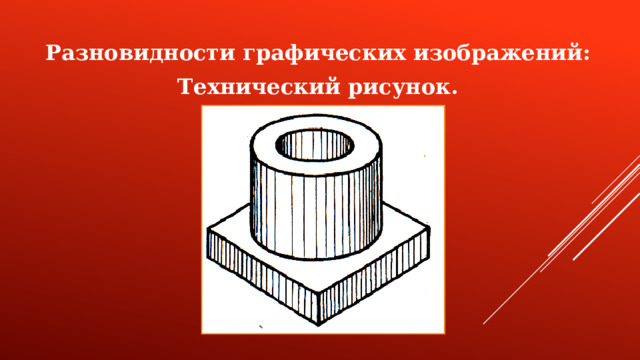

Технический рисунок.

Разновидности графических изображений:

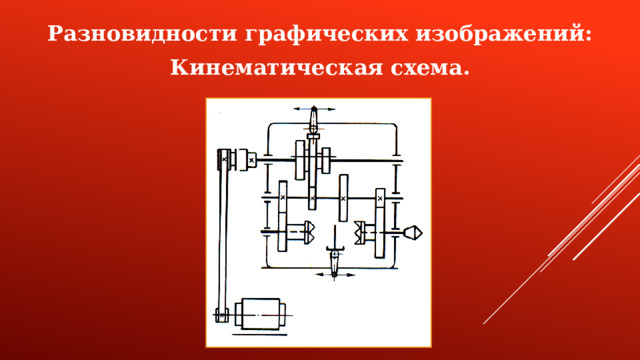

Кинематическая схема.

Разновидности графических изображений:

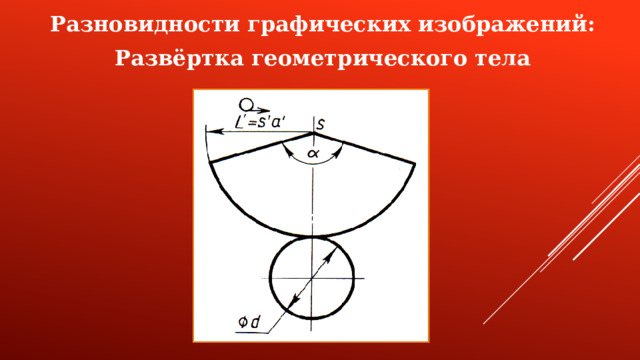

Развёртка геометрического тела

Разновидности графических изображений:

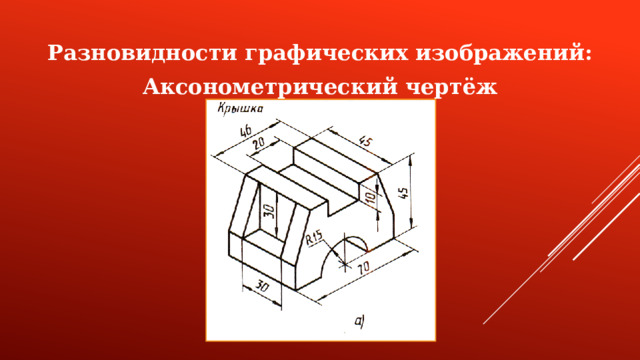

Аксонометрический чертёж

Разновидности графических изображений:

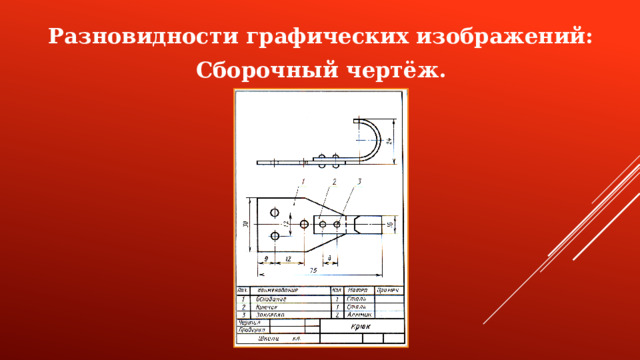

Сборочный чертёж.

Разновидности графических изображений:

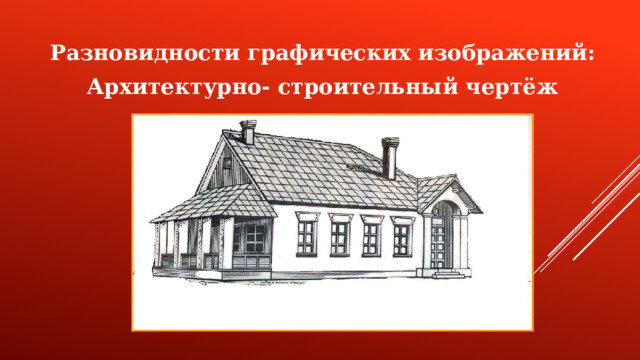

Архитектурно- строительный чертёж

МАТЕРИАЛЫ, ПРЕНАДЛЕЖНОСТИ, ЧЕРТЁЖЕЫЕ ИНСТРУМЕНТЫ.

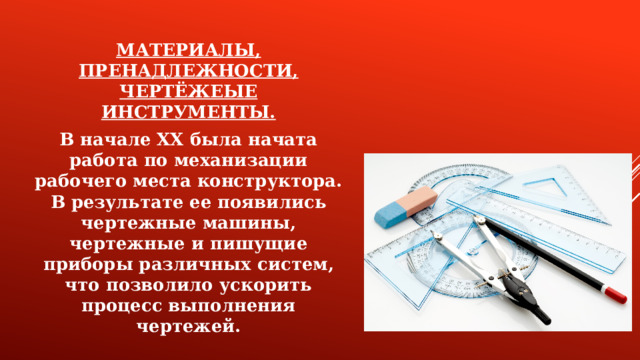

В начале XX была начата работа по механизации рабочего места конструктора. В результате ее появились чертежные машины, чертежные и пишущие приборы различных систем, что позволило ускорить процесс выполнения чертежей.

ЧЕРТЁЖНЫЕ ИНСТРУМЕНТЫ:

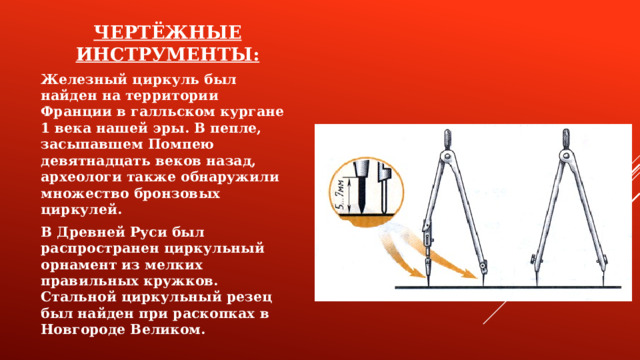

Железный циркуль был найден на территории Франции в галльском кургане 1 века нашей эры. В пепле, засыпавшем Помпею девятнадцать веков назад, археологи также обнаружили множество бронзовых циркулей.

В Древней Руси был распространен циркульный орнамент из мелких правильных кружков. Стальной циркульный резец был найден при раскопках в Новгороде Великом.

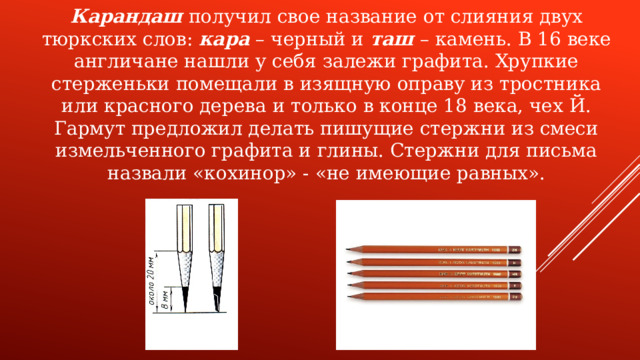

Карандаш получил свое название от слияния двух тюркских слов: кара – черный и таш – камень. В 16 веке англичане нашли у себя залежи графита. Хрупкие стерженьки помещали в изящную оправу из тростника или красного дерева и только в конце 18 века, чех Й. Гармут предложил делать пишущие стержни из смеси измельченного графита и глины. Стержни для письма назвали «кохинор» - «не имеющие равных».

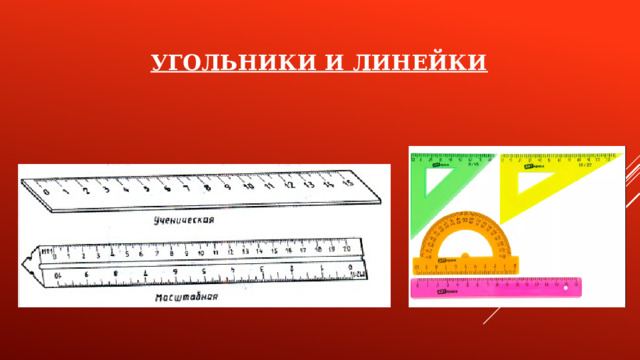

УГОЛЬНИКИ И ЛИНЕЙКИ

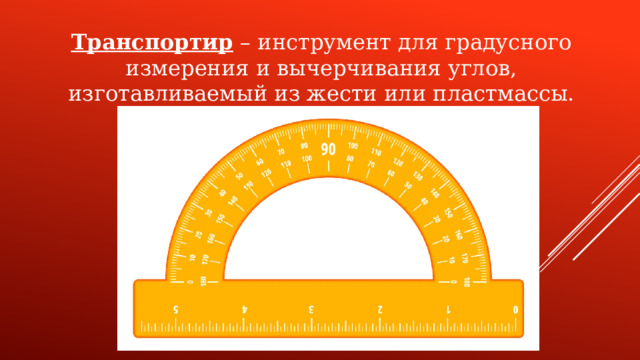

Транспортир – инструмент для градусного измерения и вычерчивания углов, изготавливаемый из жести или пластмассы.

ФОРМАТЫ. ОСНОВНАЯ НАДПИСЬ ЧЕРТЕЖА.

Формат А4 (размеры его сторон 297X210 мм).

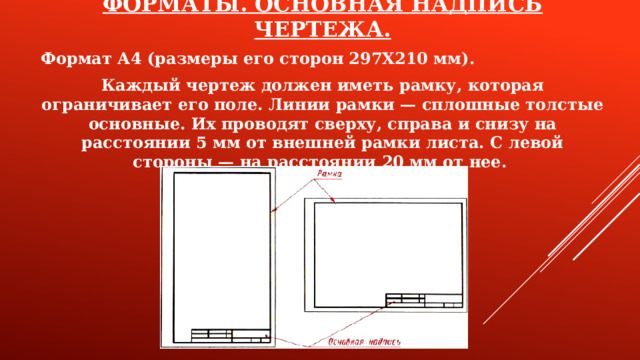

Каждый чертеж должен иметь рамку, которая ограничивает его поле. Линии рамки — сплошные толстые основные. Их проводят сверху, справа и снизу на расстоянии 5 мм от внешней рамки листа. С левой стороны — на расстоянии 20 мм от нее.

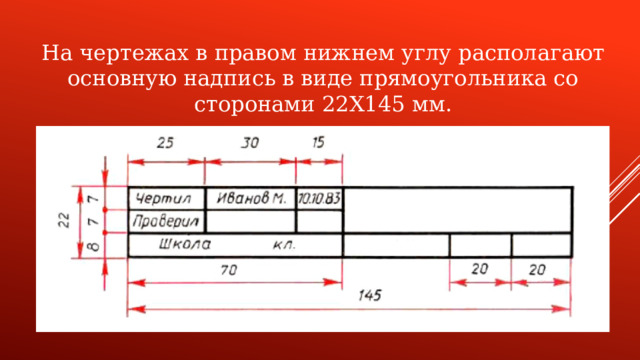

На чертежах в правом нижнем углу располагают основную надпись в виде прямоугольника со сторонами 22X145 мм.
