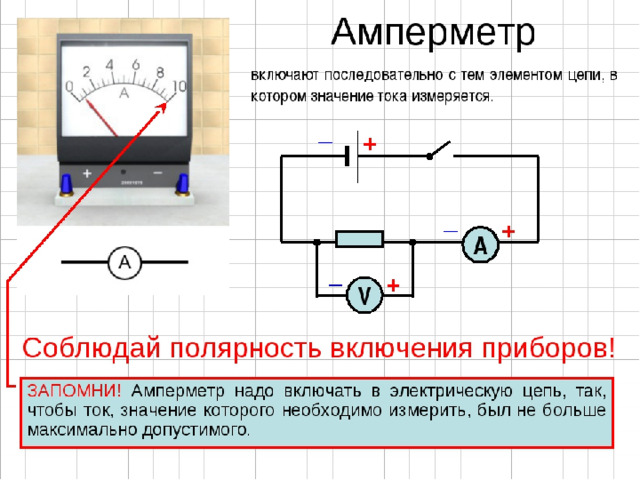

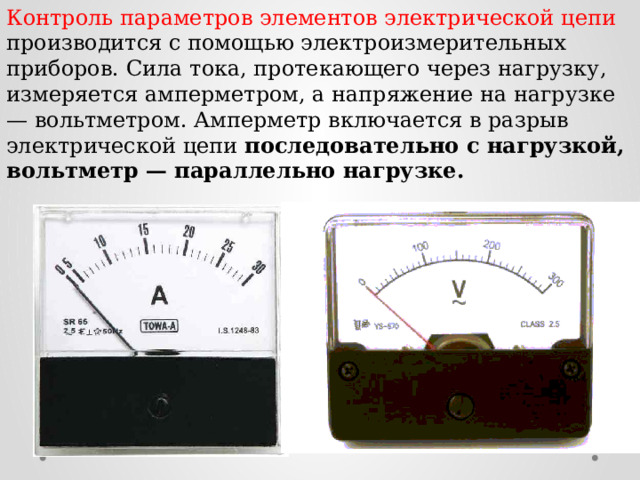

Контроль параметров элементов электрической цепи производится с помощью электроизмерительных приборов. Сила тока, протекающего через нагрузку, измеряется амперметром, а напряжение на нагрузке — вольтметром. Амперметр включается в разрыв электрической цепи последовательно с нагрузкой, вольтметр — параллельно нагрузке.

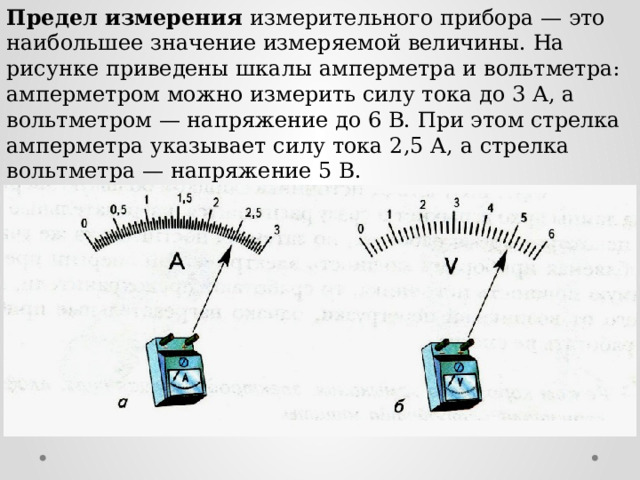

Предел измерения измерительного прибора — это наибольшее значение измеряемой величины. На рисунке приведены шкалы амперметра и вольтметра: амперметром можно измерить силу тока до 3 А, а вольтметром — напряжение до 6 В. При этом стрелка амперметра указывает силу тока 2,5 А, а стрелка вольтметра — напряжение 5 В.

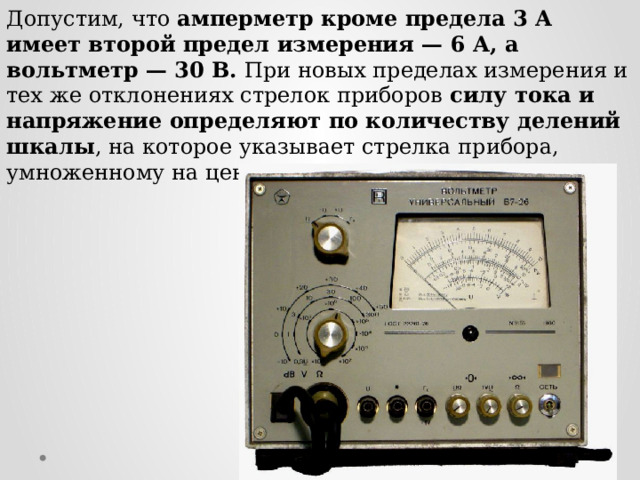

Допустим, что амперметр кроме предела 3 А имеет второй предел измерения — 6 А, а вольтметр — 30 В. При новых пределах измерения и тех же отклонениях стрелок приборов силу тока и напряжение определяют по количеству делений шкалы , на которое указывает стрелка прибора, умноженному на цену деления.

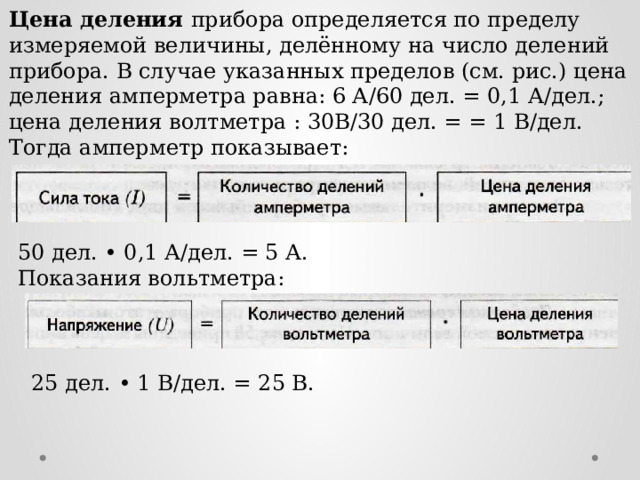

Цена деления прибора определяется по пределу измеряемой величины, делённому на число делений прибора. В случае указанных пределов (см. рис.) цена деления амперметра равна: 6 А/60 дел. = 0,1 А/дел.; цена деления волтметра : 30В/30 дел. = = 1 В/дел. Тогда амперметр показывает:

50 дел. • 0,1 А/дел. = 5 А.

Показания вольтметра:

25 дел. • 1 В/дел. = 25 В.

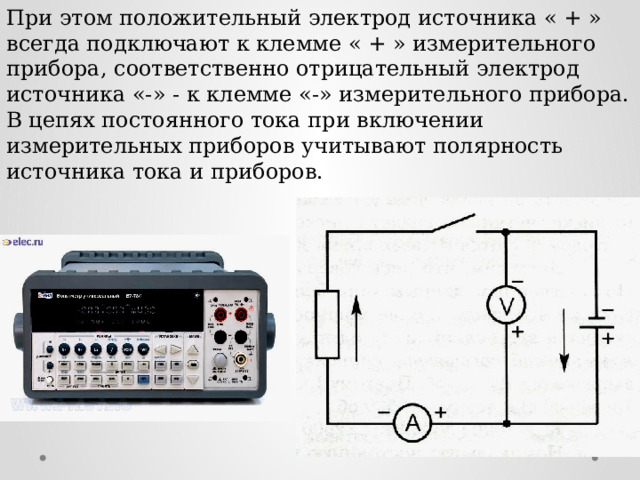

При этом положительный электрод источника « + » всегда подключают к клемме « + » измерительного прибора, соответственно отрицательный электрод источника «-» - к клемме «-» измерительного прибора. В цепях постоянного тока при включении измерительных приборов учитывают полярность источника тока и приборов.

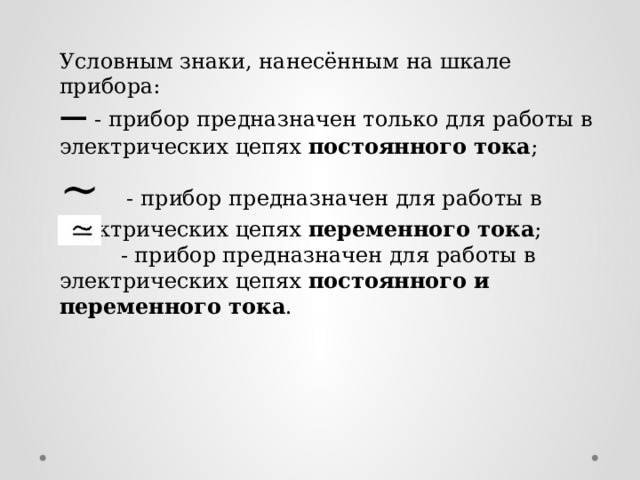

Условным знаки, нанесённым на шкале прибора:

— - прибор предназначен только для работы в электрических цепях постоянного тока ;

~ - прибор предназначен для работы в электрических цепях переменного тока ;

- прибор предназначен для работы в электрических цепях постоянного и переменного тока .

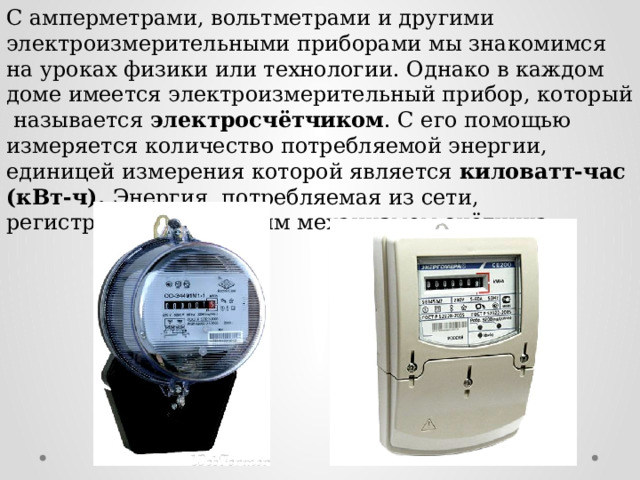

С амперметрами, вольтметрами и другими электроизмерительными приборами мы знакомимся на уроках физики или технологии. Однако в каждом доме имеется электроизмерительный прибор, который называется электросчётчиком . С его помощью измеряется количество потребляемой энергии, единицей измерения которой является киловатт-час (кВт-ч). Энергия, потребляемая из сети, регистрируется счётным механизмом счётчика.

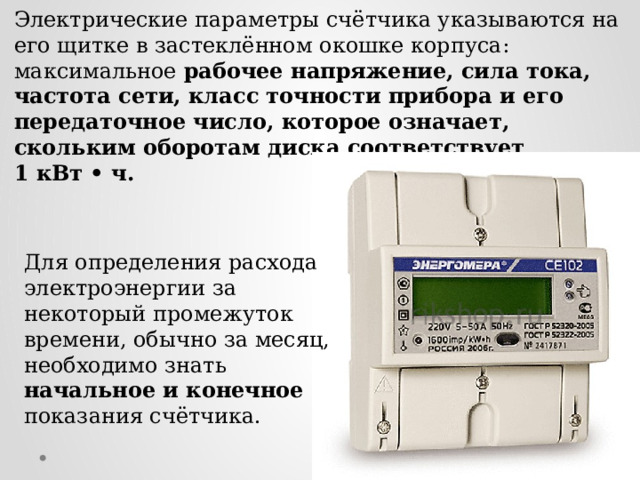

Электрические параметры счётчика указываются на его щитке в застеклённом окошке корпуса: максимальное рабочее напряжение, сила тока, частота сети, класс точности прибора и его передаточное число, которое означает, скольким оборотам диска соответствует 1 кВт • ч.

Для определения расхода электроэнергии за некоторый промежуток времени, обычно за месяц, необходимо знать начальное и конечное показания счётчика.

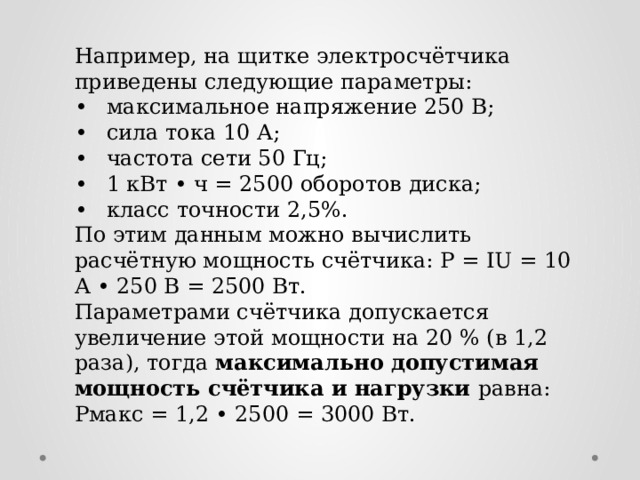

Например, на щитке электросчётчика приведены следующие параметры: 

• максимальное напряжение 250 В;

• сила тока 10 А;

• частота сети 50 Гц;

• 1 кВт • ч = 2500 оборотов диска;

• класс точности 2,5%.

По этим данным можно вычислить расчётную мощность счётчика: Р = IU = 10 А • 250 В = 2500 Вт.

Параметрами счётчика допускается увеличение этой мощности на 20 % (в 1,2 раза), тогда максимально допустимая мощность счётчика и нагрузки равна:

Рмакс = 1,2 • 2500 = 3000 Вт.

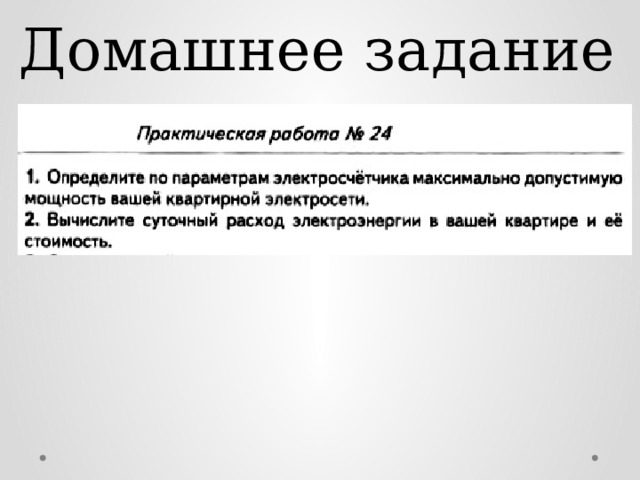

Домашнее задание
