«Сварочное оборудование»

Сварочное оборудование


Сварочные преобразователи.

Сварочные преобразователи подразделяют на группы:

- по количеству одновременно подключенных постов - однопостовые, предназначенные для питания одной сварочной дуги, и многопостовые, питающие одновременно несколько сварочных дуг;

- по способу установки - стационарные, устанавливаемые неподвижно на фундаментах, и передвижные, монтируемые на тележках;

- по роду двигателей, приводящих генератор во вращение, - машины с электрическим приводом и машины с двигателем внутреннего сгорания (бензиновым или дизельным);

- по способу выполнения - однокорпусные, в которых генератор и двигатель вмонтированы в единый корпус, и раздельные, в которых генератор и двигатель установлены в единой рамке, а привод осуществляется через специальную соединительную муфту.

Однопостовые сварочные преобразователи состоят из генератора и электродвигателя или двигателя внутреннего сгорания. Сварочные генераторы изготавливают по электромагнитным схемам, которые обеспечивают падающую внешнюю характеристику и ограничение тока короткого замыкания.

Если мощность одного генератора недостаточна для работы сварочного поста, то включают параллельно два сварочных агрегата.


Сварочные аппараты переменного тока.

Сварочные аппараты переменного тока состоят из понижающего трансформатора и специального устройства, создающего падающую внешнюю характеристику и регулирующего сварочный ток. Они подразделяются на две группы: аппараты, состоящие из трансформатора с жесткой внешней характеристикой и дросселя, и аппараты, имеющие

трансформатор с падающей внешней характеристикой, создаваемой усиленными полями рассеяния в самом трансформаторе. Сварочные аппараты первой группы могут быть с отдельным дросселем и со встроенным дросселем.

Сварочные аппараты с отдельным дросселем состоят из понижающего трансформатора и дросселя регулятора тока. Трансформатор имеет сердечник (магнитопровод) из отштампованных пластин, изготовленных из тонкой трансформаторной стали толщиной 0,5 мм. На сердечнике расположены первичная и вторичная обмотки. Первичная обмотка из изолированной проволоки подключается к сети переменного тока напряжением 220 или 380 В. Во вторичной обмотке, изготовленной из медной шины, индуцируется ток напряжением 60—70 В. Небольшое магнитное рассеивание и малое омическое сопротивление обмоток обеспечивают незначительное внутреннее падение напряжения, и высокий КПД трансформатора. В сварочную цепь включают обмотку (из голой медной шины) дросселя (регулятора тока). Сердечник дросселя набран из пластин тонкой трансформаторной стали, и состоит из двух частей: неподвижной, на которой расположена обмотка дросселя, и подвижной, перемещаемой с помощью винтовой пары. При вращении рукоятки по часовой стрелке воздушный зазор увеличивается, а против часовой стрелки - уменьшается.

Сварочные аппараты со встроенным дросселем устроены следующим образом. Сердечник трансформатора состоит из основного магнитопровода, на котором расположены первичная и вторичная обмотки собственно трансформатора, и добавочного магнитопровода с обмоткой дросселя (регулятор тока). Добавочный магнитопровод расположен над основным и состоит из неподвижной и подвижной частей, между которыми при помощи винтового механизма устанавливается необходимый воздушный зазор.

Регулирование сварочного тока производится изменением воздушного зазора — чем больше зазор, тем больше сварочный ток.

Сварочные выпрямители.

Сварочные выпрямители — это статические преобразователи энергии трехфазной сети переменного тока в энергию выпрямленного (пульсирующего) тока.

Разработаны и выпускаются сварочные выпрямители для ручной или механизированной дуговой сварки под флюсом, сварки в защитной среде и др. Они получили широкое применение благодаря их технологическим преимуществам: высокий КПД и относительно небольшие потери холостого хода, высокие динамические свойства при меньшей электромагнитной индукции, отсутствие вращающихся частей и бесшумность в работе, равномерность нагрузки фаз, небольшая масса, возможность замены медных проводов алюминиевыми. Но следует иметь в виду, что для выпрямителей продолжительные короткие замыкания представляют большую опасность, так как могут вывести из строя диоды. Кроме того, они чувствительны к колебаниям напряжения в сети.

Сварочные выпрямители состоят из двух блоков: понижающего трехфазного трансформатора с устройствами для регулирования напряжения или тока и выпрямительного блока. Кроме того, выпрямитель имеет пускорегулирующее в защитное устройства, обеспечивающие нормальную

эксплуатацию.

Обслуживание сварочного оборудования.


В процессе эксплуатации источники сварочного тока требуют ухода и обслуживания. Перед включением источника тока необходимо выполнить следующие работы: чистить его от пыли и грязи, осмотреть и при наличии мелких дефектов устранить их. У сварочных преобразователей особое внимание следует обратить на подшипники, коллектор и щеточный механизм генератора. Щетки должны плотно прилегать к чистой поверхности коллектора. У аппаратов переменного тока следует проверить состояние контактов, изоляции и крепежных деталей сердечника и кожуха. Необходимо чаще смазывать регулировочный механизм. У сварочных выпрямителей особого внимания требует система охлаждения (вентилятор, жалюзи, реле). Следует проверить подтяжку крепежных деталей, наличие и надежность крепления заземляющего провода.

Сварочные провода выбирают в зависимости от наибольшего допустимого значения сварочного тока.

Аппараты переменного тока требуют регулярной проверки состояния контактов сварочной и заземляющей цепи, изоляции, подтяжки крепежных деталей сердечника и кожуха. Особенно опасны нарушения изоляции проводов и неаккуратное подключение сварочного кабеля. Необходимо чаще смазывать регулировочный механизм. При перемещении аппарата необходимо пользоваться ручками или подъемными кольцами кожуха трансформатора.

Сварочные выпрямители требуют особого внимания к системе охлаждения, состоящей из вентилятора, жалюзи и реле.

На каждом предприятии (заводе, монтажном участке или площадке, ремонтной организации) должны быть составлены графики осмотров, проверок, профилактических (текущих) и капитальных ремонтов оборудования, утвержденных главным инженером. В графиках, помимо сроков (дат) контроля, указываются фамилии лиц, ответственных за проведение этих операций.

Для сварочного оборудования может быть принята периодичность осмотра и ремонта.

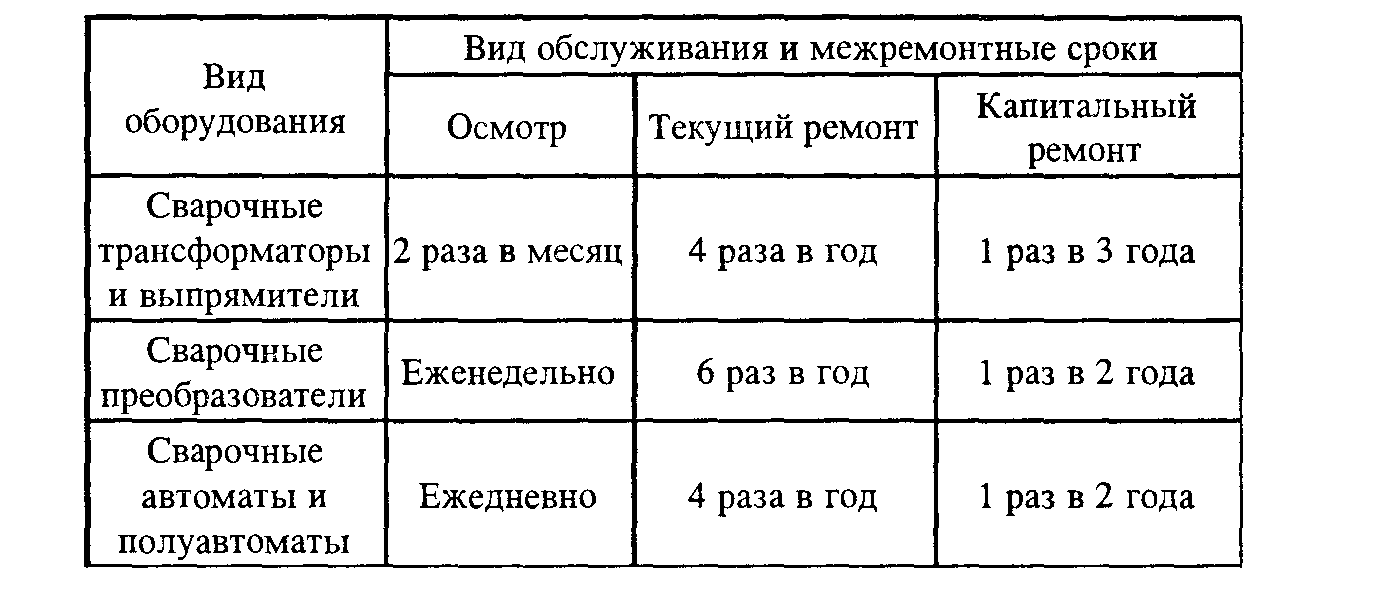

Периодичность осмотров и ремонтов сварочного оборудования:
