«Строительное черчение»

Фасады

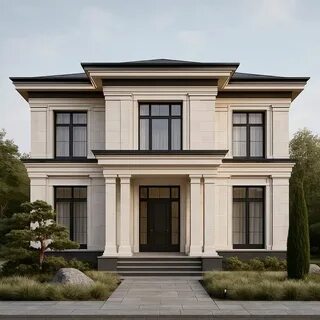

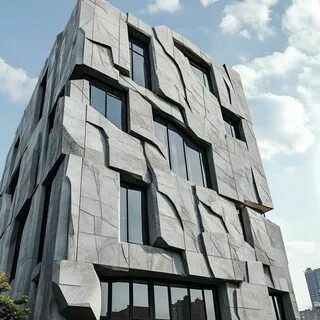

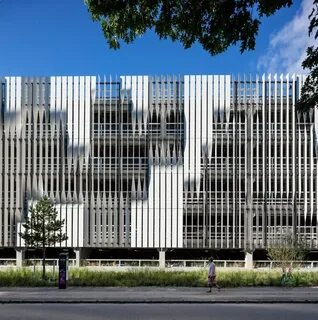

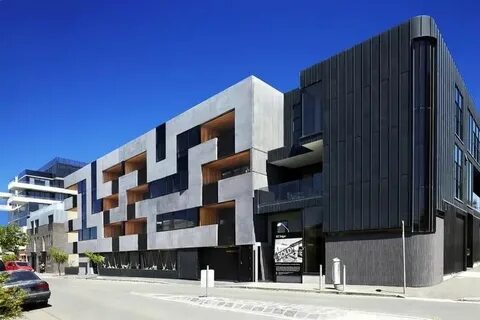

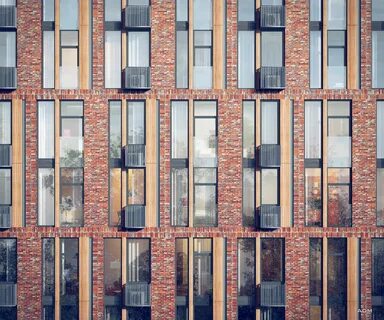

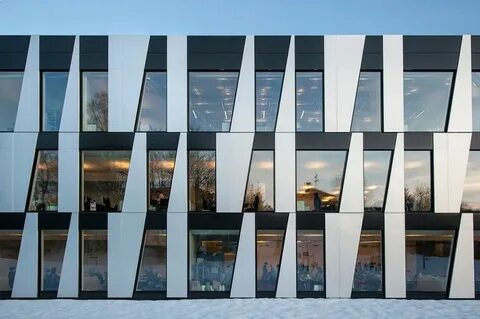

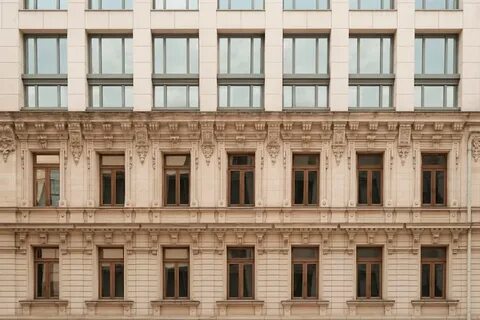

Фасад — это ортогональная проекция здания на вертикальную плоскость, то есть наружная сторона здания. Он даёт представление о внешнем виде здания, его архитектуре, пропорциях и соотношении архитектурных элементов. ogtk.ruprepod.nspu.rucchgeu.ru

Различают:

Главный фасад — вид со стороны улицы или площади. portal.sibadi.orgprepod.nspu.ru
Дворовый фасад — вид сзади.
Боковые (торцовые) фасады — виды слева и справа. nsportal.ru

Наименование фасада определяется крайними координационными осями, между которыми располагается участок здания, изображённый на чертеже (например, «Фасад 1–7» или «Фасад А–Д»). prepod.nspu.ru

Планы

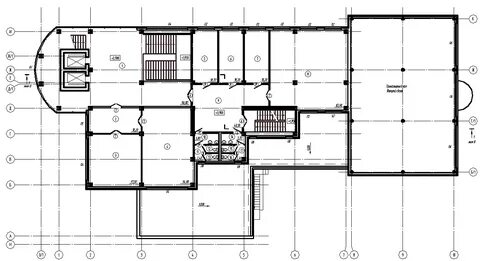

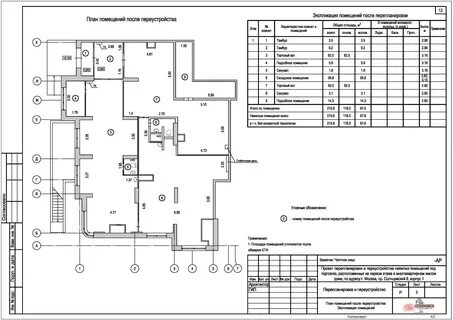

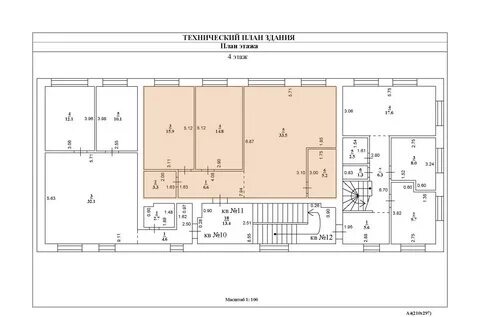

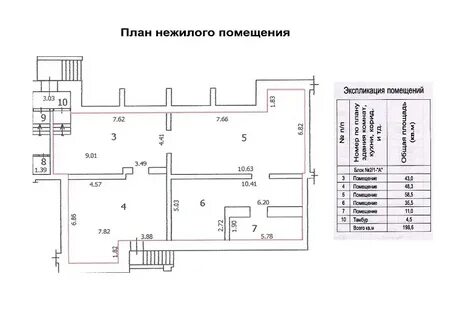

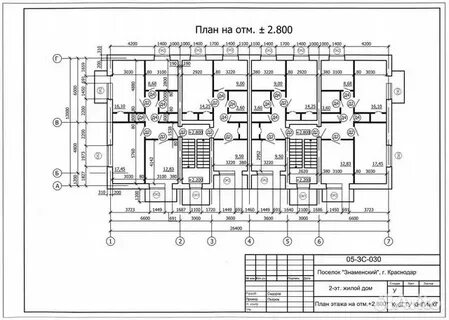

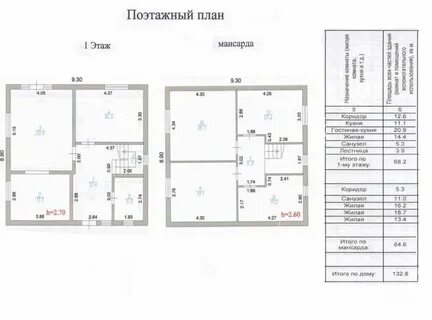

План — это изображение разреза здания, рассечённого мнимой горизонтальной плоскостью, проходящей на определённом уровне (высоте). План даёт представление о конфигурации и размерах здания, выявляет форму и расположение отдельных помещений, оконных и дверных проёмов, капитальных стен, колонн, лестниц, перегородок. ogtk.rucchgeu.ru

Секущая плоскость для плана обычно располагается на уровне 1/3 высоты изображаемого этажа и проходит по всем проёмам (оконным и дверным). rep.bntu.by

Разрезы

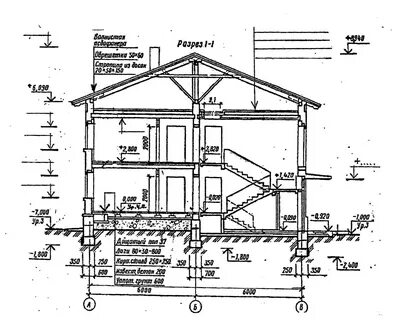

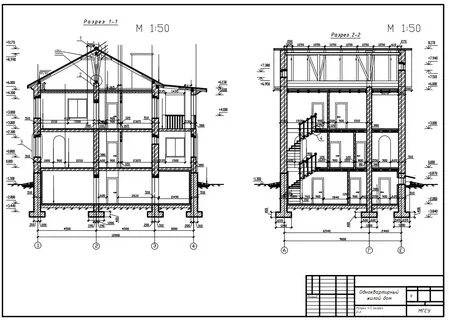

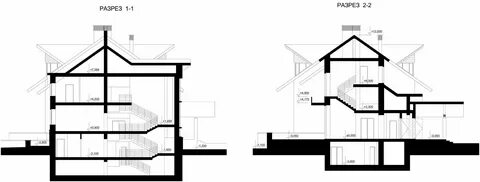

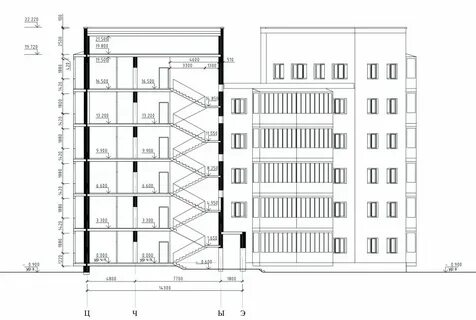

Разрез — это изображение здания, мысленно рассечённого вертикальной плоскостью. Разрезы служат для выявления объёмного и конструктивного решения здания, взаимного расположения отдельных конструкций, помещений и т. п.. dlearn.rgups.rukitis.ruogtk.rumiass.susu.ru

Разрезы бывают:

Архитектурные — используются для выявления внутреннего вида помещений и расположения архитектурных элементов интерьера.
Конструктивные — на них показывают материал условными графическими обозначениями.

miass.susu.ruwku.edu.kz

Направление взгляда для разрезов обычно принимают снизу вверх и справа налево. dlearn.rgups.ru

Конструктивные элементы здания

Конструктивный элемент — отдельная самостоятельная часть здания или сооружения. К ним относятся, например:

Фундамент — подземная часть здания, которая передаёт нагрузку на грунт.
Стены — наружные и внутренние, бывают несущие, самонесущие и навесные.
Перекрытия — внутренние горизонтальные конструкции, разделяющие здание по высоте на этажи (междуэтажные, надподвальные, цокольные, чердачные).
Перегородки — внутренние ограждающие конструкции, разделяющие помещения.
Стропила — несущие конструкции кровельного покрытия.
Кровля — верхний водоизолирующий слой покрытия или крыши здания.
Лестницы — например, лестничный марш — наклонный элемент лестницы со ступеньками.
При выполнении строительных чертежей используются условные графические обозначения для различных элементов (стен, перегородок, опор, колонн, ферм, проёмов, ниш, пазов, борозд, пандусов, лестниц, отмостки, дверей, ворот и др.). rep.bntu.by
