«Строительное черчение "Разрез здания"»

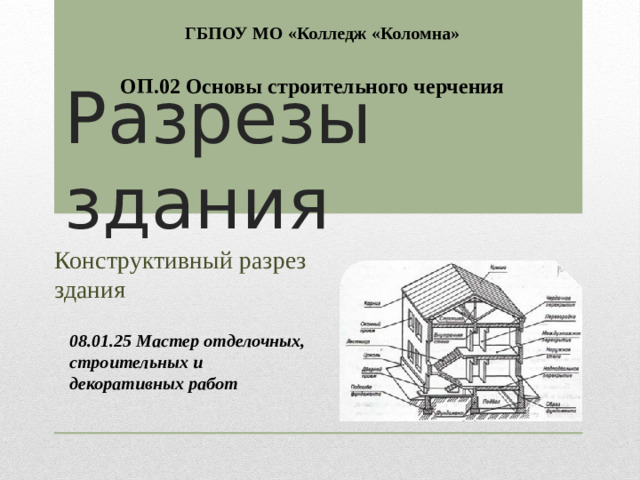

ГБПОУ МО «Колледж «Коломна»

ОП.02 Основы строительного черчения

Разрезы здания

Конструктивный разрез здания

08.01.25 Мастер отделочных, строительных и декоративных работ

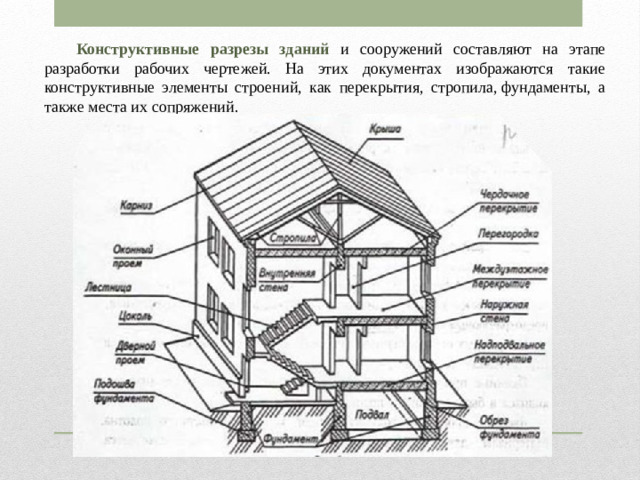

Конструктивные разрезы зданий и сооружений составляют на этапе разработки рабочих чертежей. На этих документах изображаются такие конструктивные элементы строений, как перекрытия, стропила, фундаменты, а также места их сопряжений.

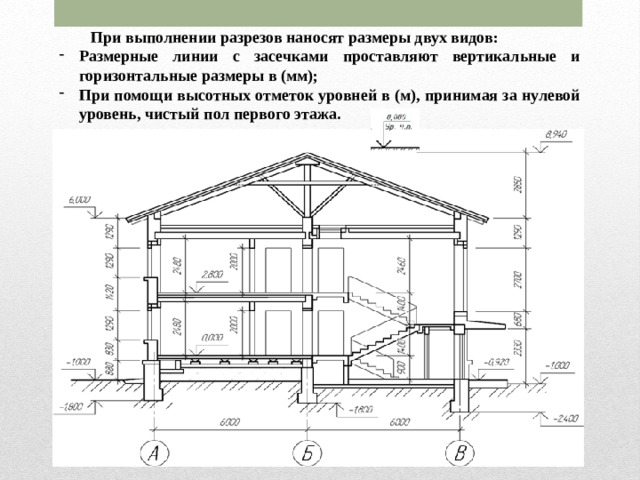

При выполнении разрезов наносят размеры двух видов:

Размерные линии с засечками проставляют вертикальные и горизонтальные размеры в (мм);
При помощи высотных отметок уровней в (м), принимая за нулевой уровень, чистый пол первого этажа.

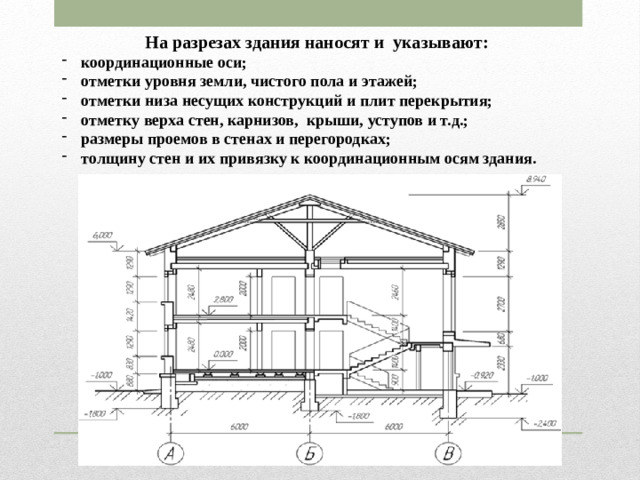

На разрезах здания наносят и указывают:

координационные оси;
отметки уровня земли, чистого пола и этажей;
отметки низа несущих конструкций и плит перекрытия;
отметку верха стен, карнизов, крыши, уступов и т.д.;
размеры проемов в стенах и перегородках;
толщину стен и их привязку к координационным осям здания.

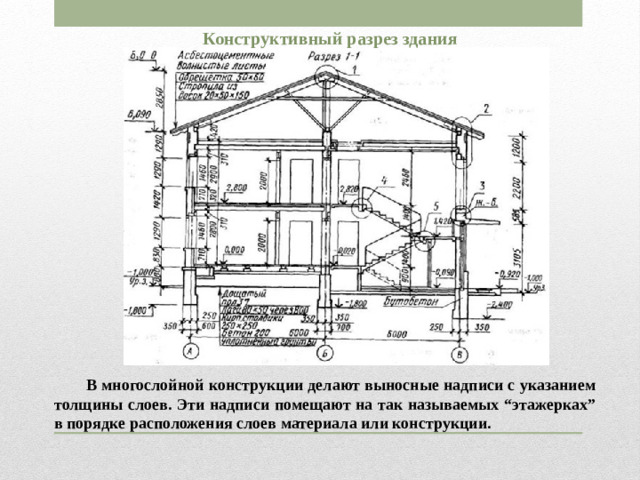

Конструктивный разрез здания

В многослойной конструкции делают выносные надписи с указанием толщины слоев. Эти надписи помещают на так называемых “этажерках” в порядке расположения слоев материала или конструкции.

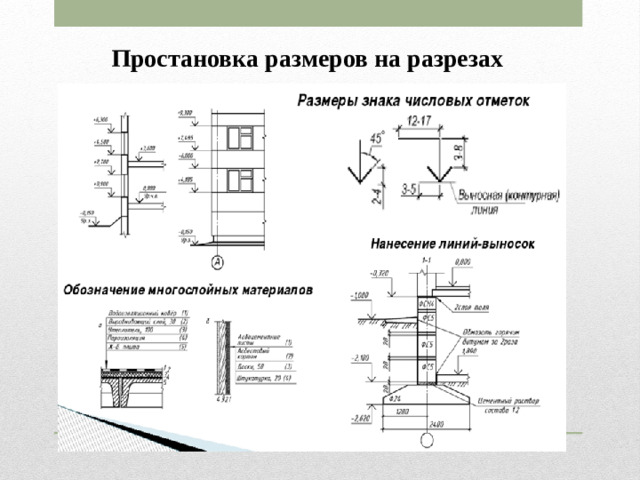

Простановка размеров на разрезах

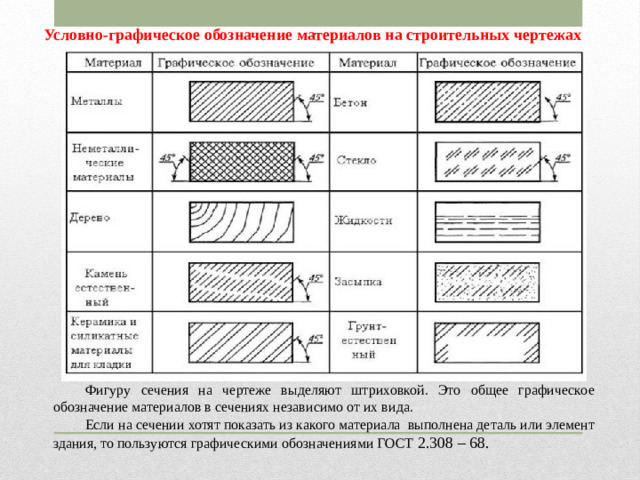

Условно-графическое обозначение материалов на строительных чертежах

Фигуру сечения на чертеже выделяют штриховкой. Это общее графическое обозначение материалов в сечениях независимо от их вида.

Если на сечении хотят показать из какого материала выполнена деталь или элемент здания, то пользуются графическими обозначениями ГОСТ 2.308 – 68.

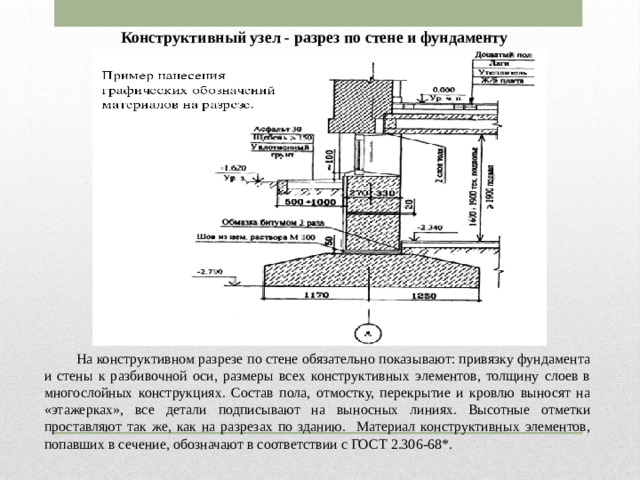

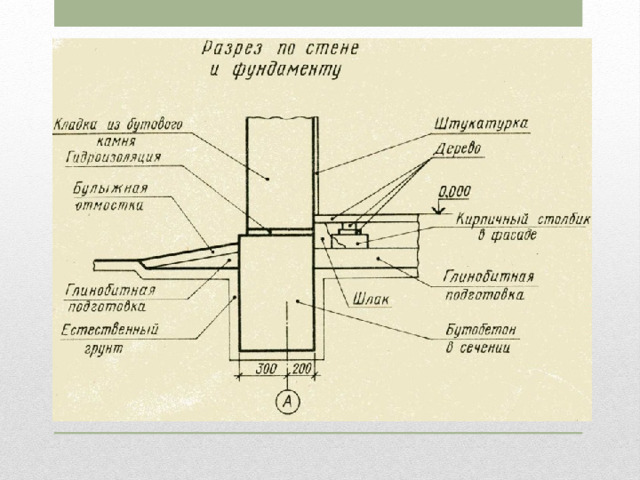

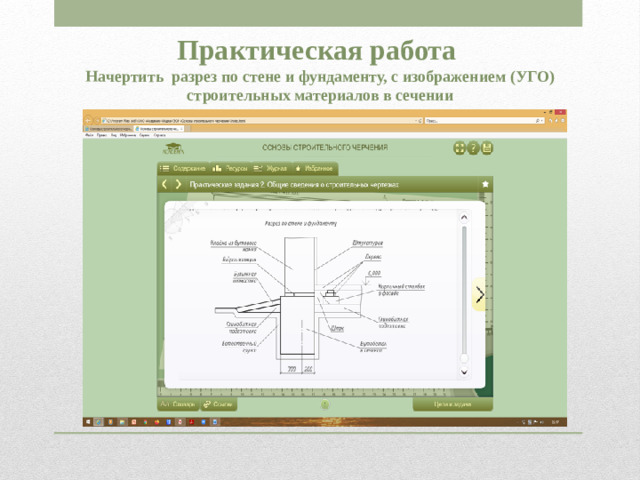

Конструктивный узел - разрез по стене и фундаменту

На конструктивном разрезе по стене обязательно показывают: привязку фундамента и стены к разбивочной оси, размеры всех конструктивных элементов, толщину слоев в многослойных конструкциях. Состав пола, отмостку, перекрытие и кровлю выносят на «этажерках», все детали подписывают на выносных линиях. Высотные отметки проставляют так же, как на разрезах по зданию. Материал конструктивных элементов, попавших в сечение, обозначают в соответствии с ГОСТ 2.306-68*.
