«Рабочая тетрадь по производственному обучению»

Контрольные вопросы № 1


Тема 1. Плоскостная и пространственная разметка

1 уровень

  1. Верно ли утверждение, что разметка относится к числу точных и ответственных операций?

    1. да;

    2. нет.

  2. Верно ли утверждение, что масса молотка должна быть соразмерна массе кернера?

    1. да;

    2. нет.

  3. Какой чертилкой можно наносить риски в труднодоступных местах?

    1. проволочной;

    2. со вставными иглами;

    3. стрелкой – линейкой;

    4. с отогнутым концом


2 уровень
  1. Какие измерения можно произвести штангенрейсмасом?

    1. измерение высот, для разметки;

    2. измерение толщин зубьев цилиндрических зубчатых колес;

    3. измерение глубины глухих отверстий, высот, уступов, пазов, канавок;

    4. наружные и внутренние измерения, для разметки;

5. наружные и внутренние измерения, измерение глубин.

  1. Назвать каждый из изображенных на рис. 1, а, б, в, г, д, е разметочных инструментов:

  1. Укажите, что из перечисленного дает возможность находить центры отверстий?

1. Кернер;

2.Угольник анлажный;

      1. Разметочный циркуль;

      2. Штангенциркуль;

      3. Центроискатели.

  1. При разметке, каких материалов риски наносят остро заточенным карандашом?

      1. Латунь;

      2. Чугун;

      3. Бронза

      4. Нержавеющая сталь; 5. Алюминий.


3 уровень
  1. Какие из перечисленных средств, применяют для окрашивания обработанных поверхностей?

    1. Мел разведенный в воде;

    2. Сухой мел;

    3. Медный купорос;

    4. Шеллак;

    5. Быстросохнущий лак;

    6. Быстросохнущие краски.

  2. Какой принят порядок нанесения разметочных линий?

    1. Вертикальные;

    2. Горизонтальные;

    3. Наклонные;

    4. Дуги и окружности;

    5. Без разницы.

4 уровень
  1. Вычислить угол а сектора, определяющий развертку конуса. (рис.№2)

    1. α =100°;

    2. 2. α =108° ;

    3. 3. α = 120°;

    4. 4. α = 130° ; 5. α =118°.

где Rрадиус окружности основания конуса, мм;

L - длина образующей конуса, мм

Диаметр основания конуса, мм 120

Длина образующей конуса, мм 200

  1. Из предложенного перечня выбрать рекомендаций для накернивание разметочных линий:

    1. Центр кернера должен располагаться точно на разметочных линиях;

    2. Керны не ставят на пересечениях рисок и закруглениях;

    3. Линию окружности достаточно накернить в четырех местах;

    4. Центр кернера не должен располагаться точно на разметочных линиях;

    5. Наносить удар молотком на наклоненный кернер;

    6. На обработанных поверхностях деталей керны наносят только на концах линий.

    7. Керны должны быть как можно меньше

    8. Керны должны быть как можно больше.

5 уровень

12. Определите правильную строку

  1. Разметка по шаблону применяется при изготовлении сложных изделий;

  2. Разметка по шаблону применяется при ремонтных работах;

  3. Разметка по шаблону применяется при сборке больших деталей;

  4. Разметка по шаблону применяется для обеспечения точности разметки;

  5. Разметка по шаблону применяется при изготовлении больших партий одинаковых деталей по размерам, но разных по форме.

Тема 2. Рубка металла

1 уровень

  1. Верно ли утверждение, что рубкой можно удалять с поверхности заготовки лишний слой металла?

    1. да;

    2. нет.

  2. Верно ли утверждение, что особо крупные заготовки рубят на том месте, где они находятся?

    1. да;

    2. нет.

  3. Как называется лишний слой металла, срезаемый с заготовки?

    1. припуск;

    2. глубина резания

2 уровень

  1. Указать соответствующими буквами углы режущего инструмента (рис.1)


    1. передний угол … ;

    2. угол заострения… ;

    3. задний угол … ;

    4. угол резания ….

  1. Крейцмейсель предназначен для …

    1. вырубание смазочных канавок во вкладышах подшипников;

    2. вырубание узких канавок или использование перед применением зубила;

    3. рубка или разрубание металла в холодном состоянии;

    4. рубка или разрубание металла в горячем состоянии;

5. вырубание профильных канавок специального назначения,

  1. Указать основную характеристику молотка:

    1. форма бойка;

    2. марка материала молотка;

    3. длина рукоятки;

    4. вес молотка;

    5. нет правильного ответа

3 уровень

  1. Какой удар применяется при срубании лишнего металла, прорубании пазов и канавок?

    1. кистевой;

    2. локтевой;

    3. плечевой;

    4. кистевой-локцевой

  2. Сила удара молотка зависит от…

    1. длины рукоятки;

    2. характера работы;

    1. марки материала молотка;

    2. замаха;

    3. марки материала;

    4. физической силы рабочего; 6. веса молотка;

7. зубила.

  1. Установить угол заострения зубила для рубки:

    1. — чугуна;

    2. — стали;

    3. — латуни и меди;

    4. — алюминий.

А — 100°;

Б — 70°;

В — 35°;

Г — 60°;

Д — 45°;


4 уровень

  1. Выбрать соответствующие инструменты и приспособления при срубании слоя металла толщиной 3мм с чугунной плитки размером 80х100мм.

    1. зубило;

    2. кузнечное зубило;

    3. крейцмейсель;

    4. канавочник;

    5. тиски поворотные;

    6. стуловые тиски

  2. Необходимо вырубить криволинейную смазочную канавку. Подобрать инструмент для обработки и контроля глубины канавки.

    1. зубило;

    2. кузнечное зубило фасонное;

    3. крейцмейсель;

    4. штангенциркуль;

5. канавочник;

6. шаблон.


5 уровень

  1. Определите правильную строку:

    1. Молоток с накостыльниками из твердой резины устойчив против ударов, используется при точных сборочных работах

    2. Молоток с накостыльниками из твердой резины устойчив против ударов, используется при точных сборочных работах с деталями высокой твердости?

    3. Молоток с накостыльниками из твердой резины неустойчив против ударов, используется при неточных сборочных работах;

    4. Молоток с накостыльниками из твердой резины устойчив против ударов, используется при точных сборочных работах с деталями невысокой твердости.


Тема. 3. Правка и гибка металла


1 уровень

  1. Верно ли утверждение, что металл подвергается правке как в холодном, так и в нагретом состоянии?

    1. да;

    2. нет.

  2. Верно ли утверждение, что правка и рихтовка имеют одно и то же назначение?

1.да;

2. нет.

  1. Как называется приспособление, применяемое для правки круглых прутков?

    1. правильная плита;

    2. винтовой пресс

2 уровень

4. Как называется операция, при помощи которой из заготовок прямолинейной формы получают заданное изделие?

    1. правка;

    2. гибка;

    3. рихтовка;

    4. резка;

    5. рубка

5. Выбрать инструмент для гибки изделия из проволоки…

    1. стальной молоток;

    2. деревянный молоток;

10. плоскогубцы,

11. круглогубцы.

6. Выберите инструмент для правки закаленных деталей…

1. деревянные молотки?

  1. гладилки;

  2. рихтовальные молотки;

  3. стальные молотки из стали У7, У8;

  4. мягкие молотки;

  5. стальные молотки из стали 50, 40Х.

3 уровень

7. В чем отличие правки пруткового материала и валов от полосового?

  1. удары должны быть не сильными;

  2. не следует наносить удары по одному и тому же месту;

  3. укладывают выпуклостью к низу и частые слабые удары;

  4. укладывают выпуклостью кверху, наносят удары по выпуклости;

  5. укладывают выпуклостью кверху, наносят удары по выпуклости, поворачивают в процессе выпрямления.

  1. Заготовки толщиной свыше 5 мм гнут

    1. на гибочных штампах;

    2. в специальных приспособлениях;

    3. в тисках;

    4. с подогревом

  2. Какой принят порядок правки при наличии у листа волнистости по краям и ровной середины?

    1. удары наносят от середины по направлению к волнистости;

    2. удары наносят от краев к середине;

    3. удары наносят носком молотка рядами;

    4. Удары наносят по выпуклости.

4 уровень

  1. Определить длину заготовки из стальной полосы толщиной 4мм и шириной 12мм для кольца с наружным диаметром 120 мм

    1. 345;

    2. 350;

    3. 339;

    4. 330;

    5. 355.

  2. Из предложенного перечня выберите требования, предъявляемые к гибки труб диметром свыше 30мм:

    1. способ гибки в нагретом состоянии;

    2. способ гибки в холодном состоянии;

    3. с наполнителем;

    4. без наполнителя;

    5. используют заглушки с отверстиями;

    6. используют заглушки без отверстия;

7. заглушки не используют.

  1. Установите соответствие при правке в использовании применяемых инструментов:

А. обработанные поверхности

1. носками стальных молотков Б. тонкие изделия из стали

2. рихтовальными молотками

В. тонкие изделия из цветных металлов

3. гладилками

Г. закаленные детали

4. мягкими молотками из меди Д. тонкий листовой материал

5. стальными молотками через прокладки из мягких материалов

6. киянками


5 уровень

  1. Определите правильную строку

    1. Трубы для самолетов и автомашин должны иметь высокую прочность и меньшую массу эти требования обеспечиваются гибкой с растяжением на гибочно-растяжных машинах с поворотным столом;

    2. Трубы для самолетов и автомашин должны иметь высокую прочность и меньшую массу эти требования обеспечиваются гибкой с нагревом токами высокой частоты;

    3. Трубы для самолетов и автомашин должны иметь высокую прочность и меньшую массу эти требования обеспечиваются гибкой с нагревом токами высокой частоты;

    4. Трубы для самолетов и автомашин должны иметь высокую прочность и меньшую массу эти требования обеспечиваются гибкой на специальных трубогибочных станках

Тема 4. Резка металла

1 уровень

  1. Верно ли утверждение, что резане металла – это операция по разделению металла на части?

    1. да;

    2. нет.

  2. Верно ли утверждение, что разрезание можно производить без снятия стружки?

    1. да;

    2. нет.

3 Как называется стальная тонкая и узкая пластина с зубьями на одном из ребер?

  1. ножовочное полотно;

  2. дисковая пила

2 уровень

  1. Каким способом можно резать металл любой твердости?

    1. на абразивно-отрезных санках;

    2. анодно-механической резкой;

    3. электромеханической ножовкой;

    4. на отрезных ножовочных станках.

  2. В чем отличие стуловых ножниц от ручных?

    1. малые размеры;

    2. большие размеры;

    3. разрезают прутки;

    4. разрезают листовой материал;

    5. разрезают толстые листы

6.От чего зависит вид разводки ножовочного полотна?

    1. от твердости обрабатываемого материала;

    2. длины полотна;

    3. величины шага; 4. от материала полотна.

3 уровень

7.Шаг ножовочного полотна выбирается от.

    1. толщины полотна;

    2. длины полотна;

    3. обрабатываемого материала;

    4. материала полотна

  1. Выберите материалы, из которых изготавливают ножовочное полотно:

    1. У10А;

    2. Р9;

    3. Сталь 45;

    4. Твердый сплав;

    5. Х6ВФ

  2. Выбрать инструмент для вырезания фасонных отверстий в листах и трубах

    1. ручная ножовка;

    2. ножовочные станки;

    3. стуловые ножницы;

    4. ножницы с криволинейными лезвиями;

    5. рычажные ножницы;

    6. вырезные электроножницы;

    7. вибрационные пресс-ножницы

4 уровень

  1. Определите длину заготовки из стальной полосы толщиной 4мм и шириной 12мм, для кольца с наружным диаметром 120мм.

    1. 340, 1мм;

    2. 330,12мм;

    3. 339,12мм; 4. 345,12мм

5. 335,1мм.

  1. Установите соответствие


Разрезаемая заготовка

Шаг зубьев,мм

1. листовой материал. тонкостенные детали

А-1,6

2. тонкостенные трубы

Б-1,0

3. заготовки из меди, латуни

В-0,8

4. заготовка из чугуна

Г-1,25

  1. Предложите способ для разрезания прутка из закаленной стали:

    1. ручные ножовки;

    2. стуловые ножницы;

    3. абразивное разрезание;

    4. пневматическая ножовка

    5. отрезной ножовочный станок;

5 уровень

  1. По технологическим признакам определить способ разрезания металла Режущий диск из листовой стали из меди толщиной 0,5-0,8 мм, является катодом. К месту реза подается жидкость, определенного состава. Диск получает вращение. При его контакте с разрезаемым металлом возникают микроскопические электрические дуги, развивается высокая температура, диск проникает в металл, разрезая его.

Тема 5. Опиливание металла

1 уровень

  1. Можно ли с помощью напильников обрабатывать криволинейные поверхности?

    1. да.

    2. нет.

  2. В каком из перечней указаны элементы напильника?

  1. Рабочая часть, режущая, направляющая, шейка, хвостовик.

  2. Носок, рабочая часть, заплечник, ребро, хвостовик, грань.

3. Как влияет количество насечек на длине напильника на норму съема металла?

1. С увеличением насечек - уменьшается;

2. С уменьшением насечек - увеличивается.

2 уровень

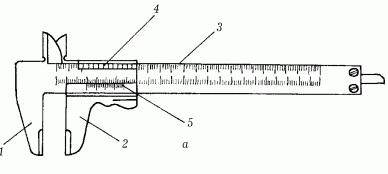

4.Ознакомиться с устройством штангенциркуля типа ШЦ-I с ценой деления нониуса 0,1 мм (рис. 1). Назвать позиции.

Рис. 1 А—штанга;

Б — верхняя губка;

В — нижняя губка;

Г — подвижная рамка;

Д — зажим рамки;

Е — линейка глубиномера; Ж — шкала нониуса.

  1. Выбрать напильники по назначению:

      1. С одинарной насечкой, двойной, рашпильной, дуговой;

      2. Насеченные, фрезерованные, накатные;

      3. Слесарные общего назначения, специальные, машинные, надвили, рашпили.

  1. Назвать типы слесарных напильников общего назначения (рис,2 а, б, в, г, д, е, ж, з).

Рис. 2

3 уровень

6. Какие виды брака появляются при опиливании, если:

  1. - неправильно выбран напильник;

  2. - отсутствует навык опиливания;

  3. -слабо зажата заготовка;

  4. - чрезмерно зажата заготовка;

  5. - неправильная разметка;

  6. - снимается лишний или недостаточный слой металла;

  7. - напильник «засален» (загрязнен стружкой)


  1. Выбрать напильники в зависимости от характера выполняемой работы, припуска на опиливание и шероховатости поверхности. Номера насечек напильников:

0; №1; №2; №3; №4; №5.

А - чистовое опиливание, припуск на обработку 0,15…0,30 мм,

шероховатость поверхности Rz40…Rz2,5мкм;

Б— черновое опиливание, припуск на обработку 0,5..1,0 мм,

шероховатость поверхности Rz320... Rz 40;

В— отделочная обработка, припуск на обработку 0,05...0,10 мм,

шероховатость поверхности Rа1,25 и менее.

4 уровень

  1. По краткой характеристике определить тип напильника для:


  1. — опиливание пазов, зубьев зубчатых колес;

    1. А- Плоский остроносый

  2. — опиливание внутренних углов, узких канавок;

    1. Б- Ножовочный

  3. — опиливание выпуклой стороной вогнутых криволинейных поверхностей;

    1. В- Круглый

  4. — распиливание круглых или овальных отверстий

    1. Г- Трехгранный

  1. — распиливание трехгранных и многогранных отверстий, обработка углов 60° и более;

    1. Д- Ромбический

  2. — опиливание плоских поверхностей, широких пазов;

    1. Е- Полукруглый




  1. — обработка плоских, широких пазов, больших отверстий;

    1. Ж - Квадратный

  2. — распиливание квадратных, прямоугольных и многоугольных отверстий.

    1. З – Плоский тупоносый

  1. Определить качество опиливания поверхностей.

А - поверочная линейка ложится на поверхность детали с равномерным просветом по всей длине линейки;

Б - ножки кронциркуля скользят по поверхности детали равномерно с легким нажимом;

В - штангенциркулем замеряют расстояние между сторонами деталей с противоположных концов, качание штангенциркуля отсутствует;

Г - поверочная линейка ложится на поверхность детали без просвета.

1 - поверхности опилены правильно, чисто;

2 - поверхности опилены правильно, но грубо;

3 - поверхности параллельны между собой.

5 уровень

  1. Определите правильную строку:

      1. тарированные напильники применяются для обработки и доводки твердосплавных частей инструментов и штампов;

      2. небольшие напильники применяют для лекальных граверных работ; 3. тарированные напильники применяются, когда требуется проверять твердость в малодоступных для алмазного наконечника частях изделия; 4. тарированные напильники применяются для обработки для обработки твердосплавных материалов керамики, стекла

Тема 6. Сверление, зенкерование, развертывание отверстий

1 уровень

  1. Как называется инструмент для получения отверстия в сплошном материале?

    1. резец

    2. сверло

  2. Верно ли утверждение, что настольно сверлильные станки предназначены для сверления отверстий диаметром до 12мм?

    1. да

    2. нет

  3. В каком из перечней указаны элементы зенкера?

    1. режущая часть, направляющая, шейка, хвостовик, лапка

    2. режущая часть, калибрующая часть, шейка, хвостовик, лапка

2 уровень

  1. Указать элементы спирального сверла (рис.1). А— ленточка;

Б — лапка;

В — шейка;

Г — квадрат;

Д — хвостовик;

Е — режущая часть;

Ж — канавка;

3 — рабочая часть; И — режущая кромка.

  1. На что указывает третья и четвертая цифры в обозначении модели станка 2А125

    1. порядковый номер модели станка;

    2. тип станка;

    3. группу станка;

    4. наибольший диаметр сверления 5. нет правильного ответа.

  2. Зенкеры по конструкции режущей части классифицируются: 1 спиральные, цилиндрические, конические; 2. хвостовые, насадные.

    1. цельные, сборные

    2. быстрорежущие твердосплавные

    3. . одинарные и комплектные

3 уровень

  1. Какое назначение имеет лапка у сверла с коническим хвостовиком?

    1. служит упором при удалении сверла;

    2. служит для центрования сверла;

    3. дает возможность работать сверлом с радиальной подачей;

    4. предназначена для отвода стружки;

    5. предназначена для подвода СОТС в зону резания.

  2. В каком узле вертикально- сверлильного станка расположена коробка скоростей?

    1. колонна;

    2. шпиндельная бабка;

    3. коробка подач;

    4. стол;

    5. плита.

  3. Чему равна глубина резания при сверлении отверстия диаметром 16Н12?

    1. 12мм

    2. 8 мм

    3. 16 мм

    4. 2 мм

    5. 1мм

  4. Определить причину каждого вида брака при развертывании отверстий,

Виды брака: 1- не выдержан размер отверстия;

    1. Шероховатость поверхности отверстия более Rа1,25; 2. Следы дробления на поверхности; 3. Надиры на поверхности.

Причины брака:

А) вращение развертки рывками, увеличенный припуск; неправильно заточена развертка.

Б) вращение развертки в разные стороны, большой припуск; развертывание без смазки и охлаждения;

В) неправильно выбран диаметр развертки; биение развертки;

Г) недостаточен припуск под развертывание; грубая обработка отверстия под развертывание

4 уровень

  1. Требуется обработать сквозное отверстие в сплошном материале диаметром 25Н8. Определить последовательность обработки данного отверстия

    1. сверление, зенкерование, растачивание, развертывание.

    2. сверление, развертывание черновое и чистовое.

    3. сверление, растачивание, развертывание

    4. сверление, зенкерование, развертывание,

5. сверление, развертывание.

12. По характеристике дефекта определить вид брака при обработке отверстий: поперечная режущая кромка смещена от оси сверла на величину h, режущие кромки разные по длине, хотя углы φ одинаковые:

    1. смещение отверстия с оси заготовки;

    2. увеличенная шероховатость;

    3. завышен диаметр отверстия;

    4. надиры на поверхности;

    5. следы дробления на поверхности.

  1. уровень

13. Отверстие диаметром 20Н7. Подобрать наименование и диаметры всех последовательно применяемых режущих инструментов.

    1. сверло 19мм, зенкер 19,8мм, черновая развертка 19,94мм, чистовая 20Н7

    2. сверло 18мм, зенкер 19мм, развертка чистовая 20Н7

    3. сверло 19мм, после растачивания19,8мм, черновая развертка 19,94мм, чистовая 20Н7.

    4. сверло 17мм, зенкер 19мм, черновая развертка 19,5мм, чистовая 20Н7

    5. сверло 19мм, зенкер 19,5мм, развертка 20Н7.


14. Определите правильную строку:

    1. качающаяся оправка предназначена для установки инструментов, для обработки отверстий с точностью не ниже 9-го квалитета.

    2. качающаяся оправка применяется для установки инструментов при обработке деталей партиями.

    3. качающаяся оправка предназначена для установки инструментов с менее точными отверстиями.

5. качающаяся оправка предназначена для сокращения времени на смену инструмента.

Тема 7. Нарезание резьбы

1 уровень

  1. Верно, ли что резьбовые соединения являются наиболее распространенными?

    1. да.

    2. нет.

  2. Укажите, какая резьба прочнее:

1. полученная резанием;

2. полученная накаткой.

  1. Сколько режущих частей имеет плашка?

    1. одну.

    2. две.

  2. Как называются инструменты для комплексного контроля наружной резьбы?

    1. резьбовые калибр - кольца;

    2. резьбовые калибр - пробки.

2 уровень

5. Как разделяются резьбы по расположению?

    1. крепежные и ходовые.

    2. наружные и внутренние.

    3. цилиндрические и конические.

    4. правые и левые.

    5. одно- и многозах

6.. Какие элементы резьбы определяют точность и характер резьбового соединения?

    1. наружный диаметр, внутренний диаметр.

    2. угол подъёма (ω), наружный диаметр.

    3. наружный, внутренний диаметр, шаг.

    4. средний диаметр, угол профиля, шаг.

    5. угол подъёма (ω), внутренний диаметр.

  1. Какую величину имеет угол при вершине дюймовой резьбы?

    1. 30°

    2. 40°

    3. 50°

    4. 55°

    5. 60°

  2. Чем измеряется шаг резьбы?

    1. резьбовым микрометром.

    2. резьбовыми калибрами

    3. резьбомером

    4. линейкой

    5. штангенциркуль


      1. уровень

  1. Какое числовое значение имеет угол конуса 2φ у режущей части у плашки?

  1. 30°;

  2. 40°;

  3. 50°;

  4. 20°;

  5. 60°.

  1. Выберите крепёжные резьбы.

    1. метрические.

    2. упорные.

    3. дюймовые.

    4. трубные.

    5. трубные конические.

    6. конические дюймовые.

    7. трапецеидальные.

    8. . прямоугольные

9.Круглые.

  1. Определить угол и профиль резьбы: А - метрической резьбы;

Б - дюймовой резьбы; В - трубной резьбы.

    1. - равнобедренный треугольник;

    2. - α =55°;

    3. - равносторонний треугольник; 4 - α = 60°,

  1. Укажите рисунок, где изображена упорная резьба. И угол профиля упорной резьбы.

    1. 2, 90º ;

    2. 1; 60º.

    3. 4; 30º;

    4. 5, 33º;

    5. 4, 30º и 3º.

      1. уровень

  1. Определить диаметр сверла (dсв.) под нарезание резьбы метчиком М6- 7Н?

    1. 5,9мм.

    2. 5,8мм.

    3. 5,5мм.

    4. 4,5мм.

    5. 5мм.

  2. Какие из перечисленных причин послужат причиной брака рваная резьба?

    1. большое занижение диаметра;

    2. затупившийся инструмент;

    3. неправильная заточка инструмента;

    4. неправильный выбор сотс;

    5. завышение скорости резания

      1. уровень

  1. Из предложенного перечня выберите требования при нарезании резьбы метчиком на бронзе.

    1. задний угол в пределах 6-8, только на режущей части;

    2. калибрующая часть снабжена небольшим обратным конусом.

    3. режущая часть коническая; 4. передний угол 10 – 15 градусов.

5. все варианты верны.

  1. Определите правильную строку:

    1. метчик с винтовыми канавками применяется для нарезания резьб в деталях из нержавеющей стали;

    2. метчик с винтовыми канавками обладает повышенной стойкостью

    3. метчик с винтовыми канавками предназначен для нарезания одно- и многозаходных внутренних резьб.

    4. метчик с винтовыми канавками служит для образования резьбы методом выдавливания.

  2. По конструктивным признаком определите наименование инструмента и его назначение.

Круглые гребенки с кольцевой нарезкой по профилю резьбы, гребенки устанавливаются под углом подъёма резьбы и закреплены на специальных кулачках с помощью винтов. Кулачки расположены в Т- образных радиальных пазах корпуса и поджаты пружинами к спиральным участкам нажимного кольца. Хвостовик цилиндрический, рукоятка для возвращения в рабочее состояние.

Тема 8. Шабрение

1 уровень

  1. Верно ли утверждение, что шабрение это окончательная отделочная обработка?

      1. да;

      2. нет.

  1. Верно ли утверждение, что операция по соскабливанию с поверхности деталей очень тонких частиц металла называется шабрением?

      1. да;

      2. нет.

  1. Выбрать какие поверхности обрабатывают шабрением?

      1. прямолинейные;

      2. цилиндрические;

      3. криволинейные


  1. Верно ли, что шабрением можно обрабатывать закаленные поверхности?

      1. да;

      2. нет.

2 уровень

  1. Как подразделяются шаберы по форме режущей части? 1. цельные, со вставными пластинками; 2. плоские, трехгранные, фасонные?

3. односторонние, двусторонние

  1. Плоский шабер изготавливают?

      1. вогнутыми концами;

      2. с прямыми концами;

      3. изогнутыми концами;

      4. кривыми концами;

      5. выпуклыми концами

  1. С увеличением твердости пришабриваемого материала угол заострения плоского шабера?

      1. уменьшается;

      2. увеличивается

  1. Указать цифрами углы шаберов (рис. 1).

1 — угол резания;

2— задний угол

      1. — угол заострения;

      2. —передний угол

Рис. 1

3 уровень

  1. Определить тип шабера, изображенных на рис. 2


1 -четырехгранный;

      1. плоский двусторонний;

      2. трехгранный;

      3. плоский односторонний;

      4. изогнутый

  1. Определить преимущества метода шабрения «на себя», разработанного слесарем-новатором А. Барышниковым, по сравнению с шабрением методом «от себя».

      1. — лезвие шабера врезается в металл плавно;

      2. — глубина резания может быть доведена до 0,05 мм;

      3. — в конце рабочего хода не остаются рифления и рванины;

      4. — шабер при рабочем ходе сильно врезается в металл;

      5. — лезвие шабера плавно выходит из зоны резания;

      6. — в конце каждого рабочего хода остаются заусенцы, которые удаляются дополнительным пришабрением.

Тема 9. Притирка и доводка

1 уровень


  1. Каковы преимущества машинной притирки перед ручной?

    1. ускоряется процесс притирки;

    2. повышается качество притирки;

    3. облегчается труд рабочего;

    4. уменьшается производительность труда.


  1. Выбрать искусственные абразивные материалы. Верно ли?

    1. Алмаз;

    2. Электрокорунд;

    3. Карбид бора;

    4. Наждак;

    5. Корунд;

    6. Карбид бора

  1. уровень

1. Полирование применяется чтобы…

    1. уменьшить шероховатость поверхности?

  1. снять тончайшие слои металла и получить высокую точность размеров и формы

  2. отделать поверхность для декоративных целей;

  3. повысить блеск поверхности детали;

  4. все перечисленное выше.

  1. уровень

1. Выбрать притиры для обработки стали

    1. притир, шаржируемый абразивом

    2. притир из серого чугуна

    3. притир из закаленной стали

    4. притир из хромированной стали

    5. все выше перечисленные


2. Выбрать вид обработки для упрочнения поверхности тонкостенной детали.

    1. обкатывание роликами;

    2. алмазное выглаживание;

    3. обкатывание шариками;

    4. накатывание;

    5. нет правильного варианта ответа.


3. Определить материал притиров, применяемый для:

  1. - грубой притирки;

  2. –тонкой притирки;

  3. –наведения блеска

А - серый чугун;

Б - медь;

В - свинец;

Г - дерево









































КРОССВОРД № 1



8













































3

















































5





7















6









































































2



















































1



























































































































































4

















































  1. Ручной инструмент, служащий для нанесения линий (рисок) на размечаемую поверхность с помощью линейки, угольника или шаблона.

  2. Режущий инструмент для обработки материалов методом послойного срезания (опиливания).

  3. Чертежный инструмент для разметки заготовок и разработки эскизов.

  4. Ручной слесарный инструмент, предназначенный для завинчивания и отвинчивания крепёжных изделий с резьбой.

  5. Приспособление для закрепления заготовок при их обработке.

  6. Ручной слесарный инструмент, предназначен для разметки центральных лунок (кернов) для начальной установки сверла и иной визуальной разметки.

  7. Конструкционный материал, относящийся к группе черных сплавов.























КРОССВОРД № 2












9





6






















































2


















8















4
















3





































7










11





















1













































































5













































































10

































































































































































































12



























































  1. Чертежный инструмент для разметки заготовок и разработки эскизов

  2. Инструмент для строгания древесины…

  3. Главный инструмент дачника…

  4. Инструмент для измерения линейных размеров.

  5. Конструкционный материал, относящийся к группе черных сплавов …

  6. Приспособление для разметки и контроля углов в 90°…

  7. Человек, занимающийся обработкой древесины…

  8. Приспособление для закрепления заготовок при их обработке…

  9. Инструмент для выпиливания по тонколистовым материалам …

КРОССВОРД № 3












9





6





















































2

















8















4















3





































7









11





















1











































































5











































































10





























































































































































































12
























































1. Устройство, преобразующее какой-либо вид энергии в механическую

2. Рычаг, служащий для приведения вала машины во вращательное движение

3. чередующиеся выступы и впадины на поверхности тел вращения, расположенные по винтовой линии.

4. Технологическая операция, применяемая для получения неразъёмного соединения деталей из различных материалов (припоя)

5. Горючий материал, который, вступая в реакцию с кислородом, выделяет теплоту.

6. Устройство для отвода тепла от жидкости, циркулирующей в системе охлаждения двигателя.

7. Моторное дорожное транспортное средство, используемое для перевозки людей или грузов.

8. Механизм для подъема и перемещения тяжелых грузов.

9. Путь сообщения для передвижения людей и транспорта, составная часть транспортной (дорожной) инфраструктуры.

10. Прибор, вырабатывающий электрическую энергию.

11. Деталь машины, механизма, соединяющая поршень с валом двигателя.

12. Устройство, регулярно открывающее и закрывающее впускную и выпускную части камеры сгорания или цилиндра двигателя.

Ответы на кроссворд № 1, 2, 3

 1.

8





























Т















3













И















О













С





5





7

С

Т

А

Л

Ь





6

К

Е

Р

Н

Е

Р





В













И





А









Е



















П





2



Р



















И





Ч



Т

















1

Л

И

Н

Е

И

К

А

















Ь





Р



А



















Н





Т























И





И























К





Л



























4

К

А

Р

А

Н

Д

А

Ш















А















2.











4













9















8

С

Т

А

Л

Ь











П























О



3



2



10

Л

О

П

А

Т

А







1

Р

У

Б

А

Н

О

К





О























З



А



А





Т













5

Т

И

С

К

И



П



Р





Н























К



И



А





И

























7

Л

И

Н

Е

Й

К

А

























Ь



Д

































Н



А

































И



Ш

















6

У

Г

О

Л

Ь

Н

И

К




































9









6

























 3.









К





Р











2

















8

Д

О

Р

О

Г

А



4

П

А

Й

К

А





3















А





Д











Р



7



Р





11

Ш

А

Т

У

Н





И





1

Д

В

И

Г

А

Т

Е

Л

Ь

















А











В



В



З



















5

Т

О

П

Л

И

В

О



Т



Ь





















О











Ш



О



Б











10

Г

Е

Н

Е

Р

А

Т

О

Р



И



М



А

































П



О









































Б









































И





































12

К

Л

А

П

А

Н

































Ь












Тест № 1

Вопрос 1. . Перечислите название изображенных на рисунке инструментов:

Вопрос 2. Напишите название частей штангенциркуля, обозначенных на рисунке цифрами.

Вопрос 3. Выберите правильный ответ.

Какой вид рубки изображен на рисунке?

А.) разрубание металла;

Б.) прорубание канавок;

В.) снятие слоя металла;

Г.) срубание заусенцев.

Вопрос 4. Выберите правильный ответ.

Ручные слесарные ножницы применяют для разрезания листов цветных металлов толщиной…….

А) до 1,5 мм.;

Б) до 1,6 мм. ;

В) до 1,8 мм. ;

Г) до 2,0 мм.

Вопрос 5. Выберите правильный ответ.

Выберите формулу по которой будет рассчитываться длина заготовки , для изготовления скобы

А) L = l +π/2∙(r + S/2)+l

Б) L = l +π/2∙(r + S/2)+l + π/2∙(r + S/2)+l

В) L = l +απ/180∙(r + S/2)+l

Вопрос 6. Укажите номер правильного ответа.

Как называется инструменты, применяемые для обработки отверстий?

А) развертки;

Б) сверла;

В) зенкеры;

Г) цековки.

Вопрос 7. Выберите правильный ответ.

Какой вид опиливания изображен на рисунке?

А) косым штрихом;

Б) опиливание прямым штрихом поперек заготовки;

В) опиливание прямым штрихом вдоль заготовки.


Вопрос 8. Выберите правильный ответ.

Укажите, какая посадка изображена:

А) с зазором;

Б) переходная


Вопрос 10. Установите соответствие между операцией и инструментом с приспособлением.

Операция

Инструменты и приспособления

1. Измерение и разметка

А) Тиски верстачные и ручные, круглогубцы, плоскогубцы, пассатижы.

2. Сверление отверстий

Б) Зубило, крейцмейсель, ручные ножницы для резки листового металла, ножовка по металлу, шлицовка, рычажные ножницы.

3. Закрепление и зажим

В) Напильники: драчёвые, личные, бархатные, квадратные, плоские, трёхгранные, круглые, ромбические

4. Ударные работы

Г) Стальная линейка, штангенциркуль, измерительный циркуль(с острыми концами),

угольник, угломер, чертилка, кернер.

5. Рубка и разрезание металла

Д) Дрель с ручным приводом, электродрель, спиральные свёрла, зенкер, зенковка, развертка.

6. Опиливание


Е) Слесарные молотки, киянка.

1. ……; 4. ……;

2. ……; 5. ……;

3. ……; 6. ……;


Вопрос 11. Выберите правильный ответ.

По каким признакам напильники делятся по номерам 0, 1 2, 3 4 ,5

А) по размеру напильников;

Б) по форме поперечного сечения;

В) по числу насечек на 10 мм длины напильника.

Вопрос 12. Выберите правильный ответ.

Определите длину подлежащего нагреву участка трубы диаметром 110 мм. при гибке в горячем состоянии, если угол изгиба составляет 30◦.

А) 440мм;

Б) 660мм;

В) 220мм.

Вариант – 2

Вопрос 1.  Перечислите название изображенных на рисунке инструментов :

Вопрос 2. Напишите название частей гладкого микрометра, обозначенных на рисунке цифрами.

Вопрос 3. Выберите правильный ответ.

Какой вид рубки изображен на рисунке?

А.) разрубание металла;

Б.) прорубание канавок;

В.) снятие слоя металла;

Г.) срубание заусенцев.

Вопрос 4. Выберите правильный ответ.

Металл толщиной 1,5 – 2,5 мм необходимо резать…

А) моховыми ножницами;

Б) стуловыми ножницами;

В) обыкновенными ручными;

Г) рычажными ножницами.

Вопрос 5. Выберите правильный ответ.

Выберите формулу по которой будет рассчитываться длина заготовки , для изготовления скобы

А) L = l +π/2∙(r + S/2)+l

Б) L = l +π/2∙(r + S/2)+l + π/2∙(r + S/2)+l

В) L = l +απ/180∙(r + S/2)+l

Вопрос 6. Укажите номер правильного ответа.

Как называется инструменты, применяемые для обработки отверстий?

А) развертки;

Б) сверла;

В) зенкеры;

Г) цековки

Вопрос 7. Выберите правильный ответ.

Какой вид опиливания изображен на рисунке?

А) косым штрихом;

Б) опиливание прямым штрихом поперек заготовки;

В) опиливание прямым штрихом вдоль заготовки.

Вопрос 8. Выберите правильный ответ

Укажите, какая посадка изображена:

А) с зазором;

Б) переходная;

В) с натягом

.

Вопрос 9. Установите соответствие между операцией и инструментом с приспособлением.


Операция

Инструменты и приспособления

1. Ударные работы

А) Напильники: драчёвые, личные, бархатные, квадратные, плоские, трёхгранные, круглые, ромбические.

2. Сверление отверстий

Б) Зубило, крейцмейсель, ручные ножницы для резки листового металла, ножовка по металлу, шлицовка, рычажные ножницы.

3. Закрепление и зажим

В) Слесарные молотки, киянка.

4. Опиливание

Г) Стальная линейка, штангенциркуль, измерительный циркуль(с острыми концами),угольник, угломер, чертилка, кернер.

5. Рубка и разрезание металла

Д) Дрель с ручным приводом, электродрель, спиральные свёрла, зенкер, зенковка, развертка.

6. Измерение и разметка

Е) Тиски верстачные и ручные, круглогубцы, плоскогубцы, пассатижы.

1. ……; 4. ……;

2. ……; 5. ……;

3. ……; 6. ……;

Вопрос 10. Ответьте на вопрос.

Как называется вид правки, изображенный на картинке?

Вопрос 11. Выберите правильный ответ.

Определите длину подлежащего нагреву участка трубы диаметром 80мм. при гибке в горячем состоянии, если угол изгиба составляет 75◦.

А) 440мм;

Б) 240мм;

В) 300мм.




















Тест № 2

1. Ответственная операция, от которой зависит качество будущего изделия и экономное расходование материала:

а) опиливание

б) рубка

в) разметка

г) склеивание.

2. Изображение детали, выполненное с указанием ее размеров в масштабе:

а) рисунок

б) чертеж

в) эскиз

г) картинка.

3. Основная линия, предварительно размеченная на заготовке:

а) перпендикуляр

б) радиус

в) диаметр

г) базовая линия.

4. Единица измерения, применяемая при разметке деталей:

а) миллиметр

б) сантиметр

в) метр

г) километр.

5 Разметочная линия на изделии из тонколистового металла:

а) линейка

б) риска

в) картинка

г) контур.

6. Разметку заготовок из тонколистового металла проводят с помощью острозаточенного стального стрежня, который называется:

а) гвоздь

б) зубило

в) рашпиль

г) чертилка

7. В качестве разметочного инструмента для проведения окружностей используют:

а) угольник

б) циркуль

в) линейку

г) рейсмус.

8. Образец, по которому размечают одинаковые по форме детали:

а) шаблон

б) рисунок

в) картинка

г) контур.

9. Развернутый на плоскости контур листовой заготовки называется:

а) чертилка

б) длина окружности

в) развертка

г) риска.

10. Инструмент, с помощью которого проводят при разметке перпендикулярные линии:

а) рейсмус

б) слесарный угольник

в) циркуль

г) линейка.


Тест № 3


 1. ​ При работе с острыми инструментами: чертилками, циркулями разметочными, кернерами класть их в карманы спецодежды:

а) разрешается

б) запрещается

в) разрешается с расположением верхних острых концов вверх

2. ​ При рубке металла расстояние от пальцев до ударной части зубила должно быть:

а) 10-15 мм

б) 20-25 мм

в) не более 20 мм

3. При рубке металла рекомендуется пользоваться такими защитными средствами как:

а) защитные очки, резиновая шайба, защитная сетка, решётка под ноги (+)

б) защитная сетка, защитные очки, верхонки, спецодежда

в) верхонки, резиновая шайба, решётка под ноги, резиновые сапоги (или калоши)

4. Угол наклона зубила к плоскости должен быть:

а) не менее 45º

б) 25º-30º

в) не менее 30º-35º

5. Высота защитного экрана при рубке металла должна быть:

а) не больше 80 см

б) 50 см

в) не менее 1 м

6. При рубке листового металла тисках запрещается наносить:

а) кистевые удары

б) локтевые удары

в) плечевые удары

7. Править и рихтовать треснутые закалённые детали:

а) запрещается

б) разрешается

в) разрешается с применением защитных очков

8. При резке металла заканчивать резку необходимо:

а) до края заготовки

б) за 2-3 мм до края заготовки, а затем переломить её

в) за 1 мм до края, а затем переломить её

9. Максимальный зазор между кругом и подручником должен быть:

а) 1-2 мм

б) 2-3 мм

в) не более 5 мм

10. При опиливании металла располагать пальцы левой руки на напильнике на расстоянии:

а) 10-20 мм

б) не более 20 мм

в) 20-30 мм

11. Насаживать рукоятку на напильник нужно:

а) ударяя по напильнику

б) ударом о верстак

в) с помощью тисков

12. При горизонтальном сверлении в тисках нижняя граница отверстия должна располагаться:

а) выше уровня губок не менее чем на 1 Ď- диаметра патрона

б) выше уровня губок не менее чем на 0,5 Ď- диаметра патрона

в) выше уровня губок не менее чем на 0,3 Ď- диаметра патрона

13. Качество резьбы проверяется при помощи:

а) болта

б) пальца

в) калибр-пробки

14. Ручки для молотков и напильников делают из древесины:

а) мягких лиственных пород

б) хвойных пород

в) твёрдых лиственных пород


Тест № 4

1. К тонкому листовому металлу относятся листы металла:

a. толщиной до 2 мм b. толщиной до 1 мм c. толщиной от 0,5 мм до 1 мм

2. Нанесение на заготовку линий и точек для обозначения границ обработки и центров отверстий называется:

a. эскиз b. Разметка c. чертёж

3. К какому виду соединений относится клёпка?

a. разъёмным b. Неразъёмным c. неподвижным

4. Инструмент для нарезания внутренней резьбы называется:

a. плашка b. Вороток c. метчик

5. Кернер - это инструмент, используемый:

a. для выполнения отверстий b. для рубки металла c. для разметки

6. Шарнирное соединение относится:

a. к неразъёмным соединениям b. к неподвижным соединениям c. к подвижным соединениям

7. Распиливание отверстий и пройм выполняется:

a. напильником b. круглым напильником c. слесарной ножовкой

8. Изображение детали в натуральную величину или в масштабе с простановкой размеров - это:

a. чертёж b. Эскиз c. наглядное изображение

9. Из перечисленных напильников наиболее крупную насечку имеет:

a. драчёвый; b. бархатный; c. личной.

10.Отделка изделий служит для:

a. придания изделию лучшего эстетического вида;

b. придания изделию лучшего эстетического вида, защиты изделия от коррозии;

c. придания изделию лучшего эстетического вида, защиты изделия от коррозии, продления срока службы изделия.

11.Инструмент для нарезания наружной резьбы - это:

a. плашка b. Метчик c. вороток

12.. На токарном станке ТВ-7 можно выполнить следующие операции:

a. обтачивание, нарезание резьбы, фрезерование

b. обтачивание, сверление, нарезание резьбы, растачивание

c. обтачивание, сверление, фрезерование канавок, шлифование

13.На каком из перечисленных станков осуществляются основные движения: вращательное и поступательное движения инструмента?

a. На сверлильном b. На токарном c. На фрезерном

14.Для закрепления заготовок на сверлильном станке служат:

a. трёхкулачковый патрон, машинные тиски, прижимные планки

b. слесарные тиски, прижимные планки, ручные тиски

c. машинные тиски, прижимные планки, ручные тиски

15.Точность измерения штангенциркуля ШЦ-1:

a. 0,05 мм b. 0,1 мм c. 1 мм




Тест№ 5

Слесарная ножовка

  1. Штифты, Рамка, Неподвижная головка, Ножовочное плотно, Подвижная головка, Хвостовик с ручкой, Гайка, Прорези

  2. Гайка, Рамка, Подвижная головка, Ножовочное полотно, Неподвижная головка, Хвостовик с ручкой, Штифты, Прорези

  3. Гайка, Рамка, Неподвижная головка, Ножовочное полотно, Подвижная головка, Хвостовик с ручкой, Прорези, Штифты


Производство проволоки:

  1. Валки, Проволока, Фильеры

  2. Фильеры, Проволока, Валки

  3. Проволока, Валки, Фильеры


Сортовой прокат:

    1. 1Треугольник, 2Уголок, 3Рельс, 4Шестигранник,

    2. 5 Квадрат, 6Полоса, 7Швеллер, 8Круг

    3. 1Треугольник, 2Рельс, 3Уголок,4 Шестигранник, 5Квадрат, 6Полоса, 7Швеллер, 8Круг

    4. 1Уголок, 2Треугольник, 3Швеллер, 4Рельс, 5Квадрат, 6Полоса, 7Шестигранник, 8Круг






Изготовление тонколистового металла

  1. заготовка, Валки, Ролики

  2. Ролики, Заготовка, Валки

  3. Валки, Ролики, Заготовка




Инструмент для разметки по металлу

  1. Масштабная линейка, Столярный угольник, Карандаш, Разметочный циркуль, Кернер

  2. Масштабная линейка, Слесарный, угольник, Карандаш, Разметочный циркуль, Кернер

  3. Масштабная линейка, Слесарный угольник, Чертилка, Кернер, Разметочный циркуль



Сверлильный станок

Основание, Патрон, Кнопки, включения, Рукоятка подач, Электродвигатель, Ременная передача, Кожух, защитный, Шпиндельная бабка, Колонка

Основание, Кнопки, включения, Патрон, Рукоятка подач, Шпиндельная бабка, Ременная передача, Кожух защитный, электродвигатель, Колонка

Основание, Кнопки включения, Электродвигатель, Рукоятка подач, Шпиндельная бабка, Ременная передача, Кожух защитный, Патрон, Колонка





Комплект для нарезания метрической резьбы

1 2 3

  1. Черновой, Средний, Чистовой

  2. Черновой, Чистовой, Средний

  3. Чистовой, Средний, Черновой


Профили насечек напильника


  1. Одинарная, Рашпильная, Двойная

  2. Рашпильная, Двойная, Одинарная

  3. Одинарная, Двойная, Рашпильная


Виды заклёпок

  1. Полупотайная, Потайная, Плоская, Полукруглая

  2. Потайная, Полукруглая, Полупотайная, Плоская

  3. Потайная, Полупотайная, Полукруглая, Плоская

Штангенциркуль

  1. Штанга, Верхняя неподвижная губка, Верхняя подвижная губка, Подвижная рамка, Глубомер, Нониус, Нижняя подвижная губка, Нижняя неподвижная губка, Зажимной винт

  2. Штанга, Верхняя неподвижная губка, Верхняя подвижная, Губка, Подвижная рамка, Зажимной винт, Глубиномер, Нониус, Нижняя подвижная губка, Нижняя неподвижная губка

  3. Глубомер, Верхняя неподвижная губка, Верхняя подвижная губка, Нониус, Зажимной винт, Штанга, Подвижная рамка, Нижняя подвижная губка, Нижняя неподвижная губка

















  1. Корпус, Рукоятка, Выключатель, Патрон, Шпиндель, Сверло

  2. Рукоятка, Выключатель, Корпус, Шпиндель, Патрон, Сверло

  3. Рукоятка, Выключатель, Корпус, Патрон, Шпиндель, Сверло


Механические передачи

1 2 3




  1. Ременная, Реечная, Зубчатая

  2. Верёвочная, Зубчатая, Реечная

  3. Ременная, Зубчатая, Реечная


Профили насечек напильника


  1. Одинарная, Рашпильная, Двойная

  2. Рашпильная, Двойная, Одинарная

  3. Одинарная, Двойная, Рашпильная





Министерство образования и науки Республики Казахстан

Управление образования Карагандинской области

КГУ «Темиртауский профессионально-технический колледж»

















Рабочая тетрадь

по производственному обучению





















Темиртау 2017




Автор: Оспанова Анар Армиевна

Должность мастер производственного обучения

КГУ «ТПТК» г. Темиртау ____________ Оспанова А.А.

Рецензенты: Головко Н.Ю. Председатель ЦМК ТД.

Преподаватель спец дисциплин. КГУ «ТПТК».

Мукушев Б.А. мастер производственного обучения. КГУ «ТПТК».

Рассмотрено и согласовано ЦМК ТД.

Протокол № _____ от «____» ________2017г

Председатель ЦМК ТД:

________________ Головко Н.Ю.







Получите в подарок сайт учителя

Предмет: Прочее

Категория: Прочее

Целевая аудитория: Прочее

Скачать
Рабочая тетрадь по производственному обучению

Автор: Оспанова Анар Армиевна

Дата: 13.06.2017

Номер свидетельства: 421601

Похожие файлы

object(ArrayObject)#851 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(156) "Рабочая тетрадь производственного обучения по теме:"Обработка мяса и мясопродуктов" "
    ["seo_title"] => string(92) "rabochaia-tietrad-proizvodstviennogho-obuchieniia-po-tiemie-obrabotka-miasa-i-miasoproduktov"
    ["file_id"] => string(6) "215074"
    ["category_seo"] => string(12) "tehnologiyad"
    ["subcategory_seo"] => string(12) "planirovanie"
    ["date"] => string(10) "1432564460"
  }
}
object(ArrayObject)#873 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(82) "рабочая тетрадь производственного обучения "
    ["seo_title"] => string(49) "rabochaia-tietrad-proizvodstviennogho-obuchieniia"
    ["file_id"] => string(6) "213721"
    ["category_seo"] => string(7) "prochee"
    ["subcategory_seo"] => string(7) "prochee"
    ["date"] => string(10) "1432127743"
  }
}
object(ArrayObject)#851 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(178) "План конспект урока производственного обучения по профессии 08.01.07 Мастер общестроительных работ"
    ["seo_title"] => string(80) "plan_konspiekt_uroka_proizvodstviennogho_obuchieniia_po_profiessii_08_01_07_mast"
    ["file_id"] => string(6) "465751"
    ["category_seo"] => string(7) "prochee"
    ["subcategory_seo"] => string(5) "uroki"
    ["date"] => string(10) "1523383889"
  }
}
object(ArrayObject)#873 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(169) "Методическая разработка:" Рабочая тетрадь как средство развития познавательной активности""
    ["seo_title"] => string(96) "mietodichieskaia-razrabotka-rabochaia-tietrad-kak-sriedstvo-razvitiia-poznavatiel-noi-aktivnosti"
    ["file_id"] => string(6) "322340"
    ["category_seo"] => string(12) "tehnologiyam"
    ["subcategory_seo"] => string(7) "prochee"
    ["date"] => string(10) "1461572059"
  }
}
object(ArrayObject)#851 (1) {
  ["storage":"ArrayObject":private] => array(6) {
    ["title"] => string(91) "Рабочая тетрадь №1 по производственному обучению"
    ["seo_title"] => string(50) "rabochaia_tetrad_1_po_proizvodstvennomu_obucheniiu"
    ["file_id"] => string(6) "550253"
    ["category_seo"] => string(12) "tehnologiyad"
    ["subcategory_seo"] => string(7) "prochee"
    ["date"] => string(10) "1589817615"
  }
}

Получите в подарок сайт учителя

Видеоуроки для учителей

Курсы для учителей

ПОЛУЧИТЕ СВИДЕТЕЛЬСТВО МГНОВЕННО

Добавить свою работу

* Свидетельство о публикации выдается БЕСПЛАТНО, СРАЗУ же после добавления Вами Вашей работы на сайт

Удобный поиск материалов для учителей

Ваш личный кабинет
Проверка свидетельства
