«Сварочное оборудование»

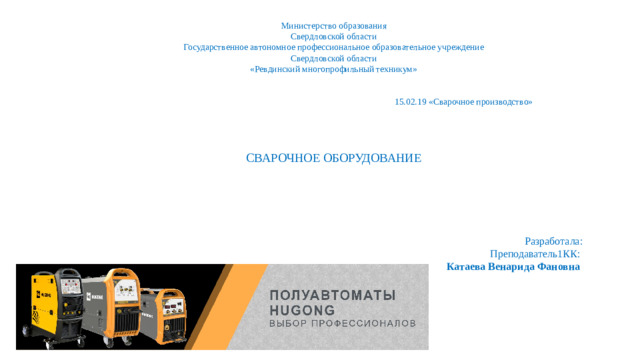

Министерство образования Свердловской области Государственное автономное профессиональное образовательное учреждение Свердловской области «Ревдинский многопрофильный техникум» 15.02.19 «Сварочное производство» СВАРОЧНОЕ ОБОРУДОВАНИЕ

Разработала:

Преподаватель1КК:

Катаева Венарида Фановна

HUGONG (хугонг)

Сварка ММА (Дуговая сварка с покрытым электродом) подходят для сварки чугуна, нержавеющей и малоуглеродистой стали. У наших сварочных аппаратов простые настройки с дополнительными функциями, которые облегчают работу и подходят как для бытовой, так и профессиональной сварки;
Сварка MIG/MAG (MIG – сварка с применением инертного газа, MAG же использует активный газ). Многофункциональные аппараты для сварки, которые подходят для работы с чугуном, хромоникелевыми нержавеющими сталями, алюминием и производными сплавами. Режимы одинарного и двойного пульса помогают сделать качественный шов. Удобное в использование сварочное оборудование-полуавтомат подойдет и профессионалу, и новичку;
Сварка TIG (Аргонодуговая сварка). Однофазные и двухфазные аппараты для эффективной сварки латунных, титановых, алюминиевых объектов и их сплавов. Эти аппараты предназначены для профессиональных, сложных работ. В наших аппаратах используется тоннельная система охлаждения с инверторной технологией, базирующихся на новых IGBT транзисторах.;
Плазменная резка. Промышленное оборудование для воздушно-плазменной резки токопроводящих металлов в толщину 1-60 мм.;
Сварочные тракторы. Универсальные промышленные аппараты для сварки любых видов стали в толщину 3-350 мм. Быстрая и качественная сварка с лучшим соединением.;
Лазерная сварка;
Дополнительное оборудование.

Поставляемые нам инструменты проходят дополнительную сертификацию НАКС по желанию покупателей, чтобы подтвердить качество.

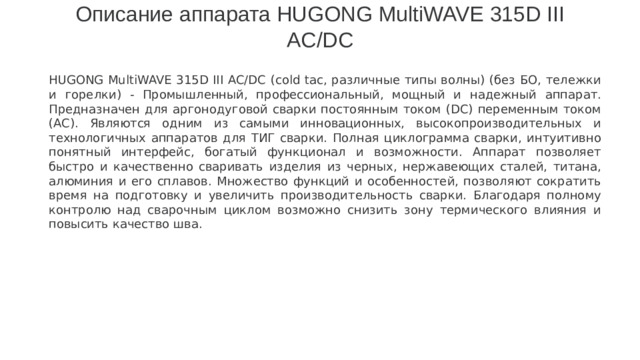

Описание аппарата HUGONG MultiWAVE 315D III AC/DC

HUGONG MultiWAVE 315D III AC/DC (cold tac, различные типы волны) (без БО, тележки и горелки) - Промышленный, профессиональный, мощный и надежный аппарат. Предназначен для аргонодуговой сварки постоянным током (DC) переменным током (AC). Являются одним из самыми инновационных, высокопроизводительных и технологичных аппаратов для ТИГ сварки. Полная циклограмма сварки, интуитивно понятный интерфейс, богатый функционал и возможности. Аппарат позволяет быстро и качественно сваривать изделия из черных, нержавеющих сталей, титана, алюминия и его сплавов. Множество функций и особенностей, позволяют сократить время на подготовку и увеличить производительность сварки. Благодаря полному контролю над сварочным циклом возможно снизить зону термического влияния и повысить качество шва.

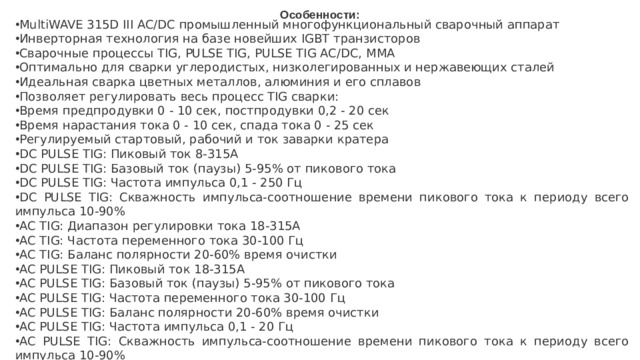

Особенности:

MultiWAVE 315D III AC/DC промышленный многофункциональный сварочный аппарат
Инверторная технология на базе новейших IGBT транзисторов
Сварочные процессы TIG, PULSE TIG, PULSE TIG AC/DC, MMA
Оптимально для сварки углеродистых, низколегированных и нержавеющих сталей
Идеальная сварка цветных металлов, алюминия и его сплавов
Позволяет регулировать весь процесс TIG сварки:
Время предпродувки 0 - 10 cек, постпродувки 0,2 - 20 сек
Время нарастания тока 0 - 10 сек, спада тока 0 - 25 сек
Регулируемый стартовый, рабочий и ток заварки кратера
DC PULSE TIG: Пиковый ток 8-315А
DC PULSE TIG: Базовый ток (паузы) 5-95% от пикового тока
DC PULSE TIG: Частота импульса 0,1 - 250 Гц
DC PULSE TIG: Скважность импульса-соотношение времени пикового тока к периоду всего импульса 10-90%
AC TIG: Диапазон регулировки тока 18-315А
AC TIG: Частота переменного тока 30-100 Гц
AC TIG: Баланс полярности 20-60% время очистки
AC PULSE TIG: Пиковый ток 18-315А
AC PULSE TIG: Базовый ток (паузы) 5-95% от пикового тока
AC PULSE TIG: Частота переменного тока 30-100 Гц
AC PULSE TIG: Баланс полярности 20-60% время очистки
AC PULSE TIG: Частота импульса 0,1 - 20 Гц
AC PULSE TIG: Скважность импульса-соотношение времени пикового тока к периоду всего импульса 10-90%

Особенности:

AC PULSE TIG: Регулируемый пиковый и базовый ток при TIG PULSE
Регулировка частоты импульса 0,5 - 250 Гц
Регулировка баланса импульса 10% - 90%
Сохранение настроек в память
Регулируемый Горячий старт 0-100%
Регулируемый Форсаж дуги 0-100%
Режимы работы горелки 2Т/4Т
Выбор типа поджига дуги TIG LIFT / TIG HF
Подключения TIG горелки: ток- брс, управление - 2 пин, газ - брс, вода - брс
Разъем для подключения TIG педали 5 пин
Индикатор сети
Встроенная термальная защита
Индикатор перегрева
Встроенная защита от скачков напряжения
Охлаждение с помощью встроенного вентилятора и водяное охлаждение горелки
Запатентованная технология
Современный дизайн, высокая мощность и производительность
Поставляется в собранном, готовом к работе виде
Доступно 10 ячеек памяти сварочных Заданий: от 0 до 9.
COLD TACK настройка времени работы 0,05-1,00 сек
COLD TACK настройка времени паузы 0,05-2,00 сек

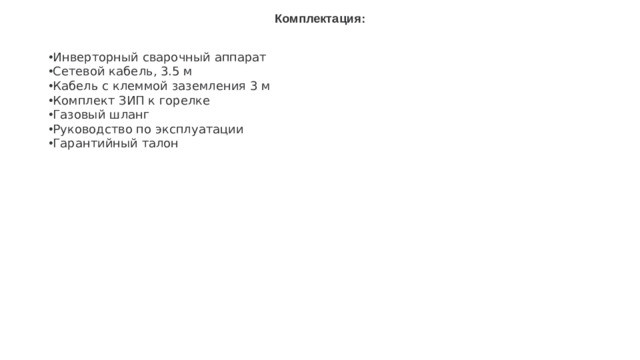

Комплектация:

Инверторный сварочный аппарат
Сетевой кабель, 3.5 м
Кабель с клеммой заземления 3 м
Комплект ЗИП к горелке
Газовый шланг
Руководство по эксплуатации
Гарантийный талон

Характеристики аппарата HUGONG MultiWAVE 315D III AC/DC

Напряжение сети:220
TIG ток (min):10
TIG ток (max):315
Ток MMA (min):20
Ток MMA (max):250
TIG ток при ПВ 35%, A:315
MMA ток при ПВ 35%, A:250
Частота сети, Гц:50/60
Охлаждение :Воздушное\ Жидкостное
Класс защиты:IP21S
Коэффициент мощности:0.80
ПВ (продолжительность включения) %:20
Класс изоляции: F
Напряжение холостого хода, В:70
Потребляемая мощность, кВА:14.50
Диаметр электродов:1-3,2
Диапазон сетевого напряжения, В:±15%
КПД:80
Потребляемый ток:21
Сварочное напряжение:22,6
Гарантийный срок:5
Вес, кг:87
Габаритные размеры:1080х470х165

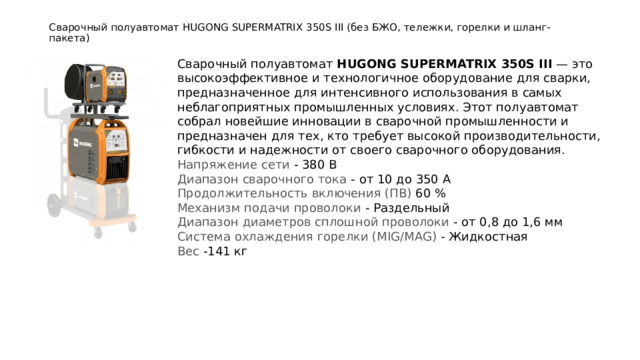

Сварочный полуавтомат HUGONG SUPERMATRIX 350S III (без БЖО, тележки, горелки и шланг-пакета)

Сварочный полуавтомат HUGONG SUPERMATRIX 350S III — это высокоэффективное и технологичное оборудование для сварки, предназначенное для интенсивного использования в самых неблагоприятных промышленных условиях. Этот полуавтомат собрал новейшие инновации в сварочной промышленности и предназначен для тех, кто требует высокой производительности, гибкости и надежности от своего сварочного оборудования.

Напряжение сети - 380 В

Диапазон сварочного тока - от 10 до 350 А

Продолжительность включения (ПВ) 60 %

Механизм подачи проволоки - Раздельный

Диапазон диаметров сплошной проволоки - от 0,8 до 1,6 мм

Система охлаждения горелки (MIG/MAG) - Жидкостная

Вес -141 кг

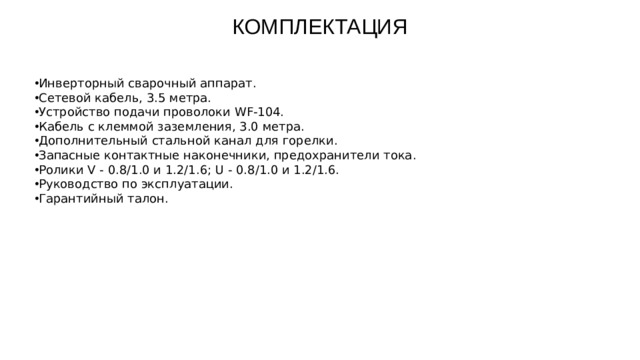

Комплектация

Инверторный сварочный аппарат.
Сетевой кабель, 3.5 метра.
Устройство подачи проволоки WF-104.
Кабель с клеммой заземления, 3.0 метра.
Дополнительный стальной канал для горелки.
Запасные контактные наконечники, предохранители тока.
Ролики V - 0.8/1.0 и 1.2/1.6; U - 0.8/1.0 и 1.2/1.6.
Руководство по эксплуатации.
Гарантийный талон.

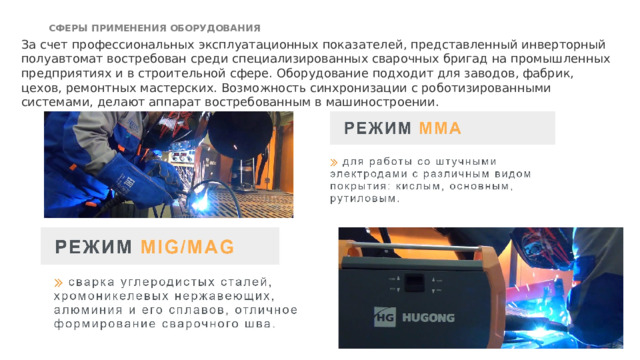

СФЕРЫ ПРИМЕНЕНИЯ ОБОРУДОВАНИЯ

За счет профессиональных эксплуатационных показателей, представленный инверторный полуавтомат востребован среди специализированных сварочных бригад на промышленных предприятиях и в строительной сфере. Оборудование подходит для заводов, фабрик, цехов, ремонтных мастерских. Возможность синхронизации с роботизированными системами, делают аппарат востребованным в машиностроении.
