Проект "Флагшток"

Муниципальное бюджетное общеобразовательное учреждение средняя общеобразовательная школа № 9 г. Пензы

Номинация «Техника и техническое творчество»

Технологический проект

Флагшток

Выполнил ученик 9класса:

Карпов Тимофей.

Руководитель:

Репин Андрей Анатольевич,

учитель технологии

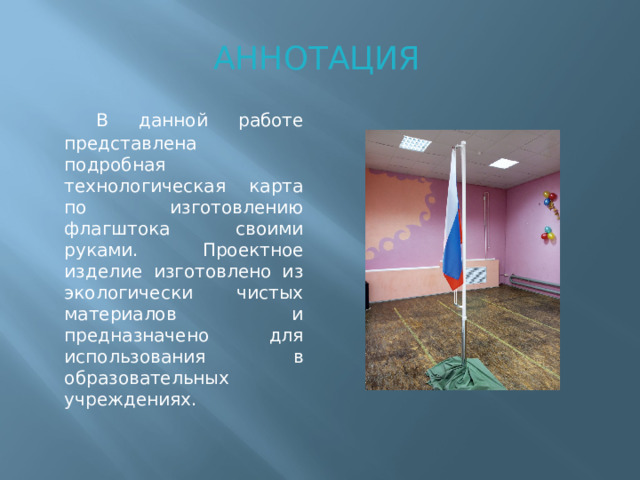

АННОТАЦИЯ

В данной работе представлена подробная технологическая карта по изготовлению флагштока своими руками. Проектное изделие изготовлено из экологически чистых материалов и предназначено для использования в образовательных учреждениях.

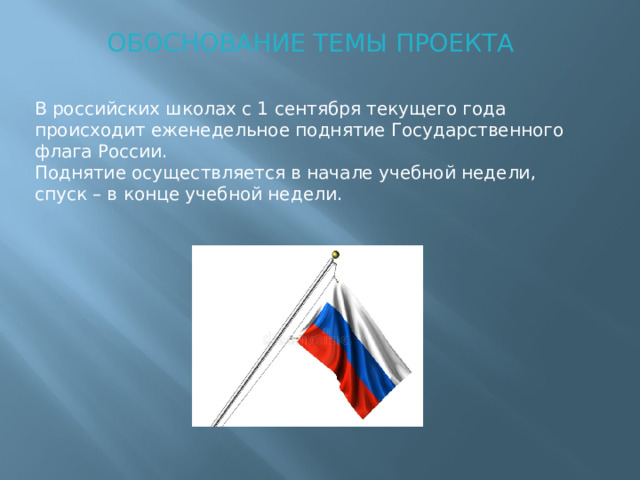

ОБОСНОВАНИЕ ТЕМЫ ПРОЕКТА

В российских школах с 1 сентября текущего года происходит еженедельное поднятие Государственного флага России.

Поднятие осуществляется в начале учебной недели, спуск – в конце учебной недели.

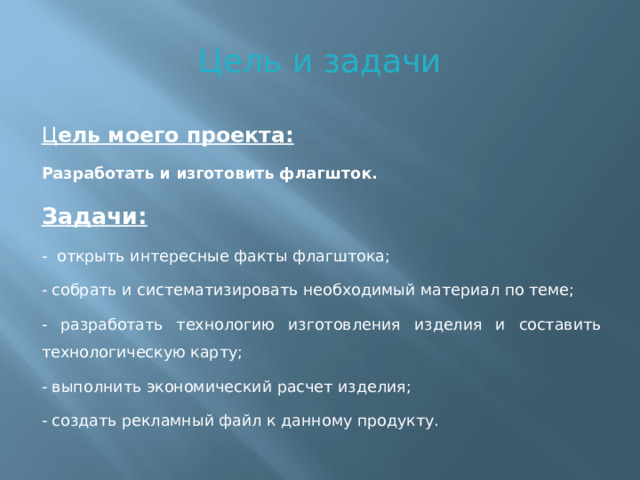

Цель и задачи

Ц ель моего проекта:

Разработать и изготовить флагшток.

Задачи:

- открыть интересные факты флагштока;

- собрать и систематизировать необходимый материал по теме;

- разработать технологию изготовления изделия и составить технологическую карту;

- выполнить экономический расчет изделия;

- создать рекламный файл к данному продукту.

СПРАВКА

• Ранее на Руси шест со стягом (флагом) или со значком (флажком) назывался  чупрунный шест . Самый высокий флагшток в России установлен на центральной площади Благовещенска Амурской области. Его высота, символизирующая годовщину Великой Победы, равна 75 метрам. Государственный флаг размером 25 метров на 16,6 метров подняли с помощью электрического спускоподъемного механизма.

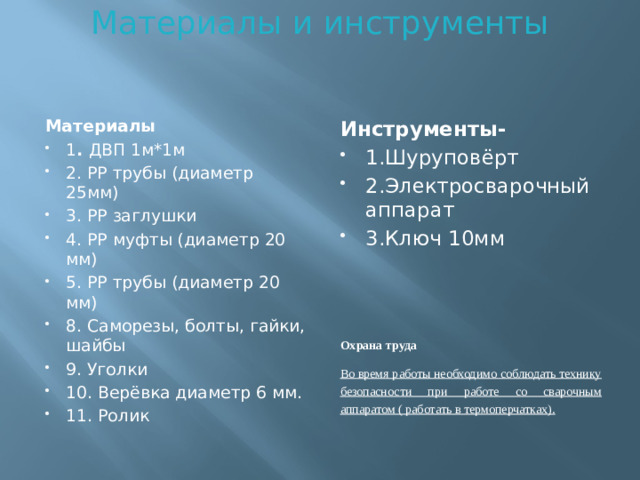

Материалы и инструменты

Материалы

Инструменты-

• 1 . ДВП 1м*1м
• 2. РР трубы (диаметр 25мм)
• 3. РР заглушки
• 4. РР муфты (диаметр 20 мм)
• 5. РР трубы (диаметр 20 мм)
• 8. Саморезы, болты, гайки, шайбы
• 9. Уголки
• 10. Верёвка диаметр 6 мм.
• 11. Ролик

• 1.Шуруповёрт
• 2.Электросварочный аппарат
• 3.Ключ 10мм

Охрана труда

Во время работы необходимо соблюдать технику безопасности при работе со сварочным аппаратом ( работать в термоперчатках).

Обоснование предметной информации и практического опыта

Учебный предмет

Тематика используемой

Математика

информации

Практический опыт

Алгебраические способы решения задач

Физика

Характер интеграции с технологией

Вычислительные навыки по формулам

ИКТ

Физические

Работа с формулами

ОБЖ

Работа в компьютерных программах

способы решения задач

Расчеты конструкций, экономические расчеты, расчет материалов

На каких этапах проектной деятельности реализуется

Расчеты конструкции изделия, расчет себестоимости изделия

PowerPoint

Работа в программах для создания презентации.

Охрана труда

Расчеты энергозатрат по мощности оборудования

История, экономика

Расчет себестоимости изделия

Конструирование основы изделия.

Инструктаж по ТБ

Химия

История изделия

Организация безопасного рабочего места

Работа над презентациейсоздание рекламного продукта

Изучение исторических фактов и сведений.

Органическая химия.

Работа с электроприборами - опасными для жизни

История создания ПС

Изучение свойств материалов

Изучение истории ПС

Определение свойств материалов

Подбор материалов для изготовления ПС

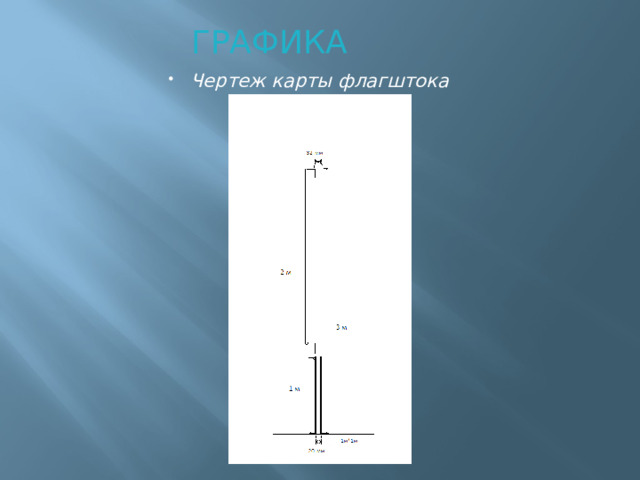

ГРАФИКА

• Чертеж карты флагштока

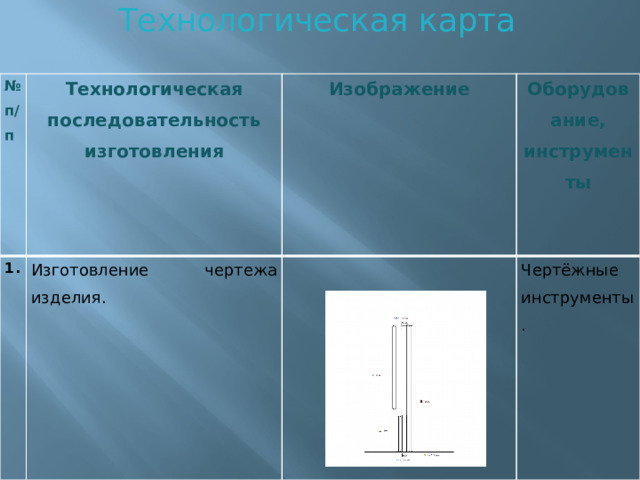

Технологическая карта

№

п/п

Технологическая последовательность изготовления

1.


Изготовление чертежа изделия.

Оборудование, инструменты

Чертёжные инструменты.

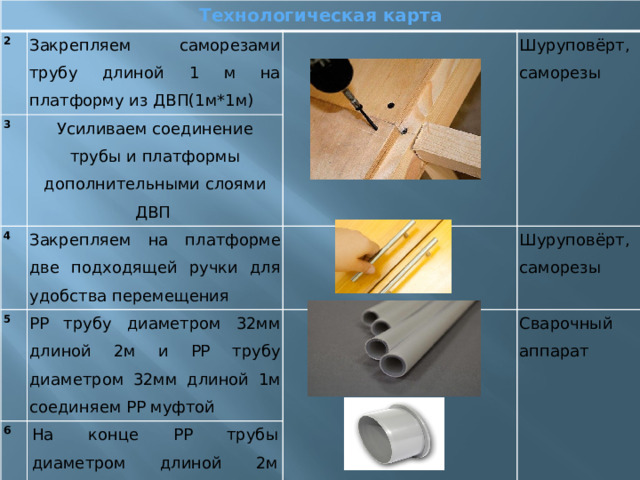

Технологическая карта

2

Закрепляем саморезами трубу длиной 1 м на платформу из ДВП(1м*1м)

3

Усиливаем соединение трубы и платформы дополнительными слоями ДВП

4

Шуруповёрт, саморезы

Закрепляем на платформе две подходящей ручки для удобства перемещения

5

6

РР трубу диаметром 32мм длиной 2м и РР трубу диаметром 32мм длиной 1м соединяем РР муфтой

Шуруповёрт, саморезы

На конце РР трубы диаметром длиной 2м ставим РР заглушку

Сварочный аппарат

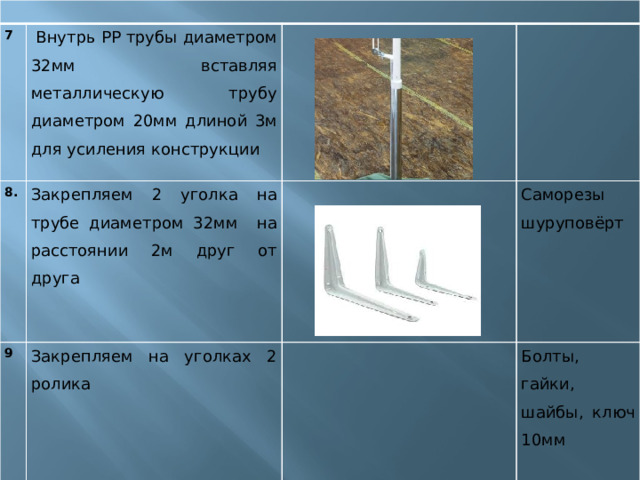

7

Внутрь РР трубы диаметром 32мм вставляя металлическую трубу диаметром 20мм длиной 3м для усиления конструкции

8.

Закрепляем 2 уголка на трубе диаметром 32мм на расстоянии 2м друг от друга

9

Закрепляем на уголках 2 ролика

Саморезы шуруповёрт

Болты, гайки, шайбы, ключ 10мм

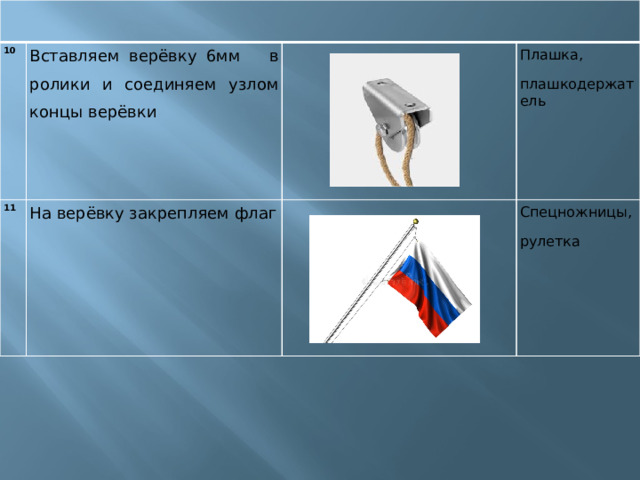

10

Вставляем верёвку 6мм в ролики и соединяем узлом концы верёвки

11

На верёвку закрепляем флаг

Плашка,

плашкодержатель

Спецножницы,

рулетка

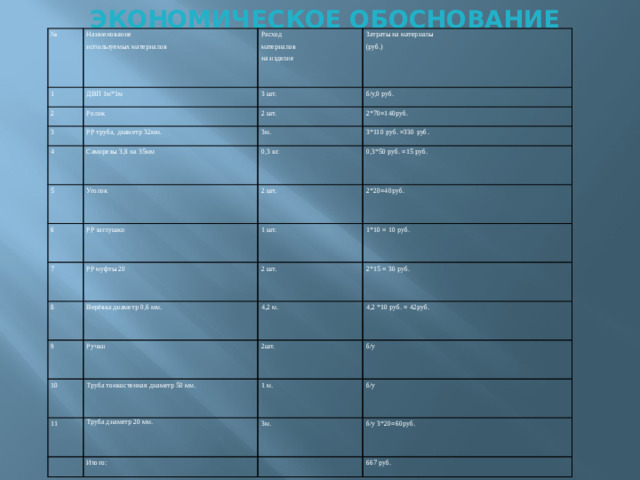

ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ

№

Наименование

1

используемых материалов

Расход

2

ДВП 1м*1м

материалов

Затраты на материалы

3 шт.

Ролик

3

(руб.)

на изделие

4

б/у,0 руб.

2 шт.

РР труба, диаметр 32мм.

5

Саморезы 3,8 на 35мм

2*70=140руб.

3м.

3*110 руб. =330 руб.

0,3 кг.

Уголок

6

0,3*50 руб. =15 руб.

2 шт.

7

РР заглушки

8

РР муфты 20

2*20=40руб.

1 шт.

1*10 = 10 руб.

9

2 шт.

Верёвка диаметр 0,6 мм.

Ручки

10

4,2 м.

2*15 = 30 руб.

4,2 *10 руб. = 42руб.

2шт.

Труба тонкостенная диаметр 50 мм.

11

б/у

1 м.

Труба диаметр 20 мм.

б/у

3м.

Итого:

б/у 3*20=60руб.

667 руб.

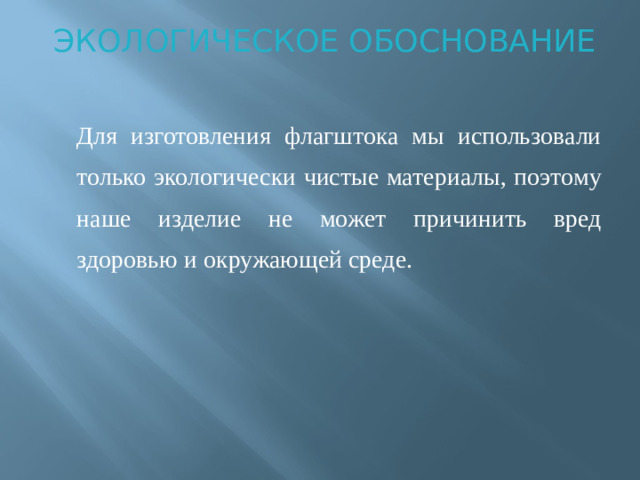

ЭКОЛОГИЧЕСКОЕ ОБОСНОВАНИЕ

Для изготовления флагштока мы использовали только экологически чистые материалы, поэтому наше изделие не может причинить вред здоровью и окружающей среде.

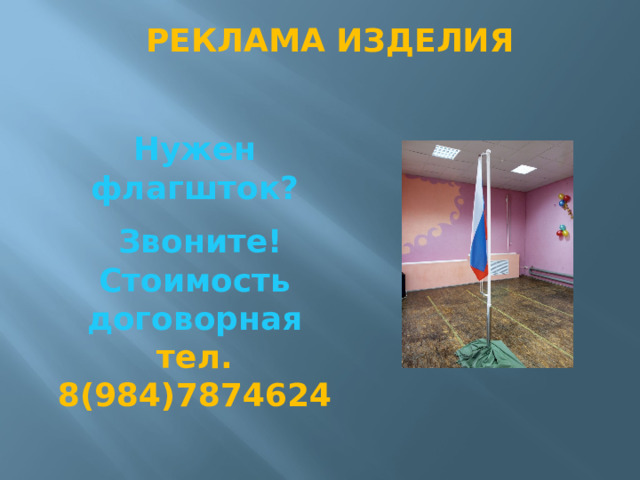

РЕКЛАМА ИЗДЕЛИЯ

Нужен флагшток?

Звоните! Стоимость договорная тел. 8(984)7874624

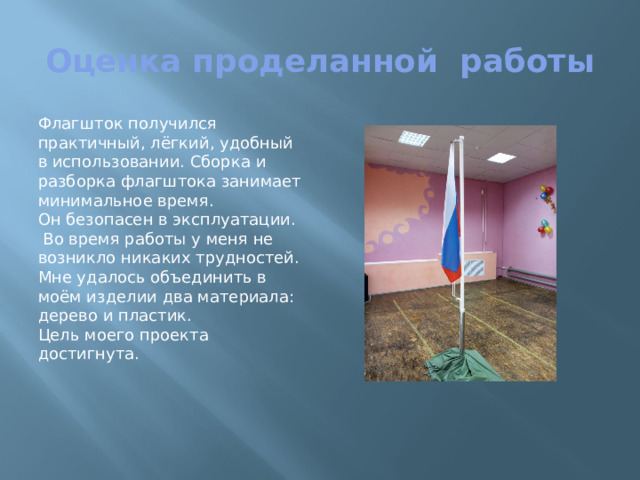

Оценка проделанной работы

Флагшток получился практичный, лёгкий, удобный в использовании. Сборка и разборка флагштока занимает минимальное время.

Он безопасен в эксплуатации.

Во время работы у меня не возникло никаких трудностей.

Мне удалось объединить в моём изделии два материала:

дерево и пластик.

Цель моего проекта достигнута.

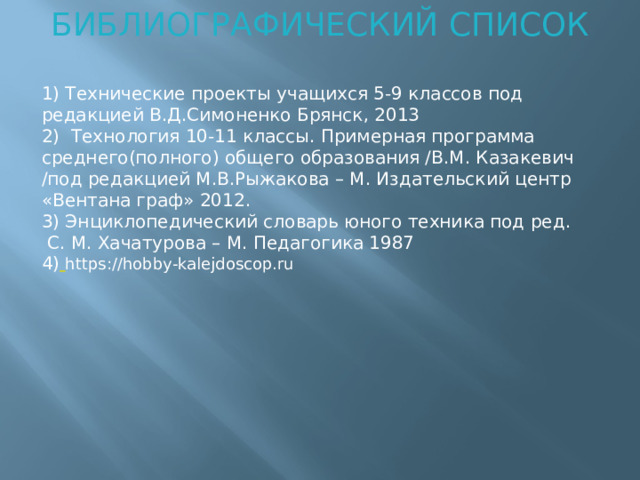

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1) Технические проекты учащихся 5-9 классов под редакцией В.Д.Симоненко Брянск, 2013

2) Технология 10-11 классы. Примерная программа среднего(полного) общего образования /В.М. Казакевич /под редакцией М.В.Рыжакова – М. Издательский центр «Вентана граф» 2012.

3) Энциклопедический словарь юного техника под ред.

С. М. Хачатурова – М. Педагогика 1987

4) https://hobby-kalejdoscop.ru
