Технологический проект «Флагшток»

Муниципальное бюджетное общеобразовательное учреждение

средняя общеобразовательная школа № 9 г. Пензы

Код регистрации

Номинация «Техника и техническое творчество»

Технологический проект

«Флагшток»

Выполнил ученик 9 класса

Карпов Тимофей.

Руководитель:

Репин Андрей Анатольевич,

учитель технологии

Пенза

2023

Содержание

1.Аннотация……………………………………………………………………4

2.Обоснование темы проекта…………………………………………………5

3.Историческая справка………………………………………………………5

4.Теоретическое обоснование………………………………………………...6-8

5.Графика………………………………………………………………………9

6.Технологическая документация……………………………………………10–13

7.Экономическое обоснование………………………………………………13-14

8.Экологическое обоснование………………………………………………14

9.Реклама проекта……………………………………………………………...14

10.Оценка проделанной работы………………………………………………15

11.Библиография………………………………………………………………15

1) АННОТАЦИЯ

В данной работе представлена подробная технологическая карта по изготовлению флагштока своими руками. Проектное изделие изготовлено из экологически чистых материалов ипредназначено для использования в образовательных учреждениях.
2) ОБОСНОВАНИЕ ТЕМЫ ПРОЕКТА

В российских школах с 1 сентября текущего года проходит еженедельное поднятие Государственного флага России. Поднятие осуществляется в начале учебной недели, спуск – в конце учебной недели.

3) ИСТОРИЧЕСКАЯ СПРАВКА

Ранее на Руси шест со стягом (флагом) или со значком (флажком) назывался чупрунный шест.

Иногда флагшток снабжён механизмом для более удобного поднятия флага. В этом случае флаг крепится к верёвке и при помощи простейшего блока поднимается на верхнюю точку флагштока к клоту, при этом сам поднимающий избавлен от необходимости подниматься наверх.

Самый высокий в мире флагшток достигает высоты 170 метров и находится в Саудовской Аравии, в городе Джидда. Флагшток построен в 2014 году и признан Книгой рекордов Гиннеса.

Самый высокий флагшток в России установлен на центральной площади Благовещенска Амурской области. Его высота, символизирующая годовщину Великой Победы, равна 75 метрам. Государственный флаг размером 25 метров на 16,6 метров подняли с помощью электрического спускоподъемного механизма.

4) ТЕОРЕТИЧЕСКОЕ ОБОСНОВАНИЕ

Во время обдумывания проекта у меня возникло несколько идей.

Банк идей

Критерии оценки	1.Из стальной трубы	2.Из деревянного стержня	3.Из полипропиленовой трубы
Внешний вид	4	4	4
Простота изготовления	3	4	4
Затраты на изготовление	3	4	5
Итого баллов:	10	13	14

Идея № 3 получила наибольшую оценку.

Для проектируемого изделия выбраны экологически чистые материалы: ДВП,шайбы РР труба, PPзаглушка, PP муфта (это лёгкий материал, он не подвержен гниению). Данная модель флагштокаэкономически выгодна, компактна, мобильна в использовании.

Цели и задачи проекта

Цель:изготовить флагштоксвоими руками.

Задачи проекта:

-разработать дизайн флагштока;

-разработать и осуществить план действий по изготовлению флагштока.

Требования, предъявляемые к изделию

Изделие должно быть выполнено аккуратно, не нарушая технологию заполнения объекта.

Наше изделие должно отвечать следующим требованиям:

эстетическим – дизайн изделия должен радовать глаз.

экологическим – изделие должно быть выполнено из экологически чистых материалов.

экономическим – изделие должно быть изготовлено из доступных, недорогих материалов и иметь невысокую себестоимость;

технологическим – технологические операции по изготовлению изделия должны быть рациональны, безопасны, доступны.

Экономическая и экологическая оценка будущего изделия и технологии его изготовления

Материалы для флагштока мы выбрали экологически чистые: ДВП, РР труба. Следовательно, их изготовление не принесет вред окружающей среде и нашему здоровью.

Материалы	Инструменты

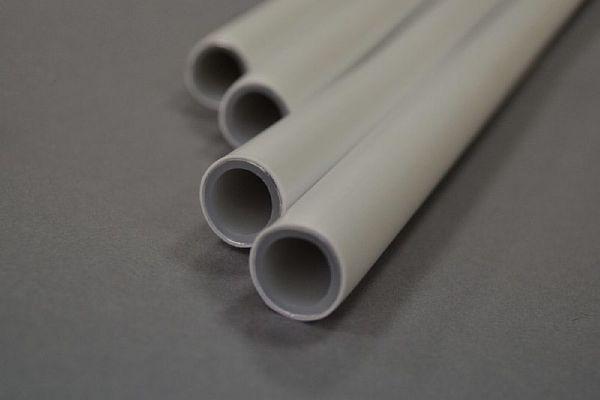

1. ДВП 1м*1м. 2. РР трубы (диаметр 32 мм). 3. РР заглушка (диаметр 32 мм). 4. РР муфты (диаметр 32 мм). 5. Труба (диаметр 20 мм). 6.Саморезы, болты, гайки, шайбы. 7. Уголки. 8.Верёвка диаметр 6 мм. 11. Ролики.	1.Шуруповёрт. 2.Сварочный аппарат. 3.Ключ 10мм. 4.Электролобзик.

Охрана труда

Во время работы необходимо соблюдать технику безопасности при работе со сварочным аппаратом (работать в термоперчатках).

Обоснование предметной информации и практического опыта

Учебный предмет	Тематика используемой информации	Практический опыт	Характер интеграции с технологией	На каких этапах проектной деятельности реализуется
Математика	Алгебраические способы решения задач	Вычислительные навыки по формулам	Расчеты конструкций, экономические расчеты, расчет материалов	Расчеты конструкции изделия, расчет себестоимости изделия
Физика	Физические способы решения задач	Работа с формулами	Расчеты энергозатрат по мощности оборудования	Расчет себестоимости изделия
ИКТ	Работа в компьютерных программах PowerPoint	Работа в программах для создания презентации.	Конструирование основы изделия.	Работа над презентацией, создание рекламного продукта
ОБЖ	Охрана труда	Инструктаж по ТБ	Организация безопасного рабочего места	Работа с электроприборами - опасными для жизни
История, экономика	История изделия	Изучение исторических фактов и сведений.	История создания ПС	Изучение истории ПС
Химия	Органическая химия.	Изучение свойств материалов	Определение свойств материалов	Подбор материалов для изготовления ПС

5) ГРАФИКА

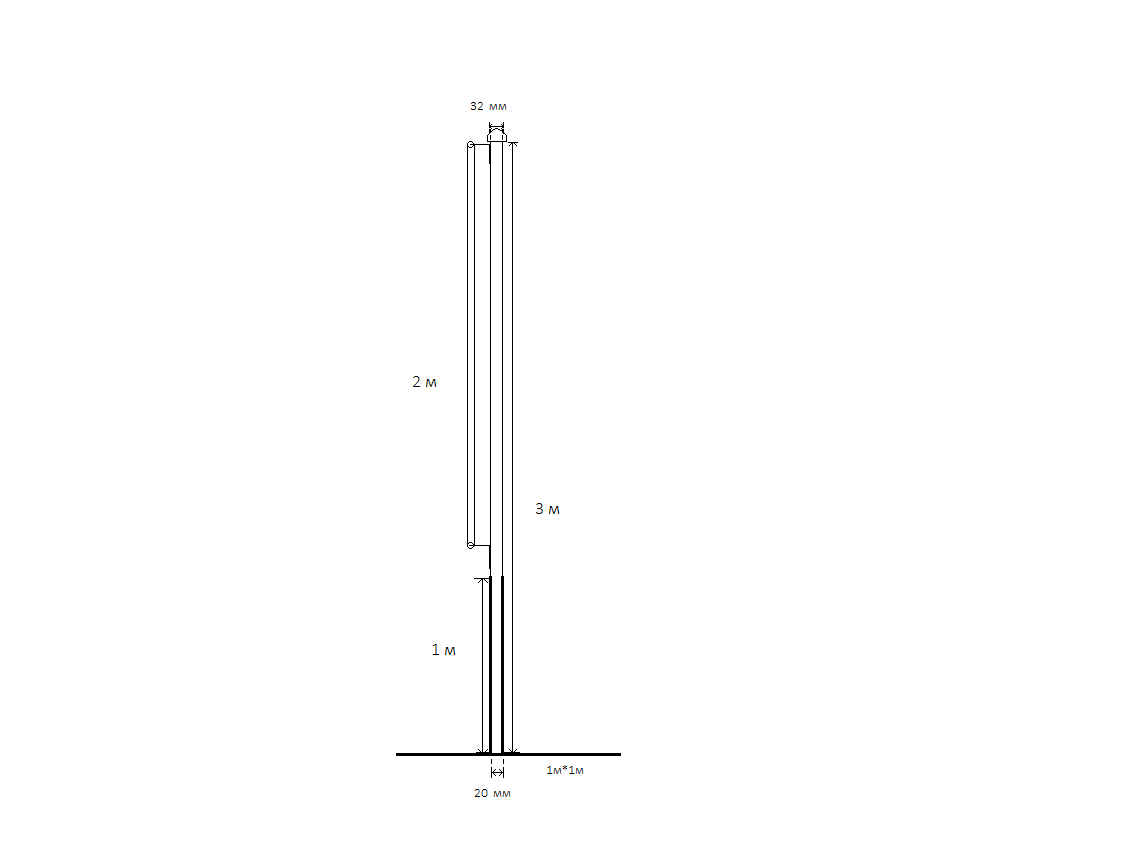

Чертёж карты флагштока

6) ТЕХНОЛОГИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Технологическая карта

№	Последовательность выполнения работ	Графическое изображение	Оборудование инструменты приспособления
1.	Создание чертежаизделия		Чертежные инструменты

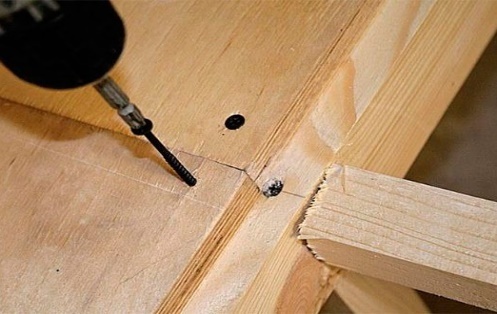

2	Закрепляем саморезами трубу диаметром 50 мм.и длиной 1 м на платформу из ДВП(1м*1м)		Шуруповёрт, саморезы
3	Усиливаем соединение трубы и платформы дополнительными слоями ДВП		Саморезы,шуруповёрт

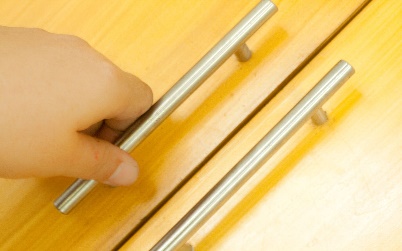

4	Закрепляем на платформе две подходящие ручки для удобства перемещения		Саморезы ,шуруповёрт
5	РР трубу диаметром 32мм длиной 2м и РР трубу диаметром 32мм длиной 1м соединяем РР муфтой		Сварочный аппарат

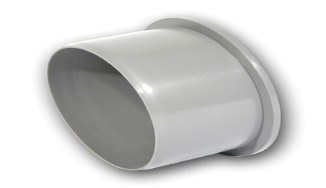

6	На конце РР трубы диаметром длиной 2м ставим РР заглушку		Сварочный аппарат

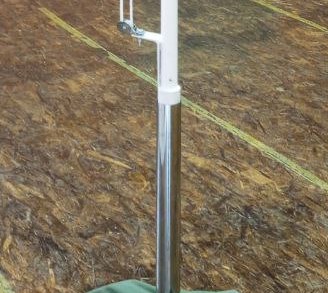

7	Внутрь РР трубы диаметром 32мм вставляем металлическую трубу диаметром 20мм длиной 3м для усиления конструкции
8	Закрепляем 2 уголка на трубе диаметром 32мм на расстоянии 2м друг от друга		Саморезы шуруповёрт
9	Закрепляем на уголках 2 ролика		Болты, гайки, шайбы, ключ 10мм
10	Вставляем верёвку 6мм в ролики и соединяем узлом концы верёвки
11	На верёвку закрепляем флаг

7) ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ

Экономический расчет

№	Наименование используемых материалов	Расход материалов на изделие	Затраты на материалы (руб.)
1	ДВП 1м*1м	3 шт.	б/у,0 руб.
2	Ролик	2шт.	2*70=140руб.
3	РР труба, диаметр 32мм.	3м.	3*110 руб. =330руб.
4	Саморезы 3,8 на 35мм	0,3 кг.	0,3*50 руб. =15 руб.
5	Уголок	2 шт.	2*20=40руб.
6	РР заглушки	1 шт.	1*10 = 10 руб.
7	РР муфты 20	2 шт.	2*15 = 30 руб.
8	Верёвка диаметр 0,6 мм.	4,2 м.	4,2 *10 руб. = 42руб.
9	Ручки	2шт.	б/у
10	Труба тонкостенная диаметр 50 мм.	1 м.	б/у
11	Труба диаметр 20 мм.	3м.	б/у 3*20=60руб.
	Итого:		667 руб.

8) ЭКОЛОГИЧЕСКОЕ ОБОСНОВАНИЕ

Для изготовления флагштока мы использовали только экологически чистые материалы, поэтому наше изделие не может причинить вред здоровью и окружающей среде.

9) РЕКЛАМА

НУЖЕН ФЛАГШТОК? ЗВОНИТЕ! СТОМОСТЬ ДОГОВОРНАЯ. ТЕЛ.8 (984)7874624

10) ОЦЕНКА ПРОДЕЛАННОЙ РАБОТЫ

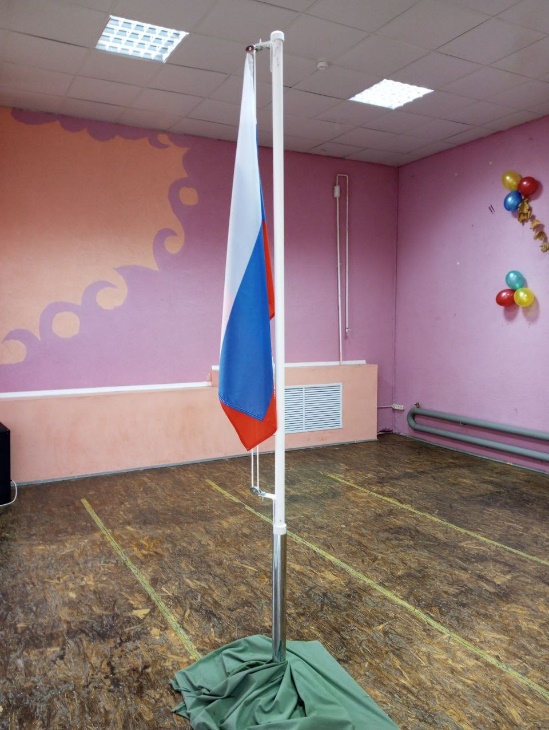

Флагшток получился практичный, лёгкий, удобный в использовании.

Сборка и разборка флагштока занимает минимальное время.

Он безопасен в эксплуатации.

Во время работы у меня не возникло никаких трудностей.

Мне удалось объединить в моём изделии два материала:

дерево и пластик.

Цель моего проекта достигнута.
