«Конспект урока "Сварные швы"»
Тема: Сварные соединения и швы.
Тип урока: комбинированный
Цели урока:
обучающая: сформировать у обучающихся четкое представление о таких понятиях как «сварные соединения», «сварной шов», как они устроены и зачем они нужны;учить классифицировать сварные соединения и швы по разным признакам; учить понимать, как выбор типа шва и способа сварки влияет на качество и прочность соединения;
развивающая: развивать навыки самостоятельной работы, внимание, координацию движений, скорость и технику при выполнении сварных соединений; умение аргументировать свой выбор вида шва; способствовать формированию технологической и технической грамотности, чтобы знания можно было успешно применять на практике;
воспитательная: воспитывать у обучающихся интерес к будущей профессии, осознанное отношение к труду
Ход урока
I. Организационный момент
Приветствие, проверка готовности к занятию, присутствия.
II. Вводный инструктаж
1.Сообщение темы и цели занятия
2. Опрос – актуализация
3. Введение нового материала
Сварка — один из ключевых технологических процессов в машиностроении, строительстве, судостроении и многих других отраслях промышленности. Она позволяет создавать неразъёмные соединения металлических деталей путём установления межатомных связей между ними при нагреве и (или) пластическом деформировании.

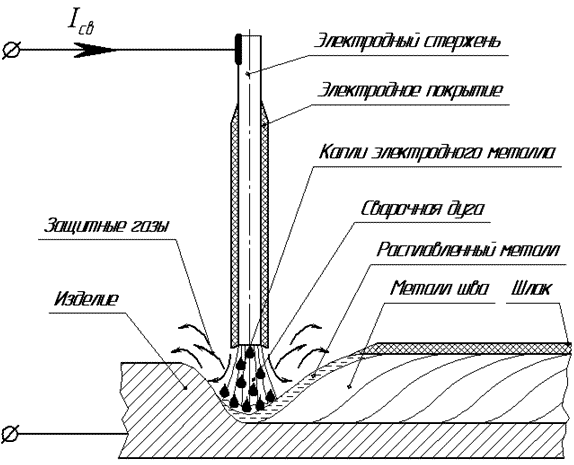

Схема сварки металла.
Кроме того, сварные соединения и швы могут быть использованы, как для стыка металлических деталей из однородного типа стали, так и элементов, выполненных из различных сплавов. При таких сложных работах необходимо правильно подобрать технологию сварки, силу тока, расходные материалы (электроды). Кроме того, сварщик должен обладать достаточным опытом и умениями, чтобы не допустить прожига детали, избежать лишних напряжений и деформации в дальнейшей эксплуатации.

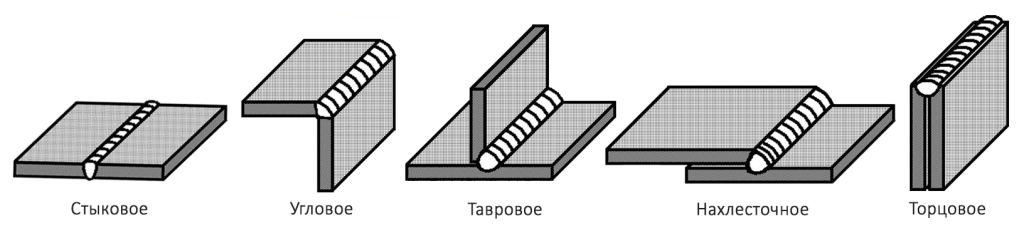

Типы сварных соединений различают по взаимному расположению деталей:
Стыковые. Детали стыкуются торцами и свариваются вдоль плоскости соприкосновения. Это один из самых распространённых типов, обеспечивающий высокую надёжность.
Угловые. Детали расположены под углом друг к другу (обычно менее 90°). Применяются в конструкциях рам, ферм.
Тавровые. Плоскость одной детали примыкает к боковой поверхности другой под углом 90°. Часто используются в машиностроении и при изготовлении металлоконструкций.
Нахлесточные. Одна деталь накладывается на другую. Такой способ обеспечивает хорошую прочность и устойчивость к нагрузкам, но требует большего расхода металла.
Торцевые. Одна деталь располагается вертикально, вторая приваривается к её торцу. Применяются при изготовлении ёмкостей и трубопроводов.
Типы сварных швов классифицируют по разным признакам:
По положению в пространстве: нижние, горизонтальные, вертикальные, потолочные.
По форме поперечного сечения: выпуклые (усиленные), нормальные (плоские), вогнутые (ослабленные).
По протяжённости: сплошные и прерывистые (цепные, шахматные).
По назначению: рабочие (воспринимают рабочие усилия), укрепляющие (повышают жёсткость), закрепительные (для временной фиксации деталей).
Таблица классификаций сварных швов.
Выбор конкретного типа соединения и шва зависит от множества факторов: конструктивных требований, характера нагрузок, технологических возможностей и условий эксплуатации.
Стыковые соединения широко применяются при сварке листовых конструкций, трубопроводов, ёмкостей.
Тавровые соединения часто используются в несущих конструкциях, например, в каркасах зданий.
Нахлесточные соединения удобны для усиления конструкций или при сварке деталей небольшой толщины.
Угловые соединения находят применение в сложных каркасных конструкциях.
Сплошные швы обеспечивают максимальную прочность и герметичность, поэтому их используют там, где требуется полная герметизация или высокие прочностные характеристики.
Прерывистые швы сокращают расход электродов и ускоряют процесс сборки, но применяются при невысоких нагрузках.
Выпуклые швы обладают повышенной прочностью и устойчивостью к динамическим нагрузкам, поэтому их используют в узлах, испытывающих значительные статические нагрузки.
Вогнутые швы, напротив, имеют меньшую прочность и применяются преимущественно при сварке тонких металлов.
По способу применяемой технологии сварки:
дуговая сварка без применения дополнительных средств (газа, флюса);
сварка, выполненная в среде с наличием газа (например, аргона).
По количеству нанесения сварочных элементов:
односторонний;
двухстороннее соединение;
многослойные.
По количеству металла, который образовался в результате наплавления:
нормальное;
усиленное;
ослабленное.
Обычно нет строгого разделения по всем типам классификаций. При работе сварные соединения могут быть прямолинейные стыковые усиленные. То есть сочетания могут быть самыми разнообразными, в зависимости от сложности металлической конструкции, требований жесткости и надежности, наличия расходных материалов, а также мастерства сварщика.
По типу краев, которые участвуют при сваривании, стыковые сварные соединения можно разделить на:
детали, которые не имеют скоса кромки. Они должны быть толщиной 3-5 мм;
элементы, которые имеют криволинейную кромку;
детали с кромкой, образующей букву «U», их толщина составляет 20-60 мм;
детали, у которых кромка имеет вид «Х», толщина металла 12-40 мм.
С развитием технологий появились новые методы сварки, расширяющие возможности:
Лазерная сварка обеспечивает высокую точность и применяется в электронике, аэрокосмической и автомобильной промышленности.
Сварка в защитных газах (MIG/MAG) повышает производительность и качество шва, используется для работы с легированными сталями и цветными металлами.
Электрошлаковая сварка незаменима при соединении деталей большой толщины (от 30 мм и более).
Качество сварного соединения напрямую влияет на надёжность и безопасность конструкции. Для этого применяется комплекс методов контроля: от визуального осмотра до ультразвукового и радиографического методов, позволяющих выявить внутренние дефекты.
Таким образом, выбор типа сварного соединения и шва — это баланс между требуемой прочностью, условиями эксплуатации, технологическими возможностями и экономическими факторами. Понимание принципов классификации и применения различных способов сварки — ключевая компетенция для инженера или сварщика.
