Также как и большинство иных видов разметки, разметка в виде различного рода надписей и стрелок дублирует дорожные знаки.
Рис. 3 «Разметка в виде надписей, стрелок и пиктограмм»
Направляющие островки 1.16.1 - 1.16.3
Разметку применяют для обозначения направляющих островков:
1.16.1 - в местах разделения потоков транспортных средств противоположных направлений и для обозначения островков безопасности на пешеходных переходах;
1.16.2 - в местах разделения потоков транспортных средств одного направления;
1.16.3 - в местах слияния потоков транспортных средств.
Направления движения по полосе 1.18
Применяют данный вид разметки для указания разрешенных на перекрестке направлений движения по полосам, по сути дублируются знаки 5.15.1 "Направления движения по полосам" и 5.15.2 "Направления движения по полосе".
Конец полосы 1.19
Применяется для предупреждения водителя о приближении к концу полосы, дублирует знаки 5.15.5 и 5.15.6 "Конец полосы".
Приближение к стоп-линии 1.20
Дорожная разметка в виде треугольника применяется для предупреждения о приближении к разметке 1.13 "Стоп-линия", наносится на каждой полосе движения.
Приближение к стоп-линии 1.21
Разметку 1.21 применяют для предупреждения о приближении к разметке 1.12 "Стоп-линия", если установлен знак 2.5 «Движение без остановки запрещено», и наносят на каждой полосе движения.
Номер дороги (маршрута) 1.22
Разметку применяют для обозначения номера дороги (маршрута), утвержденного в установленном порядке. Разметку наносят посередине каждой полосы движения, соответствующей направлению дороги (маршрута), перед перекрестком и за ним, когда маршрут в месте пересечения с другой дорогой меняет свое направление.
Полоса для движения маршрутных транспортных средств 1.23
Разметку в виде буквы "А" наносят на дорогах, обозначенных знаком 5.11 «Дорога с полосой для маршрутных транспортных средств», на полосы, предназначенные для движения только маршрутных транспортных средств.
Дублирующая разметка 1.24.1 - 1.24.3
Такую дорожную разметку применяют для дублирования дорожных знаков:
1.24.2 - для дублирования запрещающих знаков 3.24 «Ограничение максимальной скорости»;
1.24.3 применяют для обозначения участков дорог, стояночных площадок (стояночных мест), въездов, выездов и т.п., предназначенных для транспортных средств, управляемых инвалидами I и II групп или перевозящих таких инвалидов.
Необходимо помнить:
Линии 1.1, 1.2.1, 1.3 пересекать запрещается.
Линию 1.2.1 допускается пересекать для остановки транспортного средства на обочине и при выезде с нее в местах, где разрешена остановка или стоянка.
Линии 1.2.2, 1.5, 1.6, 1.7, 1.8 пересекать разрешается с любой стороны.
Линию 1.9 при отсутствии реверсивных светофоров или когда они отключены разрешается пересекать, если она расположена справа от водителя; при включенных реверсивных светофорах - с любой стороны, если она разделяет полосы, по которым движение разрешено в одном направлении. При отключении реверсивных светофоров водитель должен немедленно перестроиться вправо за линию разметки 1.9.
Линию 1.9, разделяющую транспортные потоки противоположных направлений, при выключенных реверсивных светофорах пересекать запрещается.
Линию 1.11 разрешается пересекать со стороны прерывистой, а также со стороны сплошной, но только при завершении обгона или объезда.
Разметка желтого цвета
Существует всего три варианта желтых линий разметки: желтая сплошная линия, желтая прерывистая линия и желтая зигзагообразная (ломаная) линия.

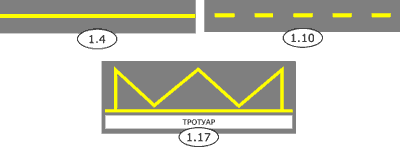

Рис. 4 «Разметка, наносимая желтой краской»
Желтая сплошная линия 1.4
Применяют на участках дорог, где запрещена остановка транспортных средств как отдельно, так и совместно со знаком 3.27 «Остановка запрещена». Разметку наносят на расстоянии 0,1-0,2 м от кромки проезжей части или по верху бордюра.
Желтая прерывистая линия 1.10
Применяется на участках дорог, где запрещена стоянка транспортных средств как отдельно, так и совместно со знаком 3.28 «Стоянка запрещена». Наносят такую дорожную разметку по тому же принципу, что и предыдущий вариант.
Желтая зигзагообразная линия 1.17
Такой вариант дорожной разметки применяется для обозначения остановок маршрутных транспортных средств и стоянок легковых такси. Протяженность разметки определяют с учетом числа одновременно останавливающихся или стоящих транспортных средств, но не менее длины посадочной площадки.
Вертикальная дорожная разметка
Вертикальная разметка не так многочисленна, как горизонтальная. Наносится вертикальная разметка на различного рода сооружения, на бордюрные камни и ограждения. Для такой разметки применяется белая и черная краска, кроме того используются светоотражающие элементы (красные, белые или желтые). Стоит заметить, что разметку наносят не на все сооружения подряд, а только на те, которые могут представлять ту или иную опасность для водителя.
Вертикальная разметка в виде сочетания черных и белых полос на дорожных сооружениях и элементах оборудования дорог показывает их габариты и служит средством зрительного ориентирования.
Рис. 5 «Вертикальная дорожная разметка»
1 – 2.1.1 - 2.1.3 2 – 2.2 3 – 2.3 4 – 2.5 5 – 2.6
Разметку 2.1.1-2.1.3 применяют для обозначения вертикальных элементов мостовых сооружений, опор освещения, деревьев, буферных устройств и прочих препятствий, расположенных в пределах обочины на расстоянии менее 1 м от края проезжей части, при отсутствии обочины, а также в других случаях, когда эти препятствия представляют опасность для движущихся транспортных средств. Разметку 2.1.1 и 2.1.3 наносят на препятствие, расположенное соответственно слева или справа от проезжей части, разметку 2.1.2 - если его можно объехать с обеих сторон.
Разметку 2.2 применяют для обозначения нижнего края пролетных строений мостовых сооружений и порталов тоннелей, расположенных на высоте менее 5 м. Разметку наносят над серединой каждой полосы, по которой осуществляется движение в сторону сооружения. Допускается наносить разметку на пролетных строениях по всей ширине проезжей части, по которой осуществляется движение в сторону сооружения.
Разметку 2.3 применяют для обозначения круглых тумб в случаях, когда они располагаются на разделительных полосах, приподнятых направляющих островках или приподнятых островках безопасности.
Разметку 2.5 применяют для обозначения боковых поверхностей дорожных ограждений, установленных на прямых участках дорог, а также по всей длине ограждений на пересечениях в разных уровнях, крутых поворотах, крутых спусках, в местах сужения проезжей части.
Разметку 2.6 применяют для обозначения боковых поверхностей дорожных ограждений в случаях, когда не должна применяться разметка 2.5.
В случаях, когда значения временных дорожных знаков, размещаемых на переносной стойке, и линией разметки противоречат друг другу, водители должны руководствоваться знаками. В случаях, когда линии временной разметки и линии постоянной разметки противоречат друг другу, водители должны руководствоваться линиями временной разметки.
Список используемой литературы
Федеральный Закон от 10 декабря 1995г. № 196-ФЗ «О безопасности дорожного движения» // Ведомости Федерального Собрания Российской Федерации,1995, № 36, ст.1745.
Зеленин С. Ф. Учебник по вождению автомобиля. Издательство: ООО «Мир автокниг». 2010. 80 с.
Шухман Ю. И. Основы управления автомобилем и безопасность движения. Серия: Учебник водителя. Издательство: За Рулем. 2010. 160 с.
