Долбление сквозных и не сквозных отверстий

Долбление сквозных и не сквозных отверстий

Мастер производственного обучения:

Касымова Жаннар Артуровна

Цель урока : научиться рационально

выполнять приёмы долбления сквозных и не сквозных отверстий.

Задачи:  Закрепить навык выполнения

приема долбления сквозных и не сквозных отверстий; развитие навыков пользования деревообрабатывающими инструментами;

Воспитание у обучающихся внимательности и аккуратность в работе, а также умение вести самоконтроль качества, ответственность, стремление выполнить работу до конца.

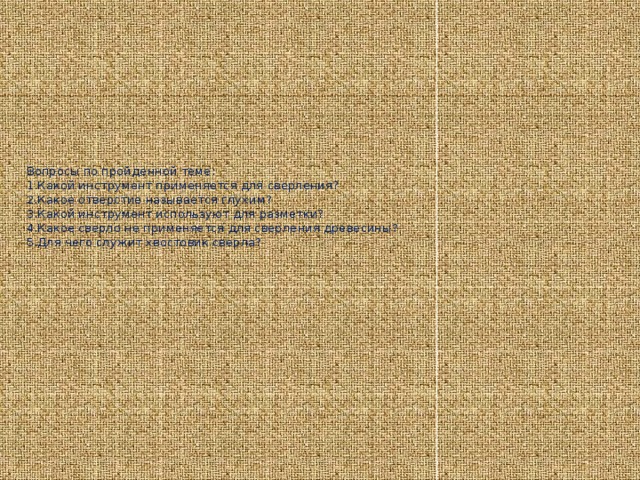

Вопросы по пройденной теме: 1.Какой инструмент применяется для сверления? 2.Какое отверстие называется глухим? 3.Какой инструмент используют для разметки? 4.Какое сверло не применяется для сверления древесины? 5.Для чего служит хвостовик сверла?

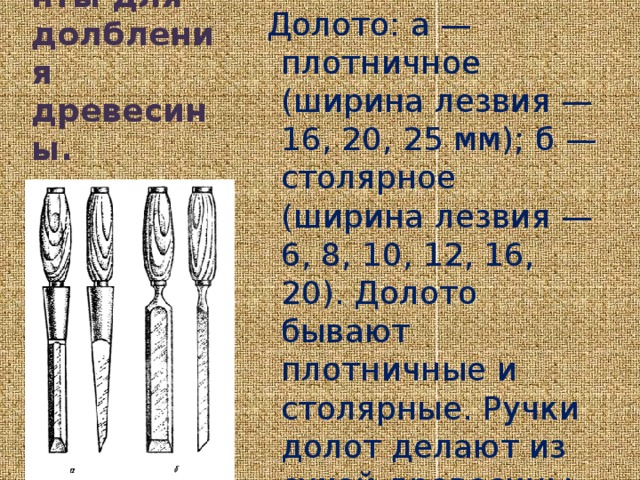

Долото: а — плотничное (ширина лезвия — 16, 20, 25 мм); б — столярное (ширина лезвия — 6, 8, 10, 12, 16, 20). Долото бывают плотничные и столярные. Ручки долот делают из сухой древесины лиственных пород: бука, граба, клена, ясеня и др. мм).

Инструменты для долбления древесины.

• Киянка:
• А) Круглая
• Б) Призматическая
• Киянки, которыми при долблении наносят удары по инструменту. Материалом для киянок служит древесина вяза, граба, калины.

Инструменты для долбления древесины.

Стамески могут быть плоскими и полукруглыми . Плоские стамески делят на толстые и тонкие . Плоские тонкие стамески изготовляют длиной 110 и 120 мм, шириной 12, 15, 18, 20, 25, 30 и 40 мм и толщиной 3 мм. Плоские толстые стамески изготовляют длиной 105, 110 и 120 мм.

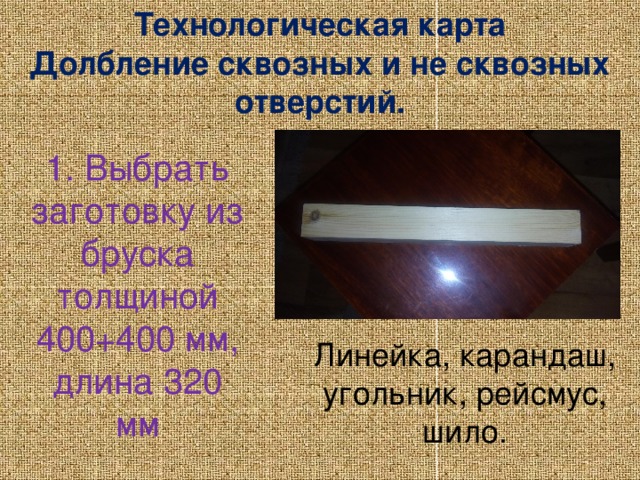

Технологическая карта

Долбление сквозных и не сквозных отверстий.

1. Выбрать заготовку из бруска толщиной 400+400 мм, длина 320 мм

Линейка, карандаш,

угольник, рейсмус, шило.

2. Разметка сквозных и не

сквозных отверстий

40мм-100мм-40мм- 100мм-40мм

Измерительная линейка, карандаш, верстак,

угольник

3. Не сквозное долбление отверстий, глубина 30мм, ширина 10 мм.

Верстак, киянка, долото, стамеска.

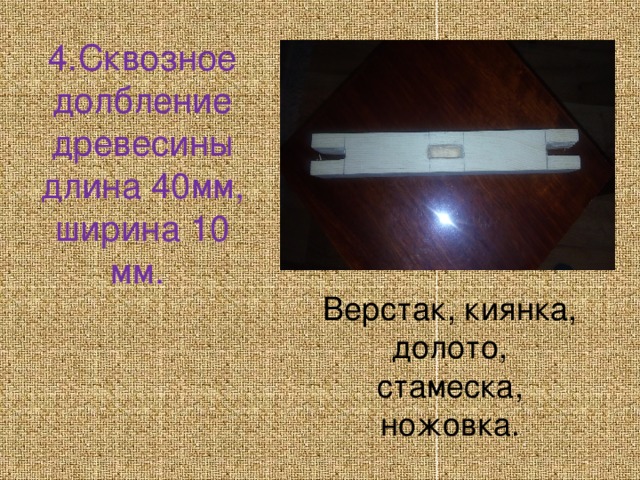

4.Сквозное долбление древесины

длина 40мм, ширина 10 мм.

Верстак, киянка, долото, стамеска, ножовка.

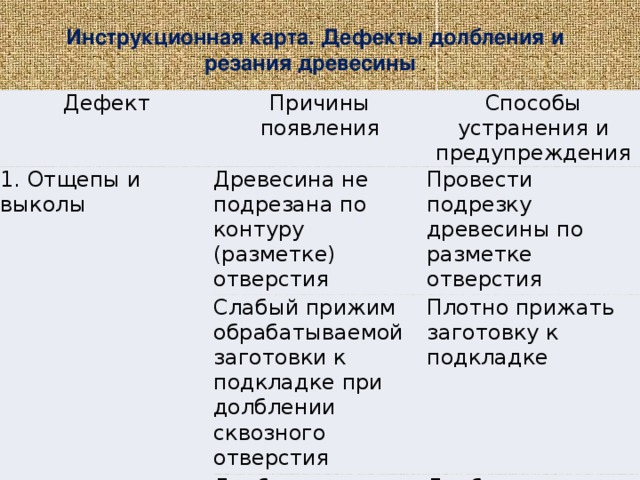

Инструкционная карта. Дефекты долбления и резания древесины .

Дефект

Причины появления

1. Отщепы и выколы

Способы устранения и предупреждения

Древесина не подрезана по контуру (разметке) отверстия

Провести подрезку древесины по разметке отверстия

Слабый прижим обрабатываемой заготовки к подкладке при долблении сквозного отверстия

Плотно прижать заготовку к подкладке

Долбление сквозного отверстия осуществлялось с одной стороны

Долбление отверстия проводить методом встречного долбления

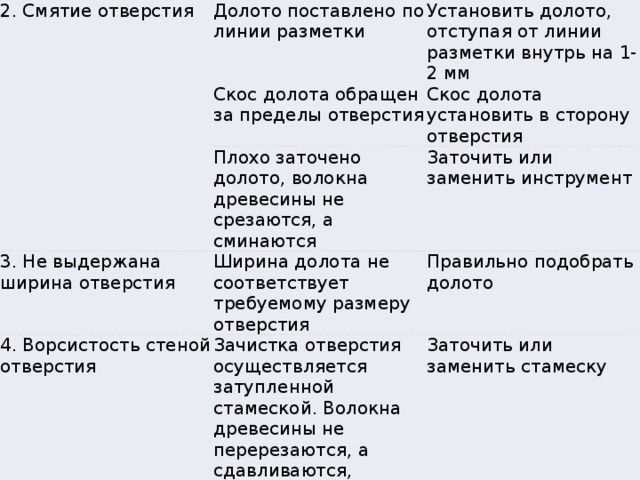

2. Смятие отверстия

Долото поставлено по линии разметки

Установить долото, отступая от линии разметки внутрь на 1-2 мм

Скос долота обращен за пределы отверстия

Скос долота установить в сторону отверстия

Плохо заточено долото, волокна древесины не срезаются, а сминаются

3. Не выдержана ширина отверстия

Заточить или заменить инструмент

Ширина долота не соответствует требуемому размеру отверстия

4. Ворсистость стеной отверстия

Правильно подобрать долото

Зачистка отверстия осуществляется затупленной стамеской. Волокна древесины не перерезаются, а сдавливаются, сминаются и вырываются

Заточить или заменить стамеску

Техника безопасности:

Работать можно только инструментом, режущая часть которого надежно закреплена в ручке и правильно заточена. Движение стамески должно осуществляться в направлении от себя. ЗАПРЕЩАЕТСЯ упирать обрабатываемый материал в любой участок тела. Передавать режущий инструмент разрешается только ручкой вперед. ЗАПРЕЩАЕТСЯ класть инструмент на край стола, чтобы избежать ранение ног падающим инструментом.

Вопросы для закрепления :

• Какие ручные инструменты используются при долблении?
• Как наносится разметка для не сквозного долбления?
• Чем отличается сквозное долбление от не сквозного?
• Какие меры безопасности следует соблюдать при долблении?

Спасибо за внимание.
