Методическая разработка для учащихся "Графические объекты Microsoft Word 2007"

Козулина Екатерина Андреевна, МОУ «СОШ №10», г. Ухта, Республика Коми

Учебный модуль Графические объекты Microsoft Word 2007 Изучив данный модуль, Вы будете:

Знать:

Алгоритмы создания, редактирования и форматирования графических объектов.

Уметь:

• Работать с панелью инструментов Рисование.

• Работать с фигурным текстом.

• Использовать галерею рисунков.

Графические объекты Word

К графическим объектам Word относятся рисунки, геометрические фигуры автофигуры, фигурный текст. Эти объекты предоставляют дополнительные возможности по оформлению документов, таких как реферат, поздравительная открытка, рекламный проспект и т.д.

Вставка в текст документа рисунка

Часто при работе с документами необходимо использовать рисунки. В состав пользовательских программ Windows входит коллекция готовых рисунков КЛИП.

• Чтобы вставить готовый рисунок из коллекции необходимо:

1. Установите указатель в то место, где должен находиться графический объект.

2. Выполните команду Вставка - Клип. На экране появиться окно, где можно выбрать графический растровый объект.

3. Выберите требуемую тему.

4. Выберите нужный рисунок.

5. Нажмите на понравившийся рисунок.

• Перед тем как выполнить над рисунком, какие либо действия, необходимо его выделить. Для этого щелкните по нему мышью. После выделения рисунка, в середине каждой из его сторон и по углам появятся маркеры выделения.

Рисунок 1

• После вставки рисунка в документ можно изменить масштаб (увеличить, уменьшить его размеры). Для этого необходимо:

1. Выделите рисунок.

2. Установите указатель мыши на один из маркеров выделения так, чтобы он принял форму двунаправленной стрелки (боковой маркер, чтобы сжать или растянуть в одном направлении, угловой маркер, чтобы пропорционально уменьшить или увеличить размер всего рисунка).

3. Нажав клавишу мыши, переместите маркер в новое положение. При перемещении маркера в строке состояния отображается масштаб рисунка.

4. После достижения рисунком требуемых размеров отпустите кнопку мыши.

• Чтобы точно позиционировать положение рисунка на листе, необходимо вставить его поверх текста. Для этого необходимо:

1. Выделите рисунок.

2. Выполните команду Формат

3. Меню Положение.

4. Параметр Вокруг Рамки

• Для перемещения с рисунком необходимо:

1. Выделите рисунок.

2. Зажав кнопку мыши, переместите рисунок в новое положение, после чего отпустите кнопку. В процессе перемещения текущее положение кадра отмечается пунктирной рамкой.

• Для удаления рисунка необходимо:

1. Выделить рисунок.

2. Нажмите клавишу Del.

Алгоритм работы с рисунками:

1. Установите указатель в то место, где должен находиться графический объект.

2. Выберите необходимый рисунок и вставьте его в документ.

3. Задайте масштаб рисунка (уменьшите или увеличьте его).

4. Поставьте рисунок Поверх текста в документе.

5. Скопируйте его если необходимо, используя мышь и клавишу CTRL.

Рисование средствами Word

Для оформления документа Word представляет панель Вставка - Иллюстрации + Формат (работа с рисунками или средства рисования, в зависимости с какими объектом(растровым или векторным вы работаете). При установке курсора на каждой панели возле нее появиться название кнопки (подсказка).

1

2

3

4

5

1. Вставка рисунка из файла

2. Вставка в документ клипа

3. Вставка готовых фигур.

1. Вставка рисунка SmartArt для визуального представления информации

2. Вставка диаграммы для представления и сравнения данных.

- Панель инструментов Формат (работа с растровыми рисунками).

1

3

4

1. Изменение яркости, контрастности, цвета и объема рисунка.

2. Изменение стили рисунка.

3. Изменение формы, границы (цвет, тип и толщину линии) и эффекта рисунка.

4. Изменение положений рисунка, как в тексте, так и на рабочей области документа.

5. Изменение размеров рисунка.

Вставка в документ готовых фигур:

- Панель инструментов Формат (средства рисования векторных рисунков).

3

4

5

6

1. Вставка дополнительных фигур.

2. Изменение стиля фигуры (заливка, контур и форма фигуры).

3. Добавление/ изменение эффектов тени.

4. Добавление/ изменение объема фигуры.

5. Изменение положений фигуры, как в тексте, так и на рабочей области документа.

6. Изменение размеров фигуры.

1. Действия, производимые над фигурой:

• Группировать \ Разгруппировать \ Перегруппировать позволяет выполнить одноименные операции над группой объектов, только сначала надо «выбрать» эту группу объектов (Главная - Выделить - Выбор объектов).

• Повернуть \ отразить выполняет одноименные операции над объектом:

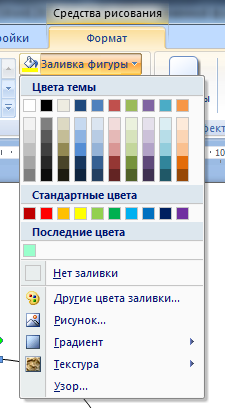

1. Заливка фигуры. Устанавливает цвет заливки геометрических фигур.

1. Контур фигуры. Устанавливает цвет, толщину и тип(штрихи) линии геометрических фигур.

1. Толщину линии определяет толщину линии: 5. Тип штриха:

1. Добавить объект Word Art. Создает фигурный текст.

Рисование линий и фигур

Нажмите кнопку рисования соответствующую заданной фигуре. Для того чтобы начать рисовать, установите курсор в месте начала рисунка. Курсор примет крестообразную форму. Процесс рисования выполняется мышью, при этом кнопка удерживается нажатой до завершения фигуры.

Каждая из кнопок имеет свои особенности:

• Кнопки прямоугольник или эллипс замыкают фигуру сами, как только Вы отпустите кнопку мыши.

• Кнопки линия и дуга, обрывают линию.

• Кнопка рисованная кривая не позволит завершить незамкнутую кривую, даже если Вы отпустите кнопку мыши. В этом случае необходимо нажать Esc или дважды щелкнуть мышью.

• Каждый раз после окончания рисования фигуры, Вы снова должны нажать кнопку, соответствующую требуемому средству рисования.

• При создании правильных фигур используется сочетание кнопок на панели рисования и клавиши Shift. Например, для рисования круга, необходимо удерживая клавишу Shift, нарисовать овал.

Прежде чем произвести какие либо действия над объектом, его необходимо выделить. Для этого необходимо щелкнуть по нему мышью. После выделения, в середине каждой из его сторон и по углам появятся маркеры выделения.

• После вставки рисунка в документ можно изменить масштаб (увеличить, уменьшить его размеры). Для этого необходимо:

1. Выделите фигуру.

2. Установите указатель мыши на один из маркеров выделения так, чтобы он принял форму двунаправленной стрелки (боковой маркер, чтобы сжать или растянуть в одном направлении, угловой маркер, чтобы пропорционально уменьшить или увеличить размер всего рисунка).

3. Нажав клавишу мыши, переместите маркер в новое положение.

4. После достижения рисунком требуемых размеров отпустите кнопку мыши.

• Для перемещения фигуры необходимо:

1. Выделите фигуру.

2. Установите указатель мыши так, чтобы ниже курсора появилась крестообразная стрелка.

3. Нажав кнопку мыши, переместите фигуру в новое положение, после чего отпустите кнопку.

• Для удаления рисунка необходимо:

1. Выделить рисунок.

2. Нажмите клавишу Del.

Как только фигура закончена, ее следует закрасить. При этом можно пользоваться кнопками на панели инструментов Заливка фигуры и контур фигуры. Каждая из этих кнопок имеет собственную палитру. Кнопка тип линии позволяет выбрать необходимый тип линии объекта.

Лабораторная работа

Цель работы:

• Закрепить знание алгоритма операций по работе с графическими объектами Word.

• Получить практические навыки работы.

Необходимое программное обеспечение: установка и задание необходимых параметров программного обеспечения Word 2007 для Windows. Наличие в установке приложения Clipart.

Раздаточный материал: теоретический материал по работе с графическими объектами Word 2007, задание на лабораторную работу, инструкционная карта, лист самоконтроля.

Степень подготовленности учащихся: необходимо иметь теоретическую подготовку для выполнения лабораторной работы и практические навыки работы, освоенные при выполнении предыдущих лабораторных работ.

Задание лабораторной работы:

1. Используя ниже приведенный образец, создайте фрагмент документа на тему «Утро в деревне».

2. Рисунки, цвет линий и цвет заливки при выполнении работы выберите по собственному усмотрению.

3. При выполнении работы используйте инструкционную карту, расположенную на странице 11.

рис. 1.

рис. 2.

Инструкционная карта:

Рисунок 1.

1. Автофигура – Основные фигуры – Сердце

2. Выберите автофигуру НАДПИСЬ.

3. Набери текст в появившейся фигуре I LOVE YOU!!!, выровняйте текст по центру и измените его размер. Уберите заливку и контур у данной фигуры.

4. Измените цвет линии сердца на красный.

5. Измените тип линии сердца на 4,5 пт.

6. Измените цвет заливки на оранжевый.

Рисунок 2.

Создайте рисунок, как показано на рисунке. Желательно представить его в виде единого графического объекта.

Задание на самостоятельную работу

1. Создайте визитную карточку по образцу:

• Иванов

Иван Петрович

Кандидат технических наук

Директор по маркетингу

626400, г Ухта тел 266767

ул. Ленина 16 факс 266760

1. Создайте личную визитную карточку размером 5 на 9 см.

Проверьте свои знания и умения:

Знаете ли Вы:

• Алгоритм вставки рисунка?

• Что такое маркеры выделения?

• Алгоритм изменения размера рисунка?

• Алгоритм выполнения обрамления рисунка?

• Определение и назначение параметра Поверх текста?

• Алгоритм выполнения удаления рисунка?

• Как показать и спрятать панель инструментов рисование?

• Название и назначение кнопок панели инструментов рисование?

• Алгоритм рисования геометрических фигур?

• Как рисуются правильные геометрические фигуры?

• Алгоритм выбора толщины и цвета линии, цвета заливки?

Умеете ли Вы:

• Просматривать галерею рисунков?

• Вставлять выбранный рисунок?

• Выделять рисунок?

• Изменять размер рисунка?

• Обрамлять рисунок?

• Устанавливать рисунок поверх текста?

• Перемещать рисунок?

• Удалять рисунок?

• Копировать рисунок?

• Выводить на экран панель инструментов рисование?

• Рисовать простейшие геометрические фигуры?

• Устанавливать заданную толщину и цвет линии?

• Устанавливать заданный цвет заливки фигуры?

Оформление текста при помощи WordArt

Windows приложение WordArt предназначено для художественного оформления текс­тов и предоставляет следующие возможности:

• нестандартное расположение текста на бумаге;

• возможность закрашивания букв текста не только сплошным цветом, но и любым узором произвольного цвета; кроме того, символ может быть окаймлен границей любого цвета;

• возможность изображения тени от написанного текста и придание ему объема.

1. Приложение WordArt не является самостоя­тельной программой и запускается кнопкой Добавить объект Word Art. При выборе этой команды на экране появляется список возможных объектов:

1. Затем необходимо ввести текст надписи, выбрав шрифт, размер шрифта и начертание символов:

1. Получим фигурный текст:

Нажав дважды по надписи WordArt, вы перейдете на панель Формат (работа с объектами WordArt)

1. Если необходимо задать заливку и цвет контура, используя кнопки на панели инструментов Заливка фигуры и Контуры фигуры.

2. Если необходимо изменить параметры тени, используя кнопку Эффекты тени на панели инструментов.

3. Если необходимо изменить параметры объема, используя кнопку Объем на панели инструментов.

7. Выравнивание – позволяет выбрать вид выравнивания текста в рамке.

8. Межсимвольный интервал - позволяет изменить межсимвольное расстояние:

Работа с приложением WordArt

Процесс оформления текста с помощью приложения WordArt можно описать следую­щей последовательностью действий:

• Запустить приложение WordArt, выбрав его на панели инструментов Вставка. При этом на экране появляются окно объектов WordArt, и окно текст, предназначенное для набора текста, оформляемого приложением и отображаемого в окне объекта.

• В окне текст набрать желаемый текст.

• Установить шрифт, размер для выбранного шрифта и начертание символов.

• Выбрать цвет и узор для заливки букв текста и цвет линии.

• Назначить вариант тени для текста и вариант объема.

• При необходимости изменить параметры объекта, используя панель инструментов Word Art.

В рабочем поле текстового редактора появляется оформленный при помощи WordArt текст. Размеры объекта можно изменять. Для этого необходимо щелкнуть мышью в любой его точке, в результате чего объект будет ограничен маркерами выделения. Размеры рамки можно изменять, перемещая ее границы за маркеры выделения мышью при нажатой левой кнопке. После отпускания левой кнопки мыши текст в объекте WordArt пропорционально изменит свои размеры. Для изменения текста готового объекта или его оформления дважды щелкните на объекте WordArt.

Лабораторная работа

Цель работы: научиться работать с приложением WordArt текстового редактора Word 2007, научить создавать эстетичные документы.

Необходимое программное обеспечение: установка и задание необходимых параметров программного обеспечения Word 2007 для Windows. Наличие в установке приложения Clipart, WordArt.

Раздаточный материал: текст описания лабораторной работы, теоретический материал по работе с WordArt.

Степень подготовленности учащихся: необходимо иметь теоретическую подготовку для выполнения лабораторной работы и практические навыки работы, освоенные при выполнении предыдущих лабораторных работ.

Задание лабораторной работы: Создание поздравительной открытки.

Алгоритм выполнения задачи:

При создании текстовой надписи С Днем Рождения поздравляю! необходимо выполнить следующие команды:

1. Открыть окно WordArt, нажав на кнопку на панели Вставка.

2. Выбрать образец надписи первый сверху.

3. Ввести текст надписи С Днем Рождения поздравляю!.

4. В списке Шрифт на панели инструментов выбрать Arial Cyr - название шрифта

5. Выбрать размер шрифта в списке Размер для текста - 36.

6. Выбрать кнопку - Заливка. В диалоговом окне 3аливка выбрать оранжевый цвет фона.

7. Выбрать кнопку цвет контура, в диалоговом окне установить цвет зеленый.

8. Толщину контура - толщиной 1,25 пт. при помощи кнопки тип линии.

9. Выбрать тип тени, используя кнопку Тень. В диалоговом окне Тень выбрать третью по счету в верхнем ряду.

10. Установить форму волна при помощи элемента форма на панели инструментов Word Art.

Аналогично выполните нижнюю подпись, выбрав произвольные параметры оформления.

Задание на самостоятельную работу:

1. Создайте листовку на тему защиты окружающей среды с использованием графических объектов и фигурного текста Word.

2. Создайте свою визитную карточку размером 5х9 см.

3. Произведите печать документа.

Проверьте свои знания и умения:

Знаете ли Вы:

• Назначение программы WordArt?

• Алгоритм запуска программы?

• Название и назначение кнопок на панели WordArt?

• Алгоритм редактирования объекта WordArt?

Умеете ли Вы:

• Запускать программу WordArt?

• Создавать простейший объект WordArt, используя параметры: форма, поворот, растяжка текста, заливка, тень, контур.

• Изменять размер объекта WordArt

• Редактировать объект WordArt?

• Перемещать объект WordArt по странице?
