СТОЛЯРНЫЙ ЯРУНОК

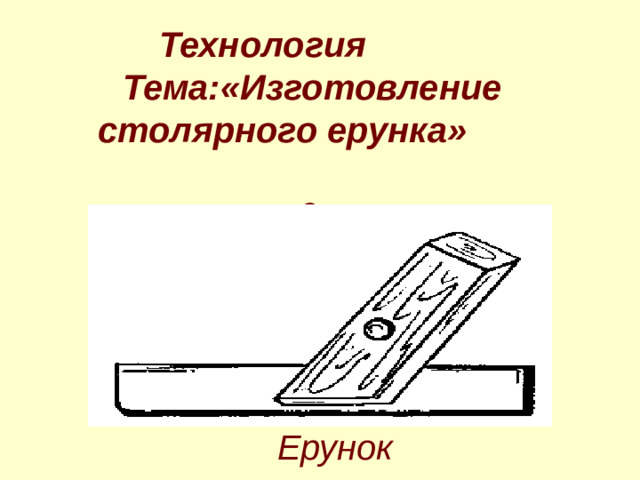

Технология Тема:«Изготовление столярного ерунка» 6 класс

Ерунок

Новая тема

• На практических занятиях мы уже встречались со многими разметочными инструментами, которые нам были нужны для работы.

• Напомните, какими разметочными инструментами мы уже работали?
• Ответ: Линейка, угольник, рейсмус, карандаш, циркуль.
• Сегодня на уроке мы познакомимся с новым разметочным инструментом и изготовим на практическом задании.

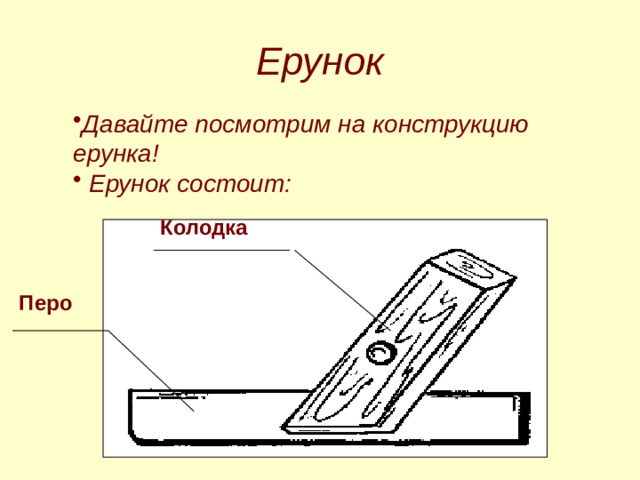

Ерунок

• Давайте посмотрим на конструкцию ерунка!
• Ерунок состоит:

Колодка

Перо

Назначение и применение ерунка

• Ерунок предназначен - для черчения и определения углов(45 и 135 градусов).

Очень удобен при изготовлении различных изделий, где применяются углы 45 и 135 градусов. При этом нам ненужно искать транспортир, и определять по нему углы, когда у нас под рукой есть ерунок.

Технологическая карта на изготовление изделия ерунок

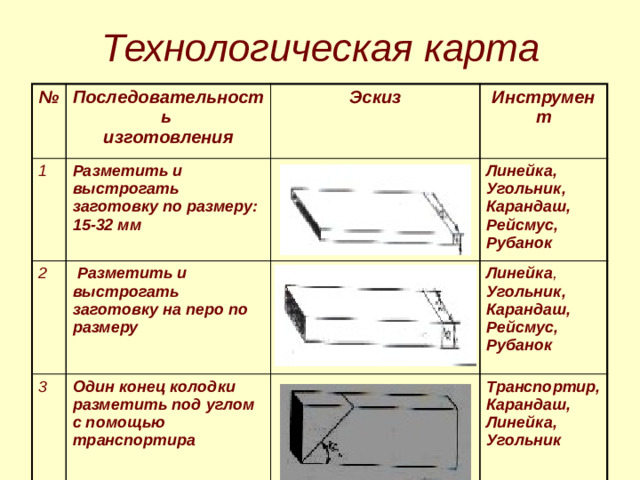

Технологическая карта

№

Последовательность

1

изготовления

Эскиз

Разметить и выстрогать заготовку по размеру: 15-32 мм

2

Инструмент

Разметить и выстрогать заготовку на перо по размеру

3

Линейка, Угольник, Карандаш, Рейсмус, Рубанок

Один конец колодки разметить под углом с помощью транспортира

Линейка , Угольник, Карандаш, Рейсмус, Рубанок

Транспортир, Карандаш, Линейка, Угольник

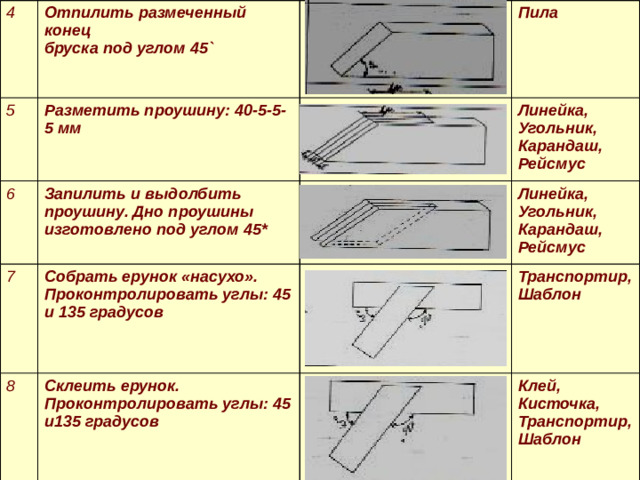

4

Отпилить размеченный конец

5

бруска под углом 45 `

Разметить проушину: 40-5-5-5 мм

6

Пила

Запилить и выдолбить проушину. Дно проушины изготовлено под углом 45*

7

8

Собрать ерунок «насухо». Проконтролировать углы: 45 и 135 градусов

Линейка, Угольник, Карандаш, Рейсмус

Линейка, Угольник, Карандаш, Рейсмус

Склеить ерунок. Проконтролировать углы: 45 и135 градусов

Транспортир, Шаблон

Клей, Кисточка, Транспортир, Шаблон

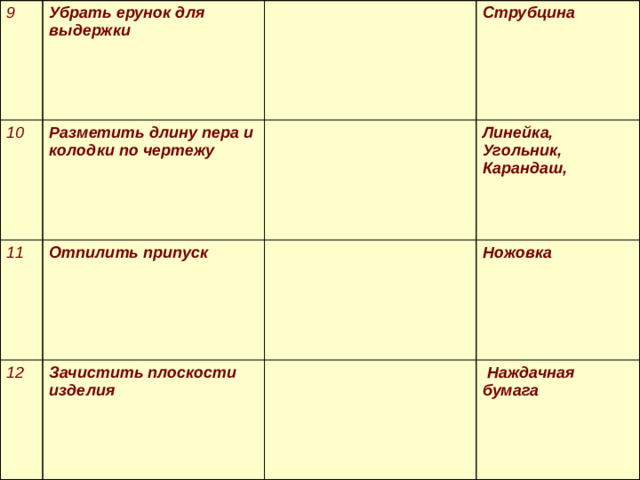

9

Убрать ерунок для выдержки

10

Разметить длину пера и колодки по чертежу

11

Струбцина

Отпилить припуск

12

Линейка, Угольник, Карандаш,

Зачистить плоскости изделия

Ножовка

Наждачная бумага

Закрепление материала

1. Расскажите последовательность выполнения изделия.

2. Какие инструменты нам нужны для работы?

3. Техника безопасности при работе?

Домой
