«Презентация к уроку черчения в 9 классе "Шпилечное соединение"»

9 класс

ШПИЛЕЧНЫЕ СОЕДИНЕНИЯ

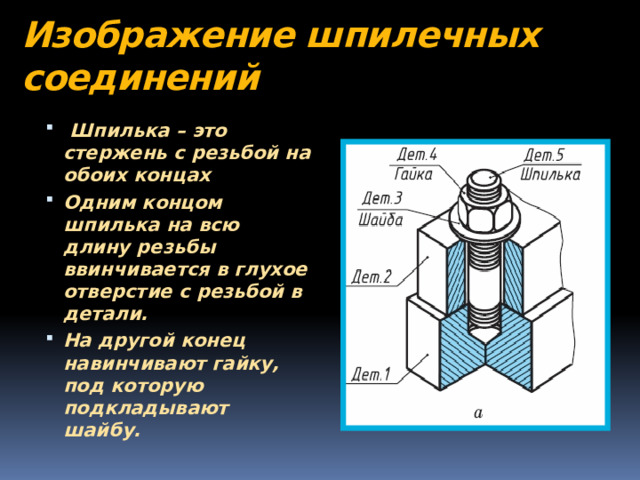

Изображение шпилечных соединений

Шпилька – это стержень с резьбой на обоих концах
Одним концом шпилька на всю длину резьбы ввинчивается в глухое отверстие с резьбой в детали.
На другой конец навинчивают гайку, под которую подкладывают шайбу.

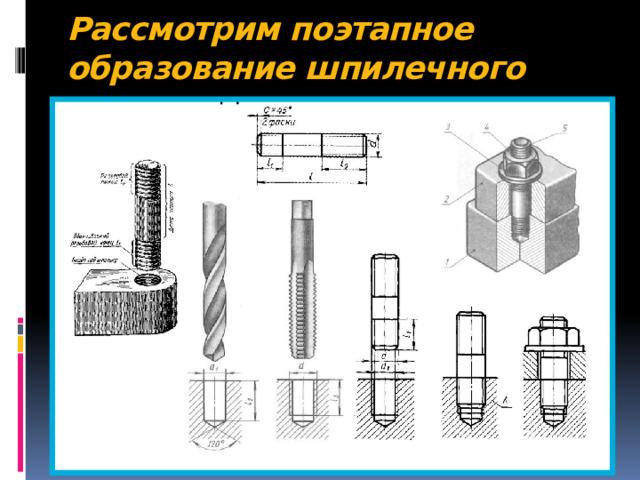

Рассмотрим поэтапное образование шпилечного соединения

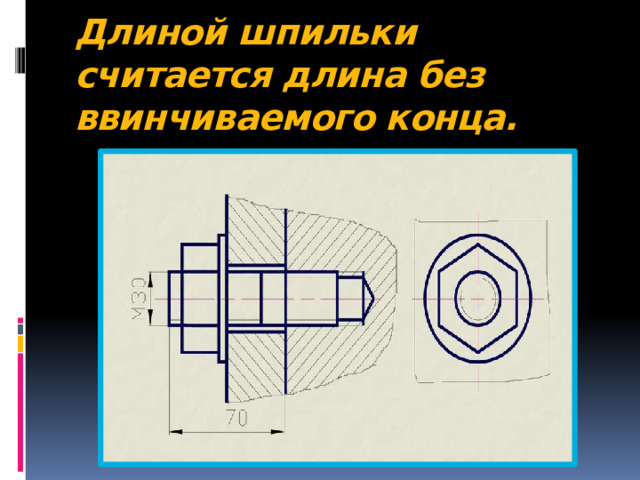

Длиной шпильки считается длина без ввинчиваемого конца.

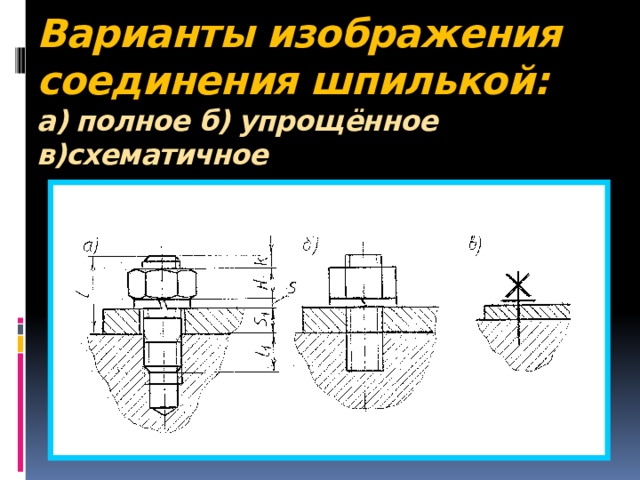

Варианты изображения соединения шпилькой: а) полное б) упрощённое в)схематичное

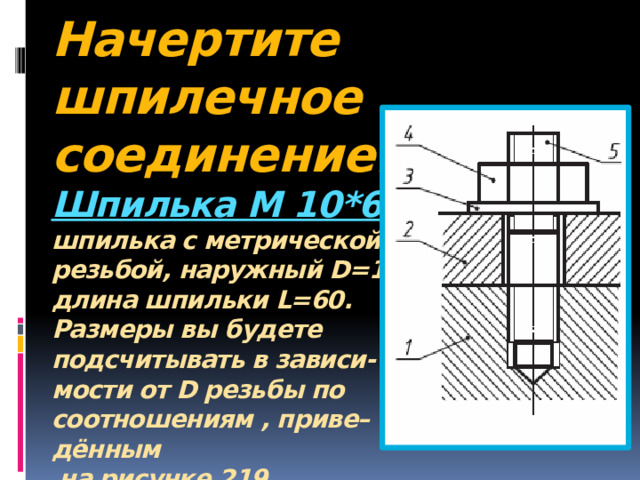

Начертите шпилечное соединение. Шпилька М 10*60 : шпилька с метрической резьбой, наружный D=10, длина шпильки L=60. Размеры вы будете подсчитывать в зависи- мости от D резьбы по соотношениям , приве– дённым на рисунке 219.
