Подготовка к работе и работа рулонного пресс-подборщика ПРФ-145.
Рулонный пресс-подборщик ПРФ-145.
Пресс-подборщик предназначен для подбора сена естественных и сеяных трав или соломы, льна, прессования их в рулоны с одновременной обмоткой шпагатом.Пресс-подборщик предназначен для применения в зонах равнинного земледелия. Пресс-подборщики агрегатируются с тракторами, имеющими ВОМ, гидросистему, выводы электрооборудования.
УСТРОЙСТВО И РАБОТА ПРЕСС-ПОДБОРЩИКА
Основными составными частями пресс-подборщика являются:
лобовина 1 (рис.1.), подборщик 2, основание камеры с колесным ходом 3, камера прессования, состоящая из передней 4 и задней 5 камер, механизм прессующий 6, карданная передача 7, гидросистема 8 и электрооборудование 9.
Рис.1. Общий вид пресс-подборщиков ПРФ-110 и ПРФ-145.

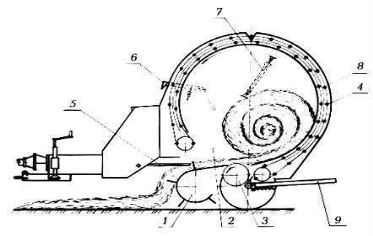

Пресс-подборщик работает следующим образом: при поступательном движении в агрегате с трактором масса из валка подхватывается подборщиком 1 (рис. 2) и подается в прессовальную камеру 2, где посредством барабана 3 и механизма прессования 4 закручивается в рулон. При помощи прижимной решетки 5 происходит предварительное уплотнение массы. По мере повышения плотности рулона стрелка 6, указывающая степень уплотнения, поворачивается вверх, сигнализируя об окончании формирования рулона и необходимости подачи шпагата в камеру прессования.
Обмотка рулона и обрезка шпагата происходит автоматически при остановленном агрегате. После обмотки рулона шпагатом, при помощи гидроцилиндров 7, открывается задняя камера 8 и рулон выкатывается назад по рамке 9. После закрытия камеры процесс повторяется.
3. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Параметр
ПРФ-110
ПРФ-145
Тип
полуприцепной
Размеры рулона, см
- диаметр
110+10
145+10
- длина
120 (100)*
120
Ширина захвата, м
1,45
Габаритные размеры, м, не более
- длина
3,83
3,95
- ширина
2,3
2,3
- высота
2,1
2,4
Масса, кг
1700
1900
Колея, м
2,03
Рабочая скорость, км/ч
6…12
Транспортная скорость, км/ч
25
Плотность прессования, кг/м3 (при влажности 20...22%)
на сене и льнотресте
120…200
на соломе и льносоломе
80…120
Масса рулона, кг
на сене и льнотресте
120…200
220…375
на соломе и льносоломе
80…130
150…250
Срок службы, лет
7
Обслуживающий персонал
Один тракторист
Потребляемая мощность, кВт, не более
30
35
Обвязочные материалы
Материал
Шпагат технический
ГОСТ 17308-88
Разрывная нагрузка Н (кг с)
980 (100)
Габаритные размеры бобин шпагата, мм
- диаметр
250
- длина
290
Удельный расход на тонну прессуемой массы, кг/т
0,2…0,5
* при установке вставок
Допускается использование других видов шпагатов не уступающих по качеству вышеуказанному шпагату.
Лобовина является составной частью машины, внутри которой расположен привод, состоящий из вала приема мощности, муфты предохранительной, редуктора конического, кулачковой муфты, вала привода механизма прессования и подборщика и вала привода барабана. К лобовине с передней стороны закрепленасница с петлей для агрегатирования с трактором. На лобовине также закреплены ящик для шпагата и обматывающий аппарат.
Кулачковая муфта отключает привод рабочих органов перед открытием задней камеры посредством канатной тяги, связанной с рычагом гидроцилиндра. После закрытия камеры муфта возвращается в исходное состояние посредством пружины.
Подборщик предназначен для подбора массы и подачи ее в прессовальную камеру. На приводном валу подборщика установлена муфта, ограничивающая крутящий момент на валу. Движение пружинных зубьев управляется дорожкой. Подборщик посредством боковин навешивается на корпусах подшипников барабана механизма прессования. Подъем подборщика осуществляется гидроцилиндром, а опускание – под действием силы тяжести подборщика. В опущенном (рабочем) положении подборщик опирается на почву колесами и поддерживается пружинами. Во время работы рукоятка гидрораспределителя трактора должна находиться в положении "плавающее".
Основание камеры является опорой для установки камеры прессования и состоит из оси с двумя щеками, на которых закреплен барабан посредством опор, на концах оси вставлены цапфы с колесами, с задней стороны основания камеры приварена стяжка. На нижней полке стяжки устанавливается ремень для перекрытия зазора между барабаном и планками прессующего механизма. На верхней полке для регулировки зазора между барабаном и стяжкой устанавливается накладка. Зазор должен быть 3...5 мм.
Камера прессования служит для образования рулона и состоит из передней и задней камер. На передней камере установлен ведущий вал прессующего механизма. На задней камере, шарнирно подвешенной на передней камере, установлена ось с ведомыми звездочками прессующего механизма. Задняя камера открывается и закрывается при помощи гидроцилиндров, установленных на рычагах, и удерживается в закрытом положении защелками. В момент открытия задней камеры гидроцилиндры поворачивают рычаги и тягами открывают защелки.
Защелки установлены посредством осей в пазах кронштейна передней камеры и оттягиваются вперед при помощи пружин. С осью левой защелки через рычаг и тягу связан указатель плотности рулона. В процессе формирования рулона по мере его уплотнения задняя камера оттягивает защелку, сжимая пружину и поворачивая указатель вверх, что сигнализирует об окончании формирования рулона.
Механизм прессующий предназначен для закручивания прессуемой массы в рулон и выполнен в виде замкнутого цепочно-планчатого транспортера. На концах планки (скалки) 1 установлены роликовые опоры (катки).
Обматывающий аппарат предназначен для обмотки рулона шпагатом и состоит из механизма подачи шпагата, каретки, поводков, упора, тормоза, ножа и механизма привода каретки. Механизм привода каретки через замкнутый цепной контур и зубчатую передачу связан со шкивом. Вращение шкива осуществляется шпагатом, который из бобин, проходя через тормоз, огибая шкив , через механизм подачи поступает в камеру прессования, где, будучи захваченным рулоном, наматывается на него и перемещает каретку.
При перемещении каретки шпагат захватывается поводком и перемещается вдоль рулона слева направо (по ходу машины), при достижении крайнего правого положения шпагат захватывается неподвижным поводков, а каретка перемещаясь влево до упора ножом обрезает шпагат.
Гидросистема предназначена для открывания и закрывания задней камеры и перевода подборщика из рабочего положения в транспортное. Гидросистема состоит из двух гидроцилиндров открывания и закрывания задней камеры, гидроцилиндра подъема подборщика, трубопроводов и рукавов высокого давления.
Электрооборудование предназначено для подачи сигналов поворота, "Стоп", обозначения задних габаритов и сигнализации о достижении заданной плотности рулона.
Контрольные вопросы:
1. Как отрегулировать обматывающий аппарат?
2. Как отрегулировать плотность рулона?
3. Как отрегулировать отключение подборщика и транспортера при выгрузке рулона?
