Практическая работа №4 Построение сопряжений и нанесение размеров

Практическая работа №4 Построение сопряжений и нанесение размеров

Цель: содействовать формированию навыков работы с системой компьютерного трехмерного моделирования Компас-3D.

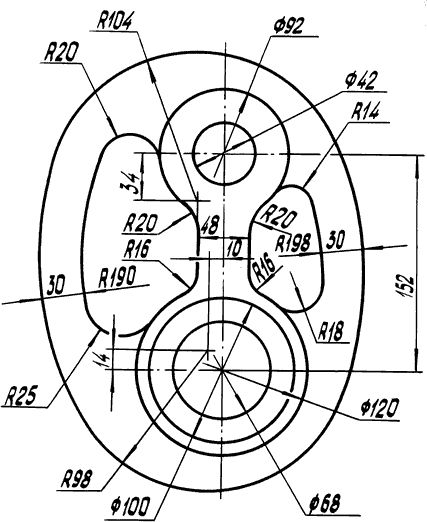

Задание: выполнить рабочий чертеж детали с использованием построения сопряжений и нанесением размеров (рис.1).

Рис.1

Алгоритм выполнения

1. Открыть Компас-3D, выбрать чертеж, формат А3 с основной надписью вдоль короткой стороны.

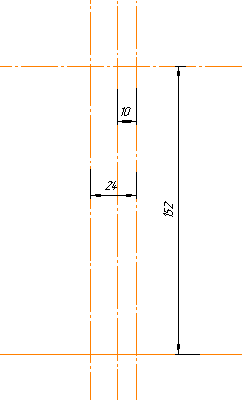

2. Изобразить осевые линии. Крайнюю правую вертикальную осевую линию провести произвольно, примерно по центру листа. При формировании изображений остальных осевых линий использовать расширенную команду − Параллельный отрезок. В Панели свойств задать расстояние между

горизонтальными осевыми линиями равное 152 мм, между вертикальными

осевыми линиями, 10 и 24 мм (рис. 2).

Рис. 2

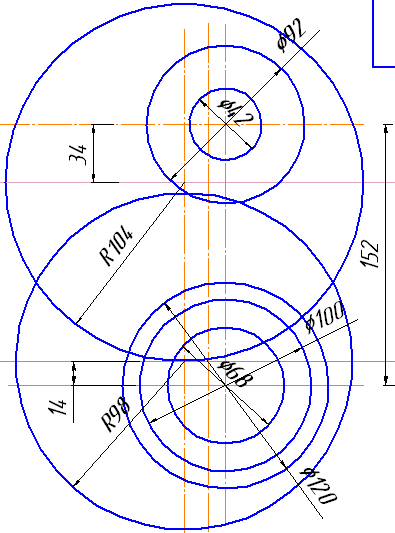

1. Изобразить все заданные окружности (рис. 3). Для точного указания точек использовать объектную привязку Пересечение. Для этого щелкнуть на кнопке – Установка глобальных привязок и в открывшемся окне установить опцию Пересечение.

Рис. 3

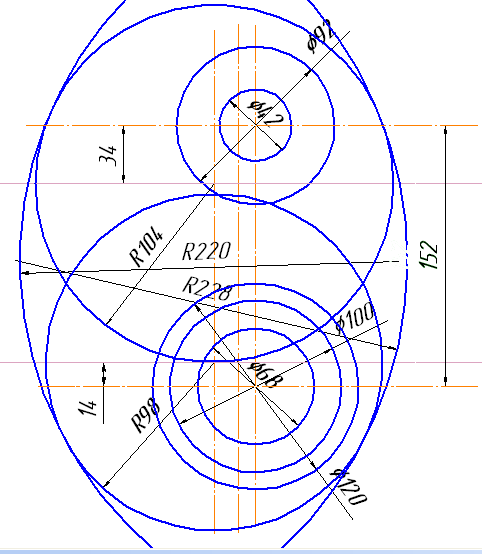

1. Построить окружности, касательные к заданным окружностям. Для этого ^{использовать команду – Касательная окружность к двум кривым.} Радиус левой касательной окружности – 220 мм, правой – 228 мм.

(рис. 4)

Рис. 4

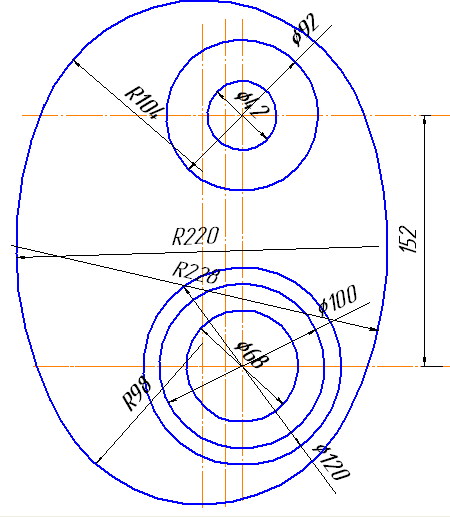

1. Удалить ненужные части окружностей. Использовать команду – Усечь кривую панели Редактирования (рис. 5).

Рис. 5

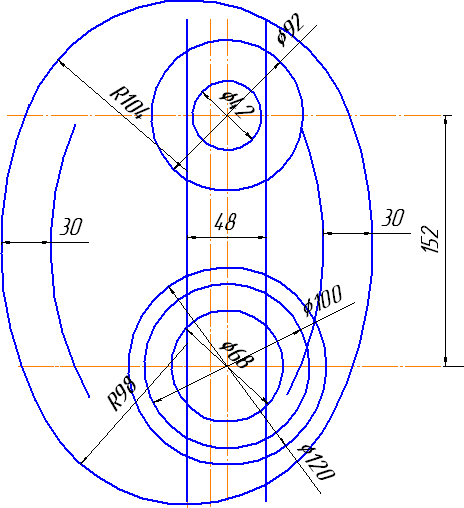

1. Построить дугу окружности на заданном удалении от внешнего контура и прямую, параллельную вертикальной оси симметрии. Использовать команду

– Эквидистанта кривой панели Геометрия (рис. 6).

Рис. 6

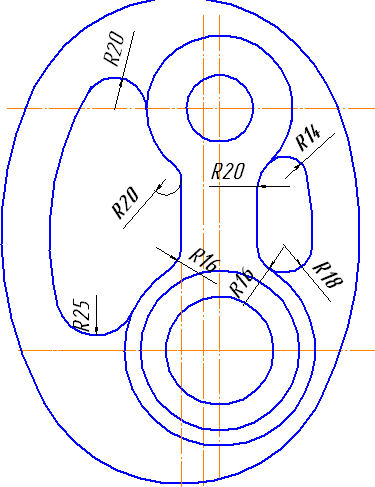

1. Построить сопряжения между прямой и дугой окружности. Для построения сопряжений использовать команду – Скругление (рис. 7).

Рис. 7

1. Установить точность размерных надписей – число знаков после запятой 0. Выполнить изображения размеров (рис.1).

2. Заполнить основную надпись.

3. Сохранить работу.
