Инженерная графика завтра и сегодня

Инженерная графика – вчера сегодня завтра … Инженерная графика - профессиональный язык прошлого и современности

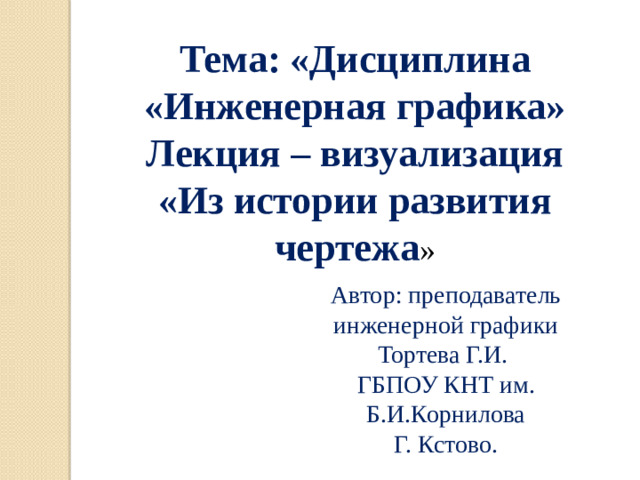

Тема: «Дисциплина «Инженерная графика»

Лекция – визуализация

«Из истории развития чертежа »

Автор: преподаватель инженерной графики

Тортева Г.И.

ГБПОУ КНТ им. Б.И.Корнилова

Г. Кстово.

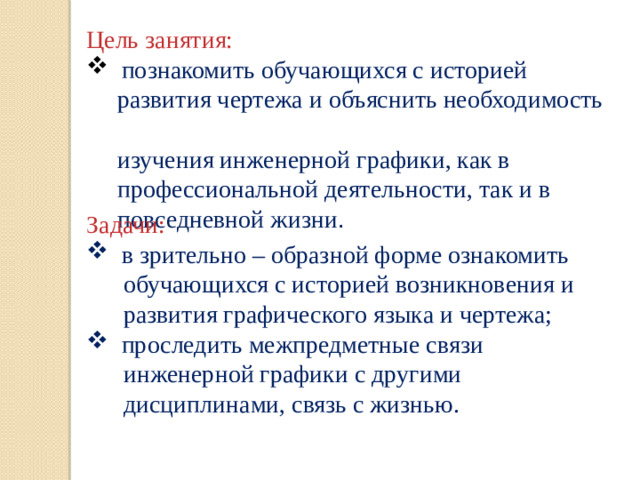

Цель занятия:

• познакомить обучающихся с историей

развития чертежа и объяснить необходимость

изучения инженерной графики, как в

профессиональной деятельности, так и в

повседневной жизни .

Задачи:

• в зрительно – образной форме ознакомить

обучающихся с историей возникновения и

развития графического языка и чертежа;

• проследить межпредметные связи

инженерной графики с другими

дисциплинами, связь с жизнью.

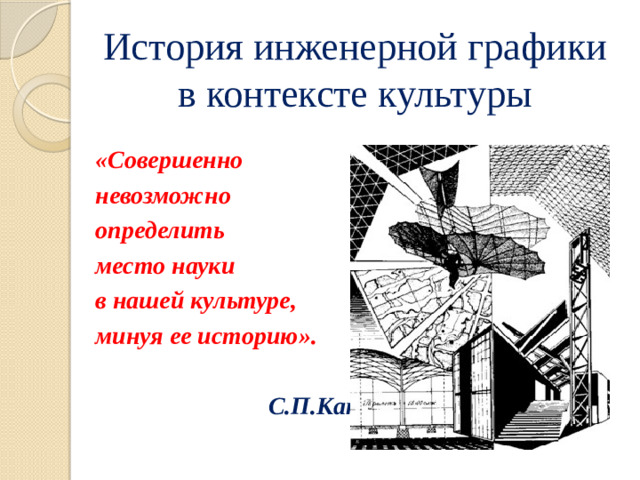

История инженерной графики в контексте культуры

«Совершенно

невозможно

определить

место науки

в нашей культуре,

минуя ее историю».

С.П.Капица

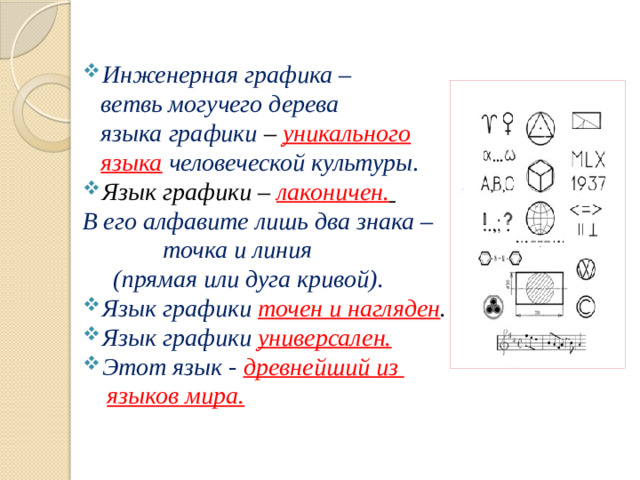

• Инженерная графика –

ветвь могучего дерева

языка графики – уникального

языка человеческой культуры .

• Язык графики – лаконичен.

В его алфавите лишь два знака –

точка и линия

(прямая или дуга кривой).

• Язык графики точен и нагляден .
• Язык графики универсален.
• Этот язык - древнейший из

языков мира.

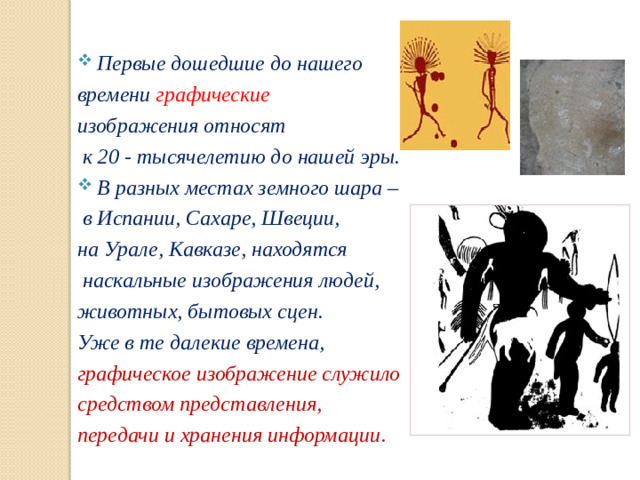

• Первые дошедшие до нашего

времени графические

изображения относят

к 20 - тысячелетию до нашей эры.

• В разных местах земного шара –

в Испании, Сахаре, Швеции,

на Урале, Кавказе, находятся

наскальные изображения людей,

животных, бытовых сцен.

Уже в те далекие времена,

графическое изображение служило

средством представления,

передачи и хранения информации .

Письменность развивалась

позднее

графического языка

на основе рисуночных

образов и была

визуализирована

графическими

элементами .

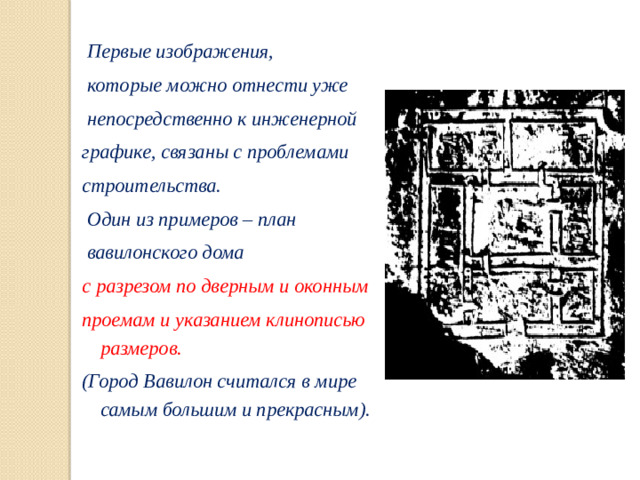

Первые изображения,

которые можно отнести уже

непосредственно к инженерной

графике, связаны с проблемами

строительства.

Один из примеров – план

вавилонского дома

с разрезом по дверным и оконным

проемам и указанием клинописью размеров.

(Город Вавилон считался в мире самым большим и прекрасным).

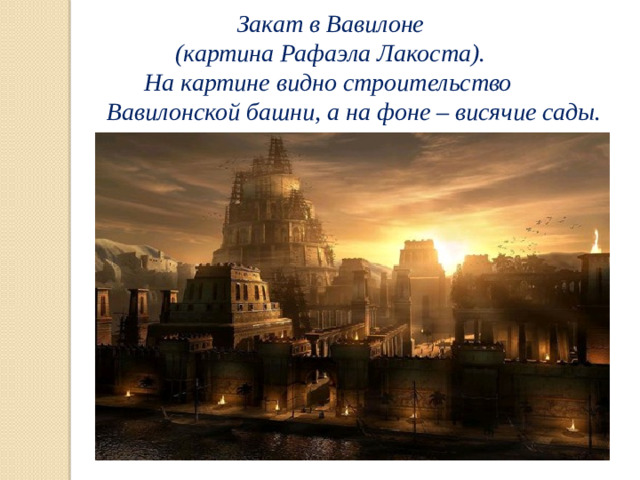

Закат в Вавилоне

(картина Рафаэла Лакоста).

На картине видно строительство

Вавилонской башни, а на фоне – висячие сады.

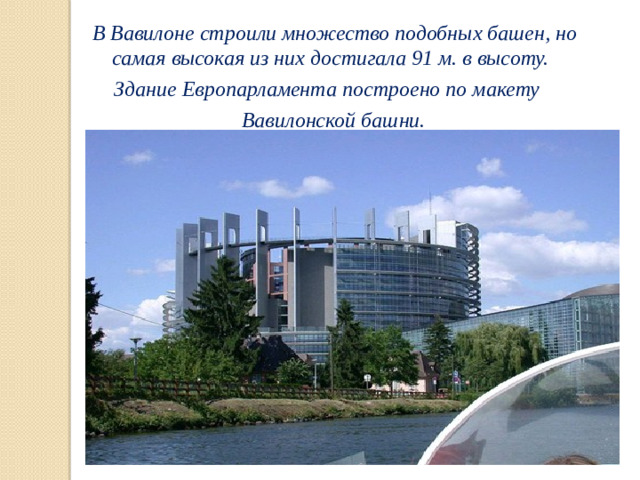

В Вавилоне строили множество подобных башен, но самая высокая из них достигала 91 м. в высоту.

Здание Европарламента построено по макету

Вавилонской башни.

Картина Питера Брейгеля Старшего

«Вавилонская башня».

Реконструкция Вавилонской башни и

Висячих садов Семирамиды.

В Египетской графике

отмечают много приемов,присущих

современным способам отображения:

изображения выполнялись

по законом ортогонального проецирования с набором условных приемов .

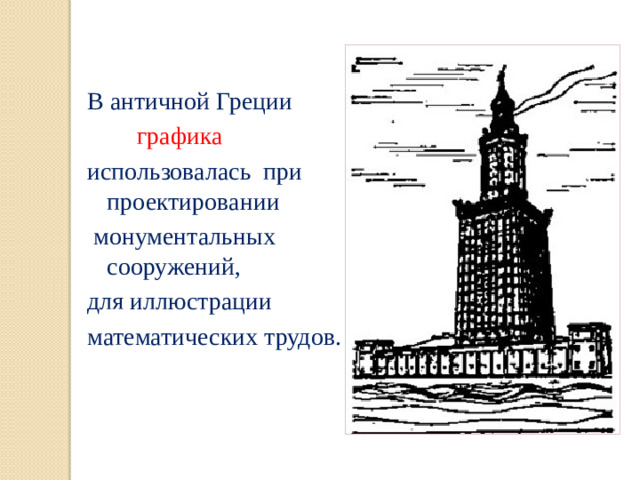

В античной Греции

графика

использовалась при проектировании

монументальных сооружений,

для иллюстрации

математических трудов.

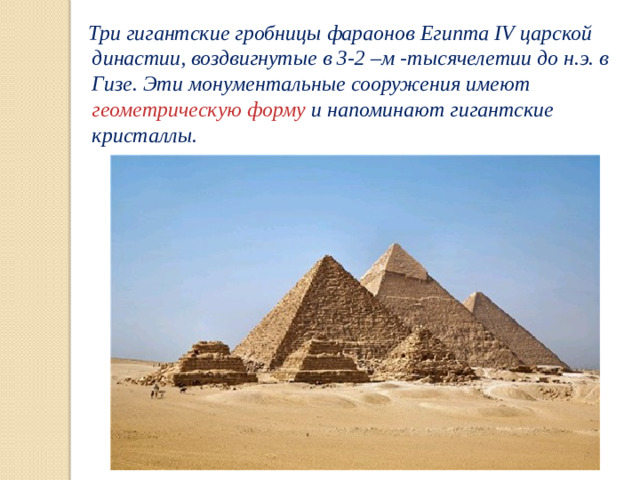

Три гигантские гробницы фараонов Египта IV царской династии, воздвигнутые в 3-2 –м -тысячелетии до н.э. в Гизе. Эти монументальные сооружения имеют геометрическую форму и напоминают гигантские кристаллы.

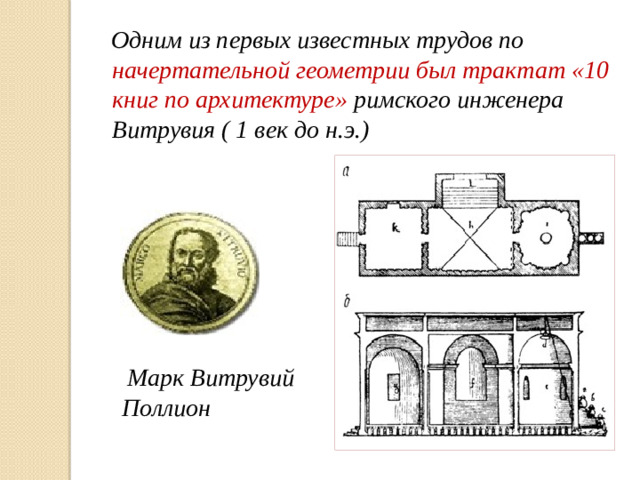

Одним из первых известных трудов по начертательной геометрии был трактат «10 книг по архитектуре» римского инженера Витрувия ( 1 век до н.э.)

Марк Витрувий Поллион

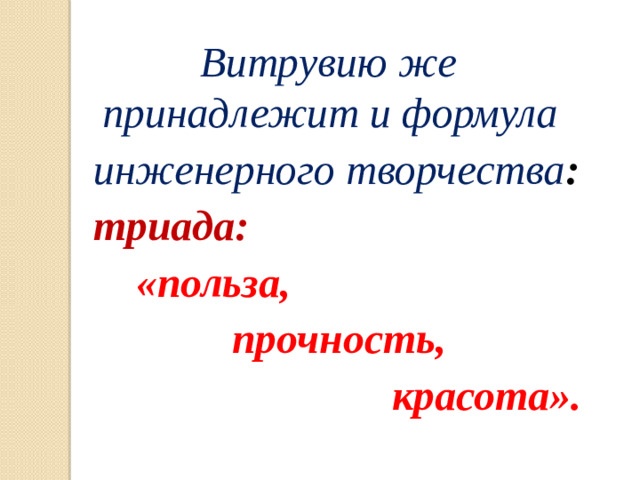

Витрувию же принадлежит и формула

инженерного творчества :

триада:

«польза,

прочность,

красота».

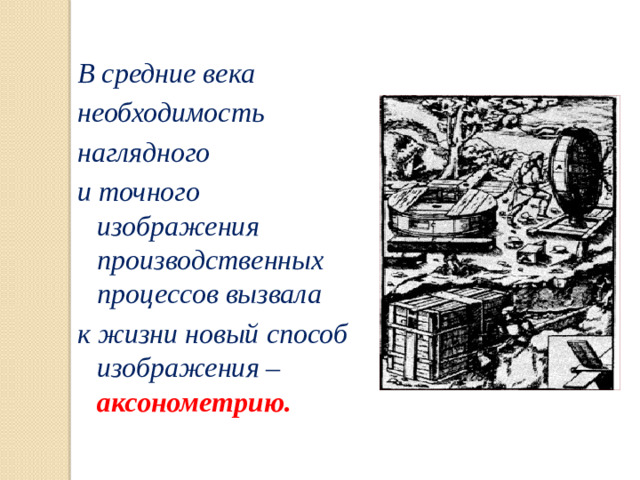

В средние века

необходимость

наглядного

и точного изображения производственных процессов вызвала

к жизни новый способ изображения – аксонометрию.

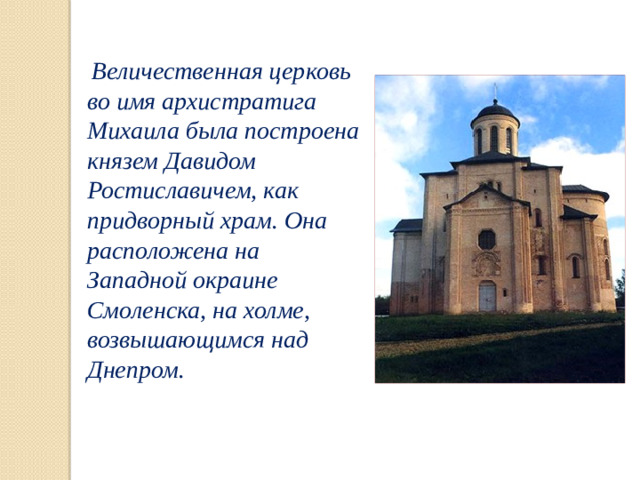

Величественная церковь во имя архистратига Михаила была построена князем Давидом Ростиславичем, как придворный храм. Она расположена на Западной окраине Смоленска, на холме, возвышающимся над Днепром.

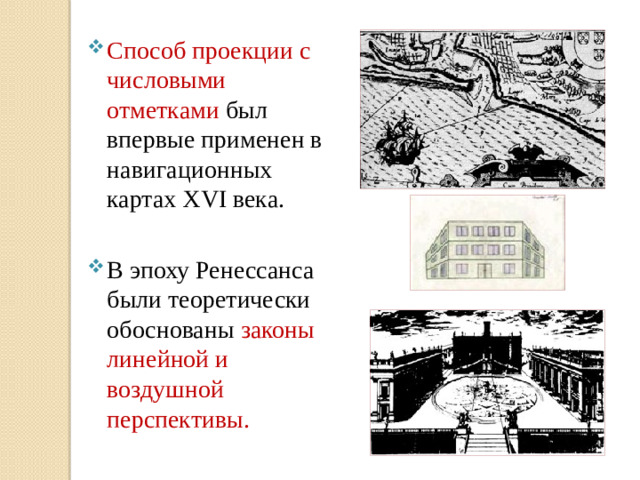

• Способ проекции с числовыми отметками был впервые применен в навигационных картах ХVI века.

• В эпоху Ренессанса были теоретически обоснованы законы линейной и воздушной перспективы.

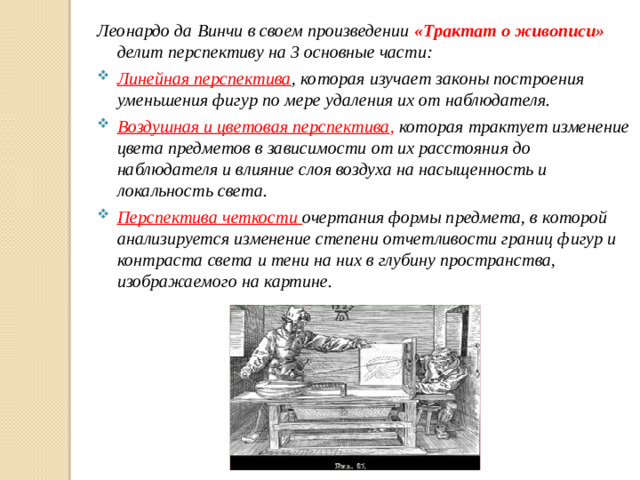

Леонардо да Винчи в своем произведении «Трактат о живописи» делит перспективу на 3 основные части:

• Линейная перспектива , которая изучает законы построения уменьшения фигур по мере удаления их от наблюдателя.
• Воздушная и цветовая перспектива , которая трактует изменение цвета предметов в зависимости от их расстояния до наблюдателя и влияние слоя воздуха на насыщенность и локальность света.
• Перспектива четкости очертания формы предмета, в которой анализируется изменение степени отчетливости границ фигур и контраста света и тени на них в глубину пространства, изображаемого на картине.

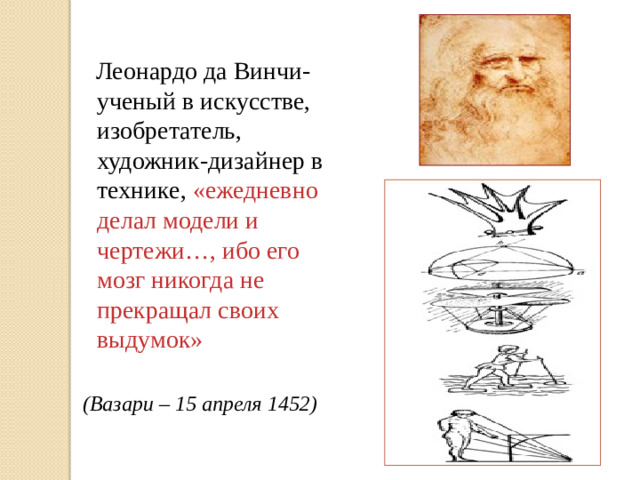

Леонардо да Винчи-ученый в искусстве, изобретатель, художник-дизайнер в технике, «ежедневно делал модели и чертежи…, ибо его мозг никогда не прекращал своих выдумок»

(Вазари – 15 апреля 1452)

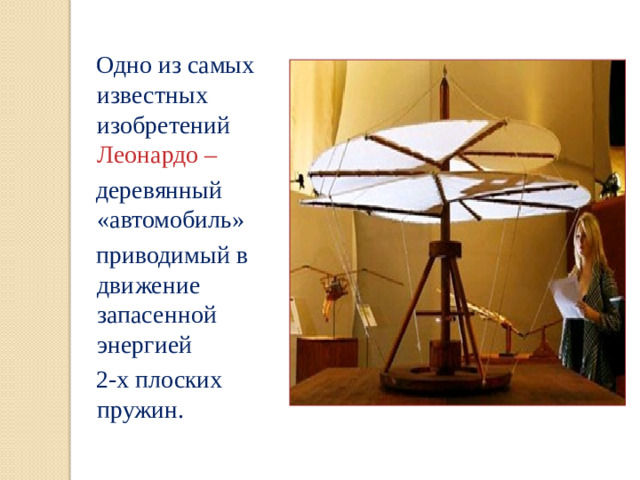

Одно из самых известных изобретений Леонардо –

деревянный «автомобиль»

приводимый в движение запасенной энергией

2-х плоских пружин.

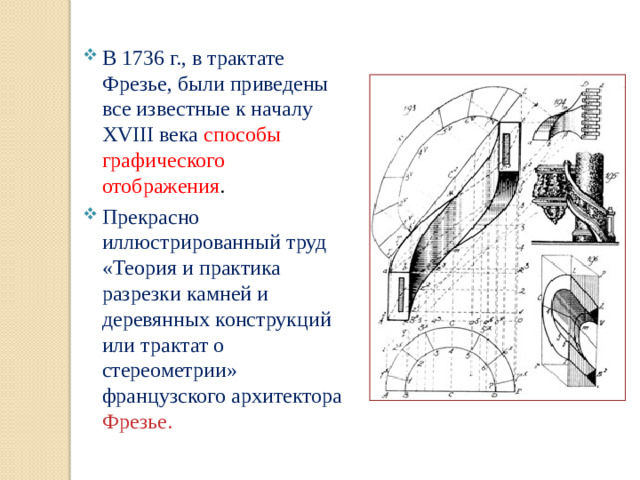

• В 1736 г., в трактате Фрезье, были приведены все известные к началу ХVIII века способы графического отображения .
• Прекрасно иллюстрированный труд «Теория и практика разрезки камней и деревянных конструкций или трактат о стереометрии» французского архитектора Фрезье.

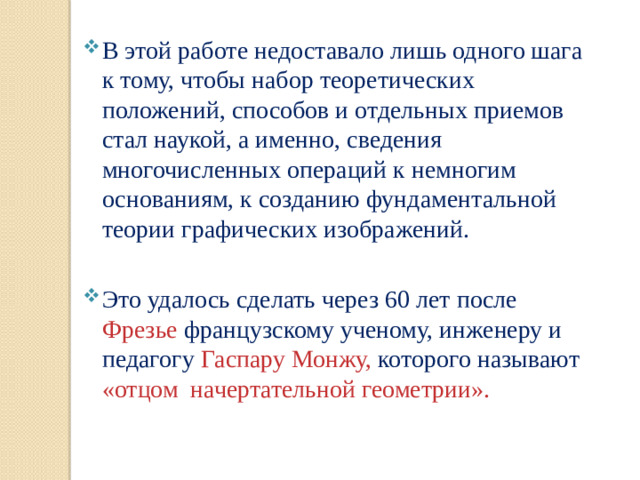

• В этой работе недоставало лишь одного шага к тому, чтобы набор теоретических положений, способов и отдельных приемов стал наукой, а именно, сведения многочисленных операций к немногим основаниям, к созданию фундаментальной теории графических изображений.

• Это удалось сделать через 60 лет после Фрезье французскому ученому, инженеру и педагогу Гаспару Монжу, которого называют «отцом начертательной геометрии».

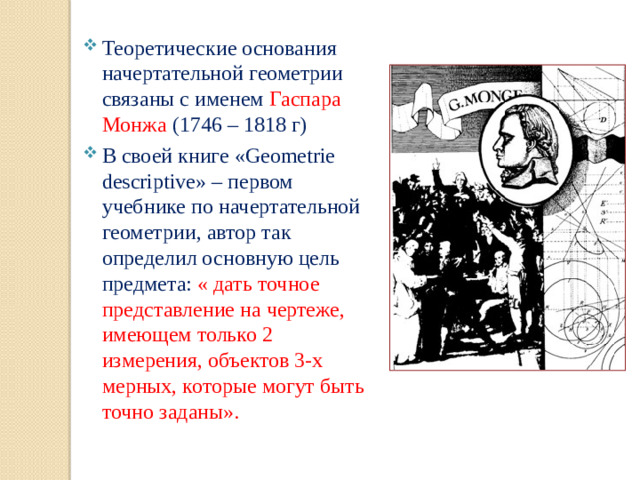

• Теоретические основания начертательной геометрии связаны с именем Гаспара Монжа (1746 – 1818 г)
• В своей книге «Geometrie descriptive» – первом учебнике по начертательной геометрии, автор так определил основную цель предмета: « дать точное представление на чертеже, имеющем только 2 измерения, объектов 3-х мерных, которые могут быть точно заданы».

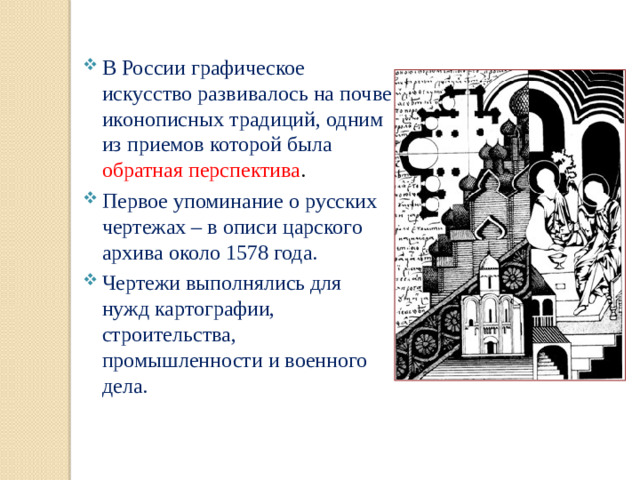

• В России графическое искусство развивалось на почве иконописных традиций, одним из приемов которой была обратная перспектива .
• Первое упоминание о русских чертежах – в описи царского архива около 1578 года.
• Чертежи выполнялись для нужд картографии, строительства, промышленности и военного дела.

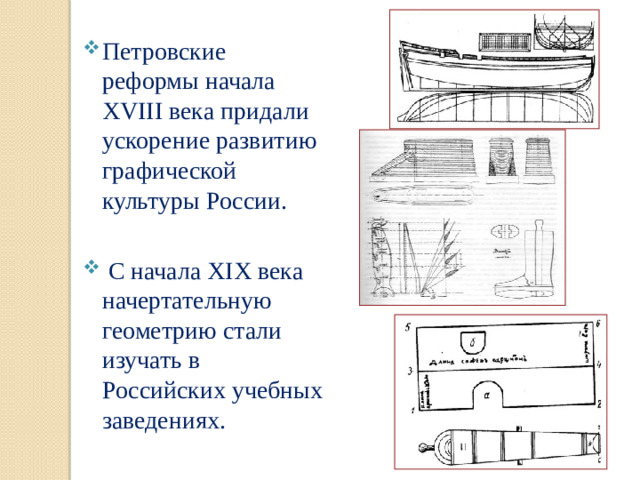

• Петровские реформы начала ХVIII века придали ускорение развитию графической культуры России.

• С начала XIX века начертательную геометрию стали изучать в Российских учебных заведениях.

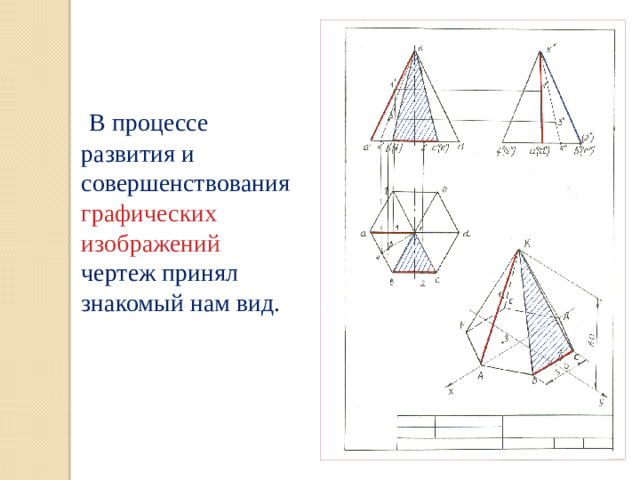

В процессе развития и совершенствования графических изображений чертеж принял знакомый нам вид.

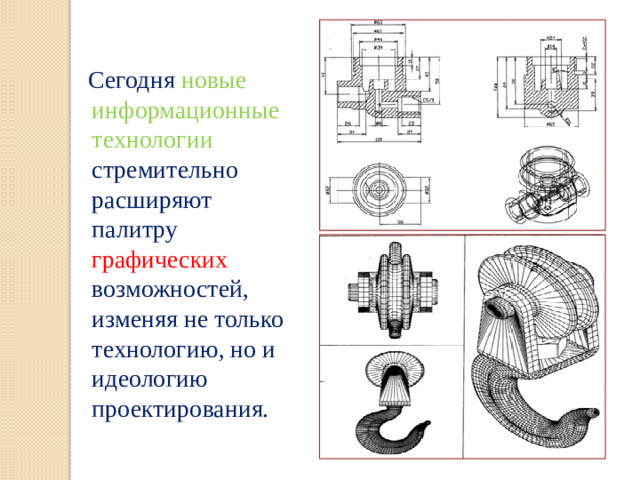

Сегодня новые информационные технологии стремительно расширяют палитру графических возможностей, изменяя не только технологию, но и идеологию проектирования.

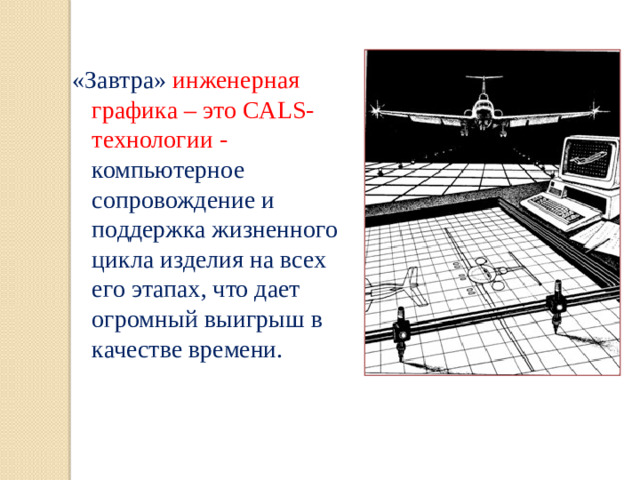

«Завтра» инженерная графика – это CALS-технологии - компьютерное сопровождение и поддержка жизненного цикла изделия на всех его этапах, что дает огромный выигрыш в качестве времени.

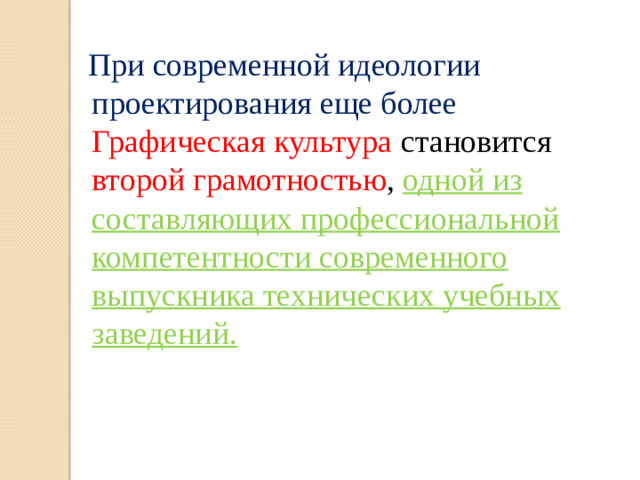

При современной идеологии проектирования еще более Графическая культура становится второй грамотностью , одной из составляющих профессиональной компетентности современного выпускника технических учебных заведений.

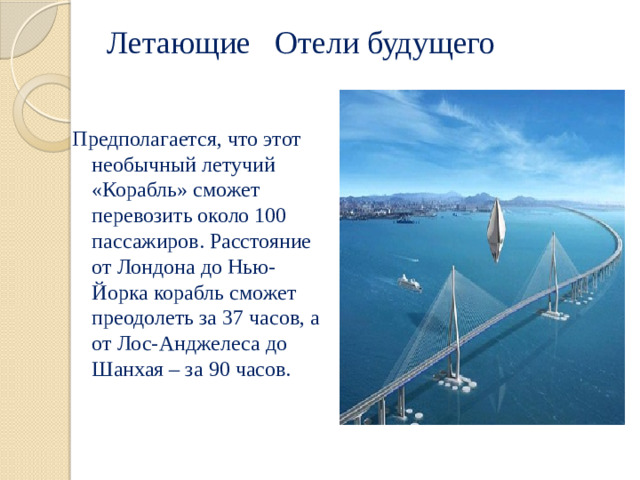

Летающие Отели будущего

Предполагается, что этот необычный летучий «Корабль» сможет перевозить около 100 пассажиров. Расстояние от Лондона до Нью-Йорка корабль сможет преодолеть за 37 часов, а от Лос-Анджелеса до Шанхая – за 90 часов.

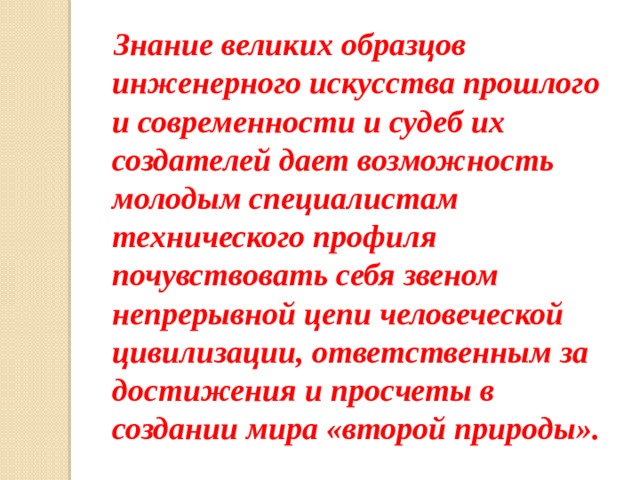

Знание великих образцов инженерного искусства прошлого и современности и судеб их создателей дает возможность молодым специалистам технического профиля почувствовать себя звеном непрерывной цепи человеческой цивилизации, ответственным за достижения и просчеты в создании мира «второй природы».
