_«Виды, назначение и тактико-технические характеристики стрелкового оружия и ручных гранат Вооруженных Сил Российской Федерации»

Тема УРОКА: «Виды, назначение и тактико-технические характеристики стрелкового оружия и ручных гранат Вооруженных Сил Российской Федерации»

ЦЕЛЬ ЗАНЯТИЯ:

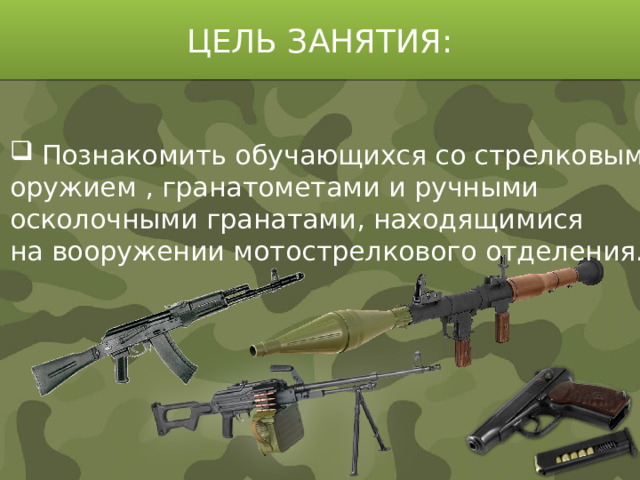

• Познакомить обучающихся со стрелковым

оружием , гранатометами и ручными

осколочными гранатами, находящимися

на вооружении мотострелкового отделения.

ТЫ УЗНАЕШЬ:

• о вооружении стрелкового отделения;
• о видах стрелкового оружия;
• тактико-технические характеристики стрелкового оружия и гранатометов;
• об устройстве и назначении стрелкового оружия;
• виды и тактико-технические характеристики ручных гранат;
• о требованиях безопасности при обращении с оружием

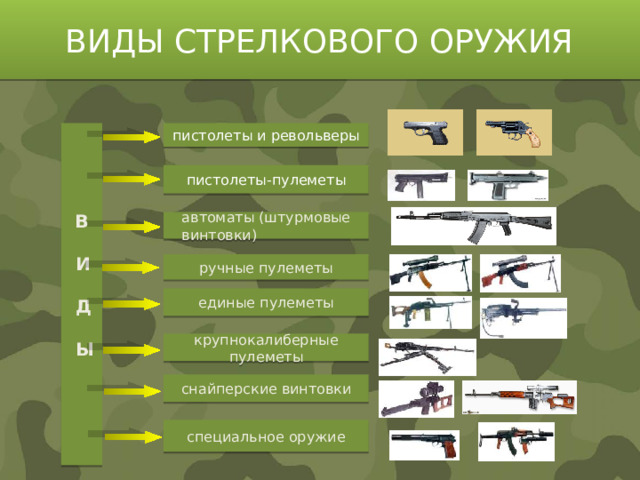

ВИДЫ СТРЕЛКОВОГО ОРУЖИЯ

В

пистолеты и револьверы

И

Д

Ы

пистолеты-пулеметы

автоматы (штурмовые винтовки)

ручные пулеметы

единые пулеметы

крупнокалиберные пулеметы

снайперские винтовки

специальное оружие

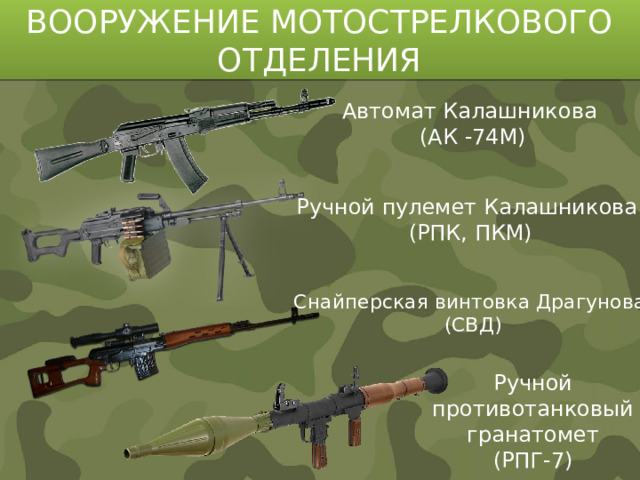

ВООРУЖЕНИЕ МОТОСТРЕЛКОВОГО ОТДЕЛЕНИЯ

Автомат Калашникова

(АК -74М)

Ручной пулемет Калашникова

(РПК, ПКМ)

Снайперская винтовка Драгунова

(СВД)

Ручной противотанковый гранатомет

(РПГ-7)

АВТОМАТ КАЛАШНИКОВА

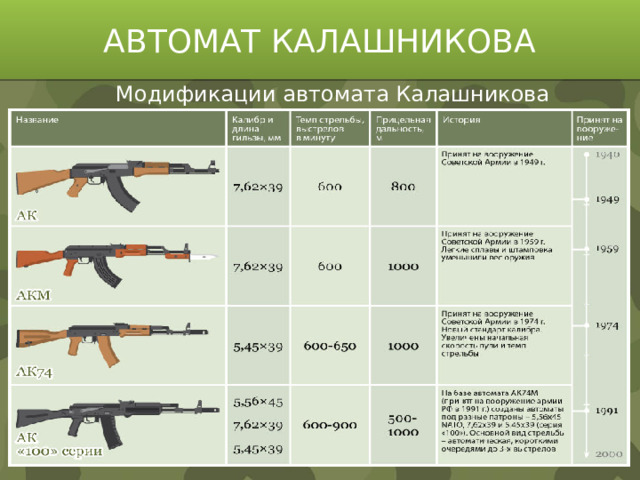

Модификации автомата Калашникова

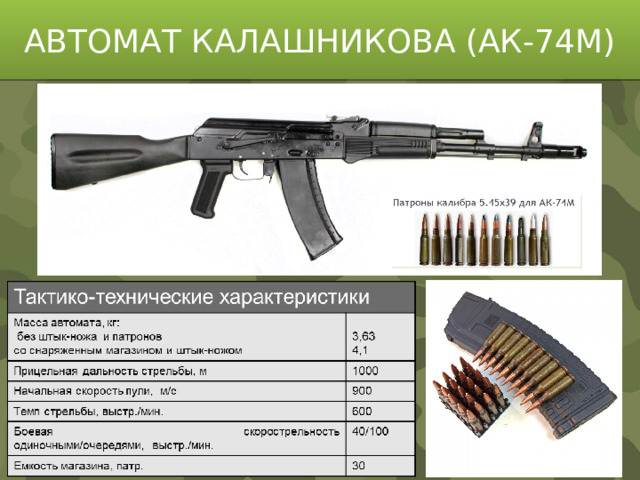

АВТОМАТ КАЛАШНИКОВА (АК-74М)

АВТОМАТ КАЛАШНИКОВА (АК-74М)

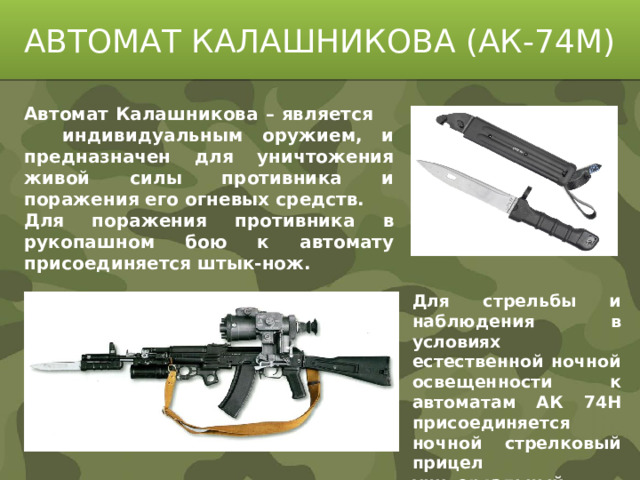

Автомат Калашникова – является индивидуальным оружием, и предназначен для уничтожения живой силы противника и поражения его огневых средств.

Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.

Для стрельбы и наблюдения в условиях естественной ночной освещенности к автоматам АК 74Н присоединяется ночной стрелковый прицел универсальный НСПУ

АВТОМАТ КАЛАШНИКОВА (АК-12)

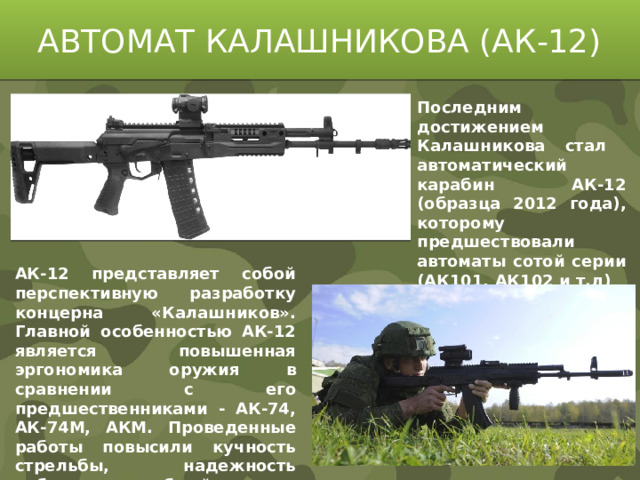

Последним достижением Калашникова стал автоматический карабин АК-12 (образца 2012 года), которому предшествовали автоматы сотой серии (АК101, АК102 и т.д)

АК-12 представляет собой перспективную разработку концерна «Калашников». Главной особенностью АК-12 является повышенная эргономика оружия в сравнении с его предшественниками - АК-74, АК-74М, АКМ. Проведенные работы повысили кучность стрельбы, надежность работы и служебный ресурс.

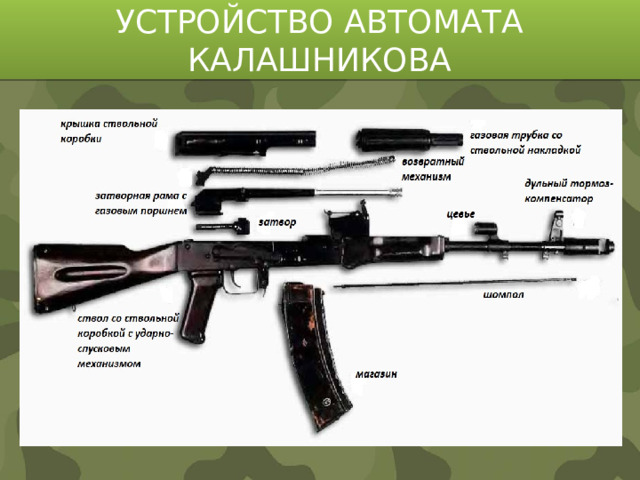

УСТРОЙСТВО АВТОМАТА КАЛАШНИКОВА

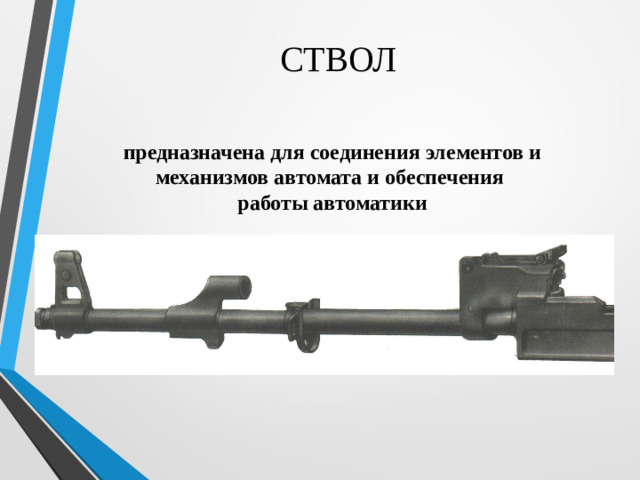

СТВОЛ

предназначена для соединения элементов и

механизмов автомата и обеспечения

работы автоматики

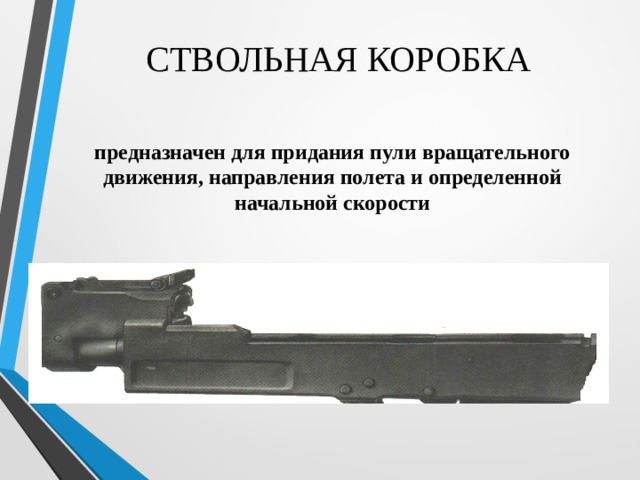

СТВОЛЬНАЯ КОРОБКА

предназначен для придания пули вращательного движения, направления полета и определенной начальной скорости

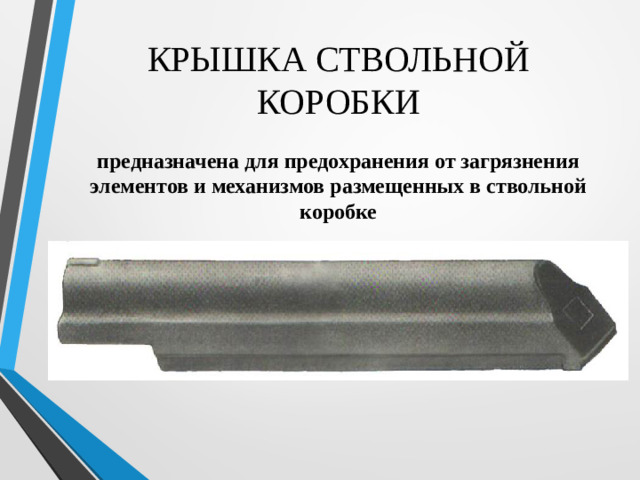

КРЫШКА СТВОЛЬНОЙ КОРОБКИ

предназначена для предохранения от загрязнения элементов и механизмов размещенных в ствольной коробке

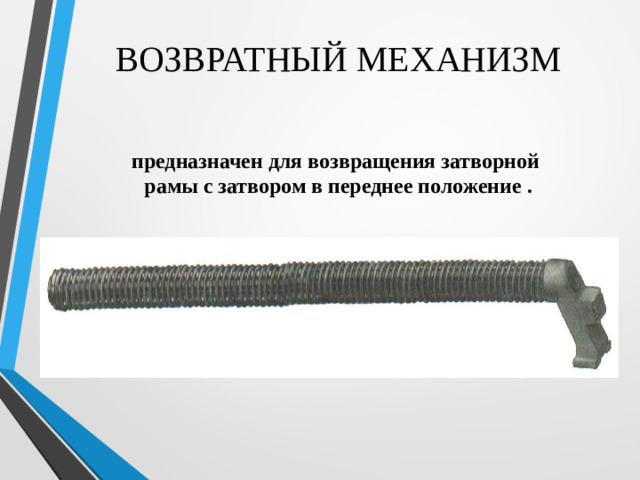

ВОЗВРАТНЫЙ МЕХАНИЗМ

предназначен для возвращения затворной

рамы с затвором в переднее положение .

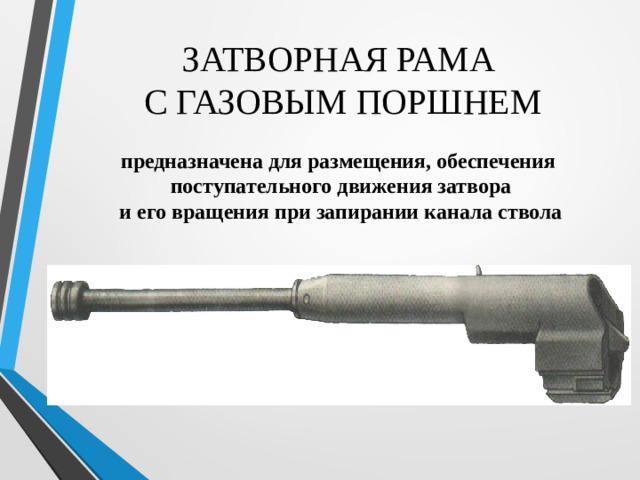

ЗАТВОРНАЯ РАМА

С ГАЗОВЫМ ПОРШНЕМ

предназначена для размещения, обеспечения

поступательного движения затвора

и его вращения при запирании канала ствола

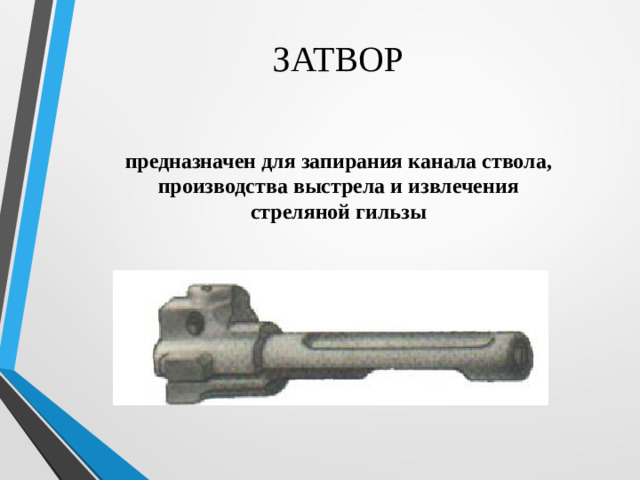

ЗАТВОР

предназначен для запирания канала ствола,

производства выстрела и извлечения

стреляной гильзы

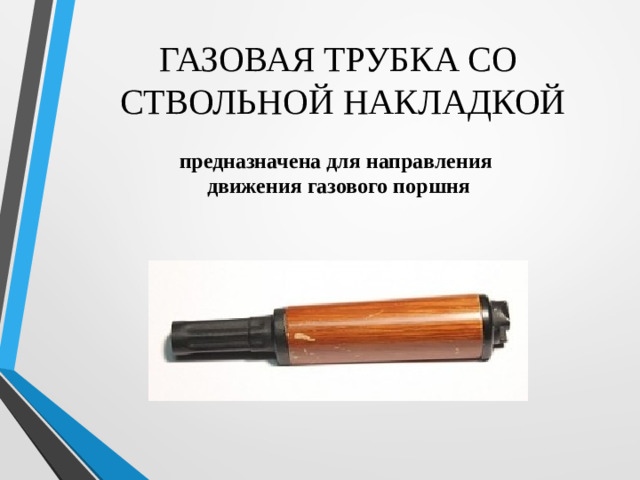

ГАЗОВАЯ ТРУБКА СО

СТВОЛЬНОЙ НАКЛАДКОЙ

предназначена для направления

движения газового поршня

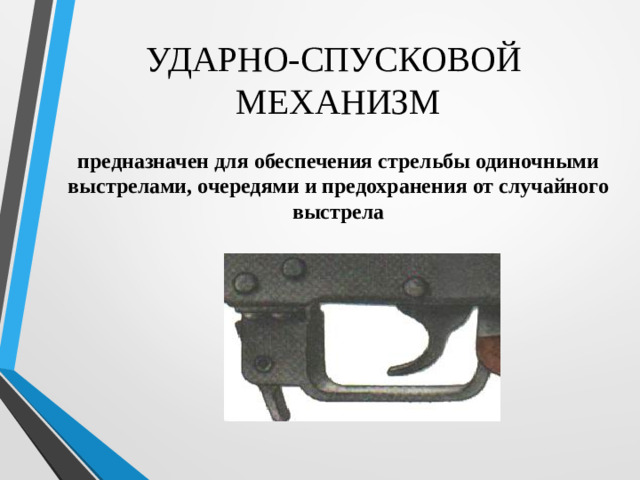

УДАРНО-СПУСКОВОЙ

МЕХАНИЗМ

предназначен для обеспечения стрельбы одиночными выстрелами, очередями и предохранения от случайного выстрела

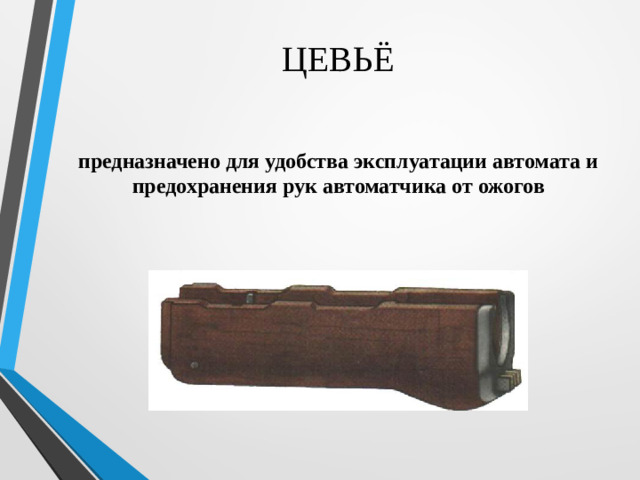

ЦЕВЬЁ

предназначено для удобства эксплуатации автомата и предохранения рук автоматчика от ожогов

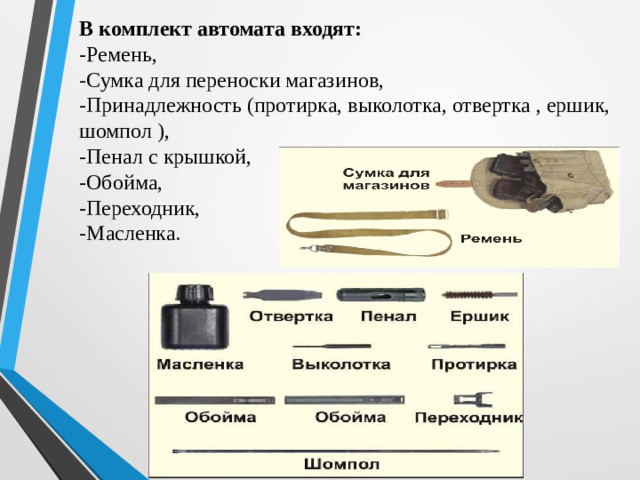

В комплект автомата входят:

-Ремень,

-Сумка для переноски магазинов,

-Принадлежность (протирка, выколотка, отвертка , ершик, шомпол ),

-Пенал с крышкой,

-Обойма,

-Переходник,

-Масленка.

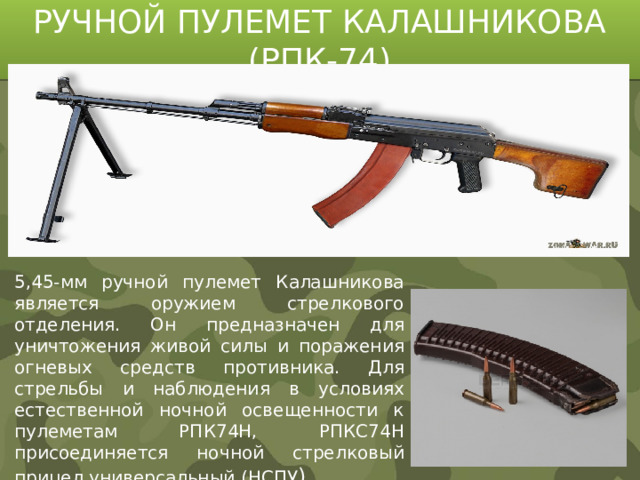

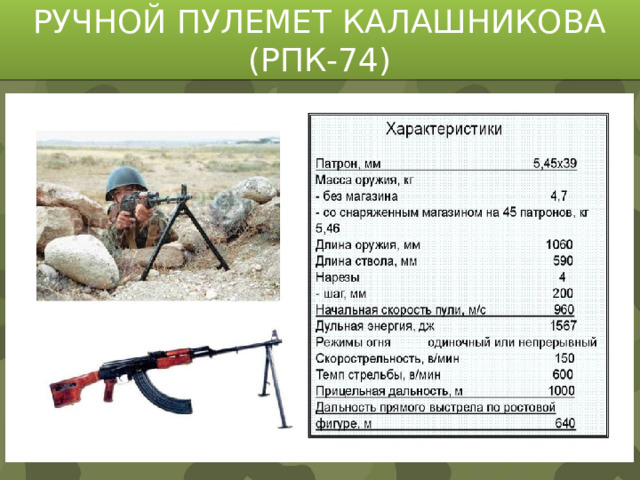

РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА (РПК-74)

5,45-мм ручной пулемет Калашникова является оружием стрелкового отделения. Он предназначен для уничтожения живой силы и поражения огневых средств противника. Для стрельбы и наблюдения в условиях естественной ночной освещенности к пулеметам РПК74Н, РПКС74Н присоединяется ночной стрелковый прицел универсальный (НСПУ )

РУЧНОЙ ПУЛЕМЕТ КАЛАШНИКОВА (РПК-74)

БОЕПРИПАСЫ

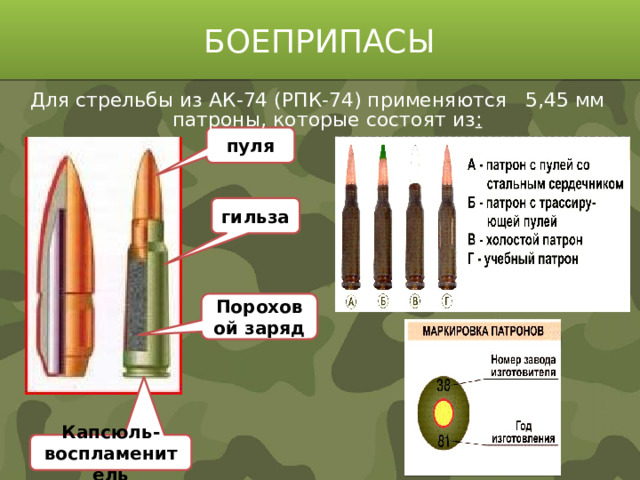

Для стрельбы из АК-74 (РПК-74) применяются 5,45 мм патроны, которые состоят из :

пуля

гильза

Пороховой заряд

Капсюль- воспламенитель

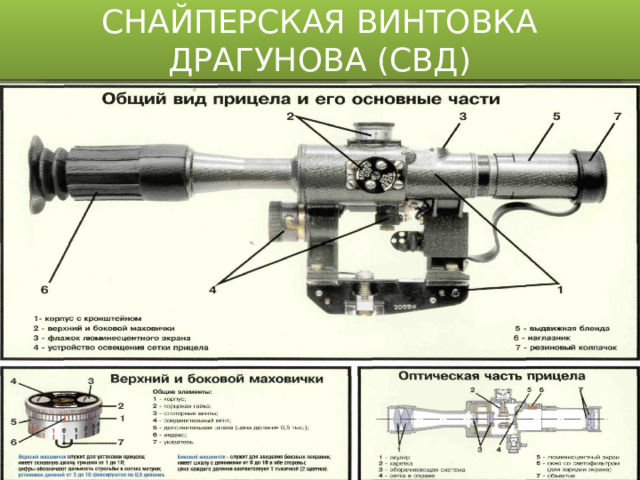

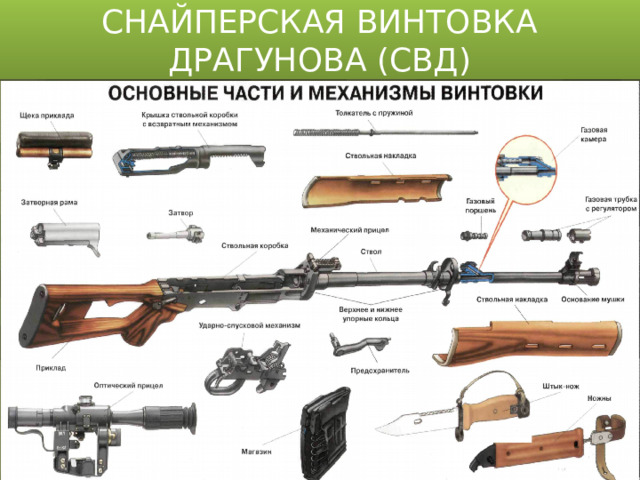

СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД)

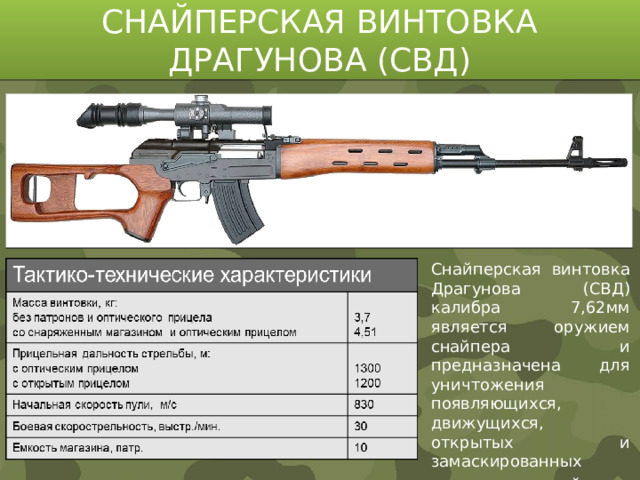

Снайперская винтовка Драгунова (СВД) калибра 7,62мм является оружием снайпера и предназначена для уничтожения появляющихся, движущихся, открытых и замаскированных одиночных целей .

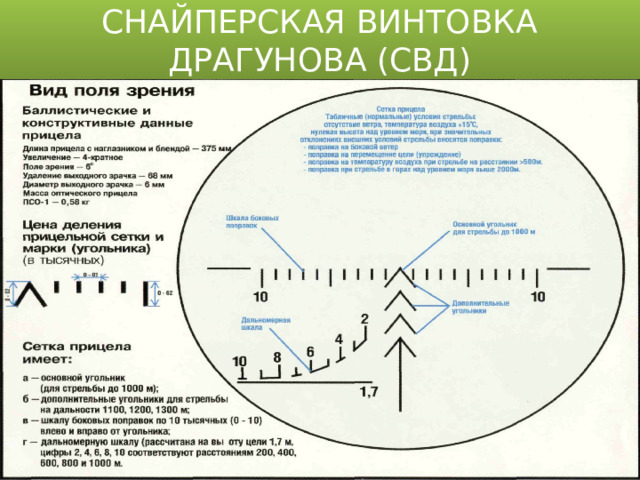

СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД)

СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД)

СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА (СВД)

ПРАВИЛА БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ СО СТРЕЛКОВЫМ ОРУЖИЕМ

• Я буду всегда обращаться с оружием, как с заряженным.
• Я никогда не направляю оружие туда, куда я не хочу стрелять.
• Я никогда не коснусь пальцем спускового крючка, пока оружие не будет направлено на мишень.
• Перед тем, как выстрелить, я всегда проверяю, что перед мишенью и за ней.

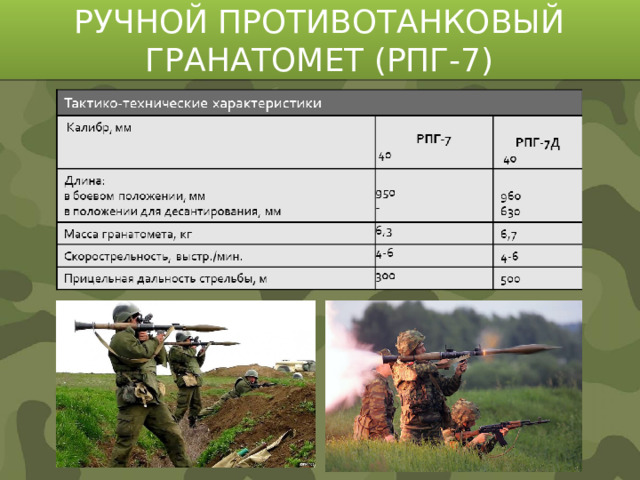

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7)

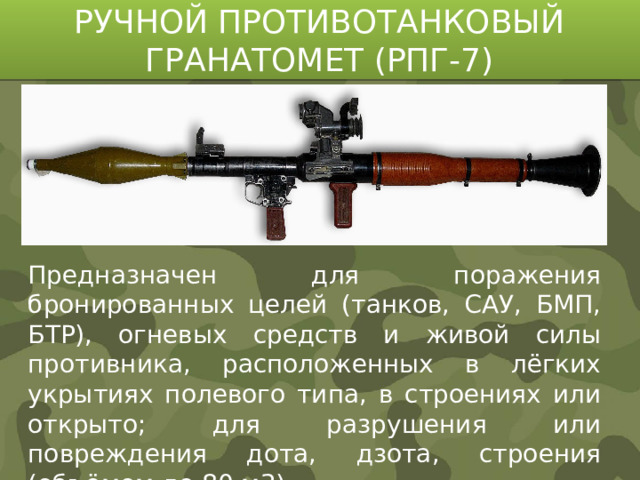

Предназначен для поражения бронированных целей (танков, САУ, БМП, БТР), огневых средств и живой силы противника, расположенных в лёгких укрытиях полевого типа, в строениях или открыто; для разрушения или повреждения дота, дзота, строения (объёмом до 80 м3).

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7)

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7)

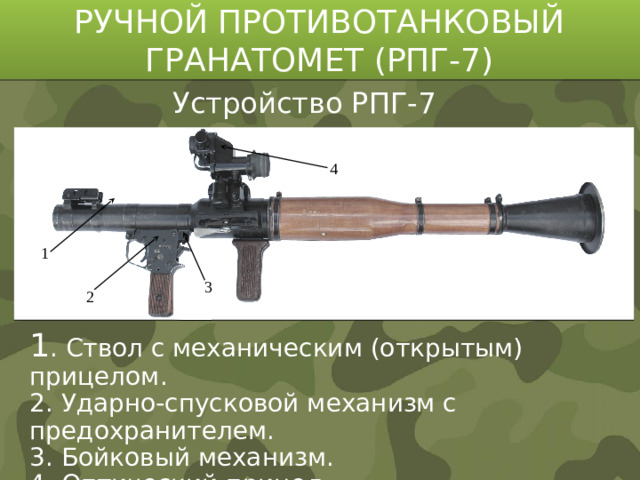

Устройство РПГ-7

4

1

3

2

1 . Ствол с механическим (открытым) прицелом.

2. Ударно-спусковой механизм с предохранителем.

3. Бойковый механизм.

4. Оптический прицел.

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7)

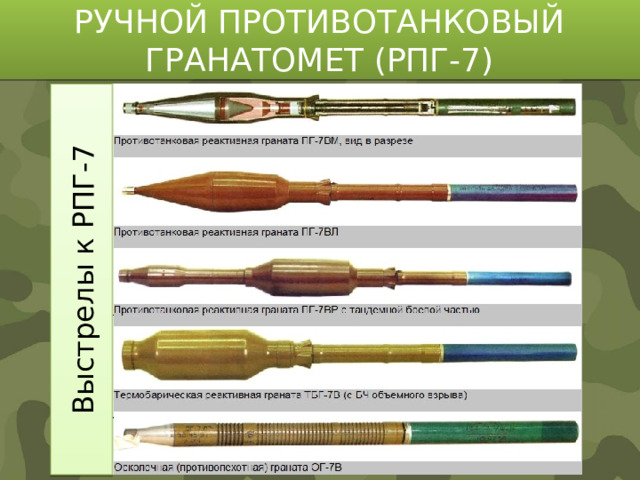

Выстрелы к РПГ-7

РУЧНОЙ ПРОТИВОТАНКОВЫЙ ГРАНАТОМЕТ (РПГ-7)

Принцип работы гранатомёта и выстрелов к нему

При выстреле из гранатомёта от удара бойка по капсюлю-воспламенителю гранаты воспламеняется пороховой заряд. Газы, образующиеся от сгорания порохового заряда, придают гранате вращательное движение (с помощью турбинки) и выбрасывают её из канала ствола. После вылета гранаты из канала ствола открываются перья стабилизатора, происходит взведение взрывателя и на расстоянии, обеспечивающем безопасность стреляющего, воспламеняется пороховой заряд реактивного двигателя. При горении порохового заряда реактивного двигателя вследствие истечения пороховых газов через сопловые отверстия образуется реактивная сила, и скорость полёта гранаты увеличивается до максимальной. В дальнейшем граната летит по инерции.

При встрече с преградой пьезоэлемент взрывателя сжимается и вырабатывает ток, под действием которого взрывается электродетонатор взрывателя, а затем разрывной заряд гранаты. При взрыве образуется кумулятивная струя, которая пробивает преграду.

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ

Ручные гранаты: назначение, виды.

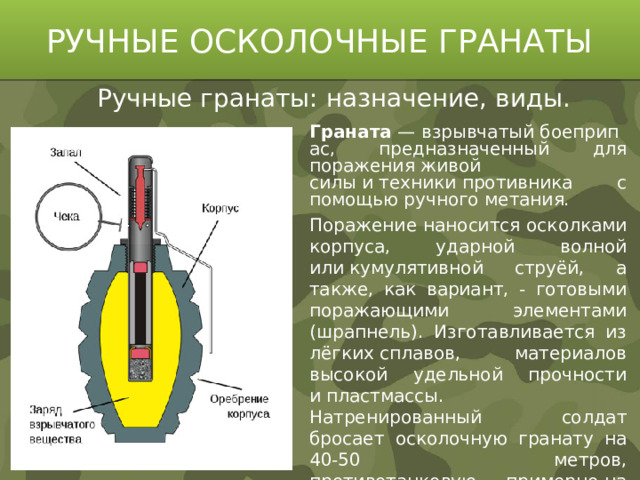

Граната  — взрывчатый боеприпас, предназначенный для поражения живой силы и техники противника с помощью ручного метания.

Поражение наносится осколками корпуса, ударной волной или кумулятивной струёй, а также, как вариант, - готовыми поражающими элементами (шрапнель). Изготавливается из лёгких сплавов, материалов высокой удельной прочности и пластмассы.

Натренированный солдат бросает осколочную гранату на 40-50 метров, противотанковую — примерно на 20 метров.

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ

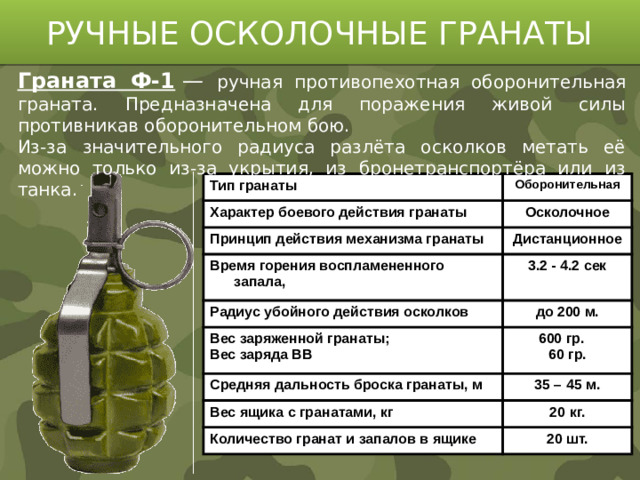

Граната Ф-1  — ручная противопехотная оборонительная граната. Предназначена для поражения живой силы противникав оборонительном бою.

Из-за значительного радиуса разлёта осколков метать её можно только из-за укрытия, из бронетранспортёра или из танка.

Тип гранаты

Оборонительная

Характер боевого действия гранаты

Осколочное

Принцип действия механизма гранаты

Дистанционное

Время горения воспламененного запала,

3.2 - 4.2 сек

Радиус убойного действия осколков

до 200 м.

Вес заряженной гранаты; Вес заряда ВВ

600 гр.

Средняя дальность броска гранаты, м

60 гр.

35 – 45 м.

Вес ящика с гранатами, кг

20 кг.

Количество гранат и запалов в ящике

20 шт.

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ

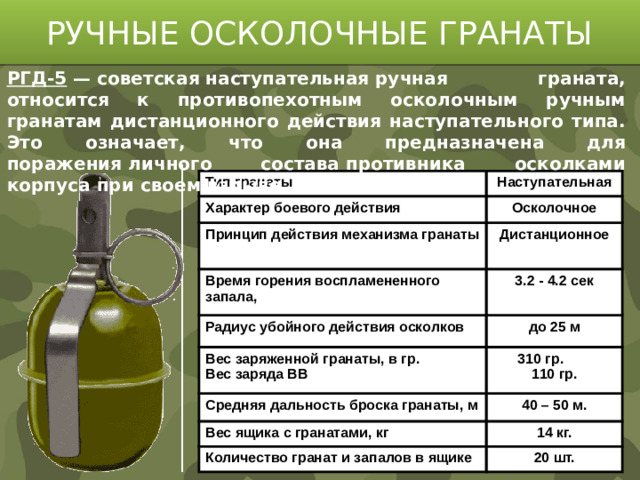

РГД-5  — советская наступательная ручная граната, относится к противопехотным осколочным ручным гранатам дистанционного действия наступательного типа. Это означает, что она предназначена для поражения личного состава противника осколками корпуса при своем взрыве.

Тип гранаты

Наступательная

Характер боевого действия

Осколочное

Принцип действия механизма гранаты

Дистанционное

Время горения воспламененного запала,

3.2 - 4.2 сек

Радиус убойного действия осколков

Вес заряженной гранаты, в гр.

до 25 м

Вес заряда ВВ

310 гр.

Средняя дальность броска гранаты, м

110 гр.

40 – 50 м.

Вес ящика с гранатами, кг

14 кг.

Количество гранат и запалов в ящике

20 шт.

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ

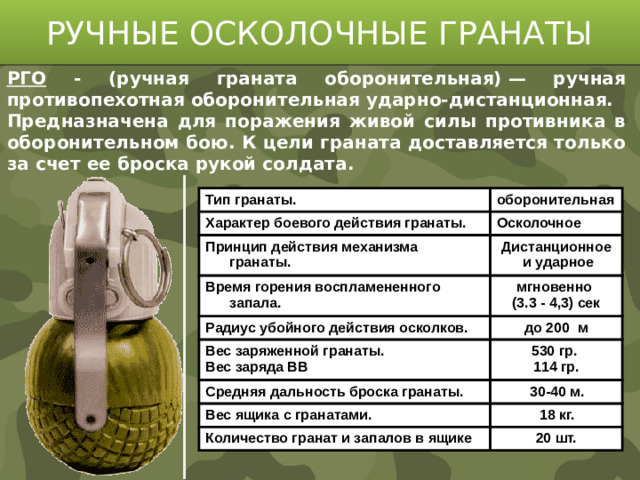

РГО - (ручная граната оборонительная) — ручная противопехотная оборонительная ударно-дистанционная.

Предназначена для поражения живой силы противника в оборонительном бою. К цели граната доставляется только за счет ее броска рукой солдата.

Тип гранаты.

оборонительная

Характер боевого действия гранаты.

Осколочное

Принцип действия механизма гранаты.

Время горения воспламененного запала.

Дистанционное

мгновенно

и ударное

Радиус убойного действия осколков.

(3.3 - 4,3) сек

до 200 м

Вес заряженной гранаты.

Вес заряда ВВ

530 гр.

Средняя дальность броска гранаты.

114 гр.

30-40 м.

Вес ящика с гранатами.

18 кг.

Количество гранат и запалов в ящике

20 шт.

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ

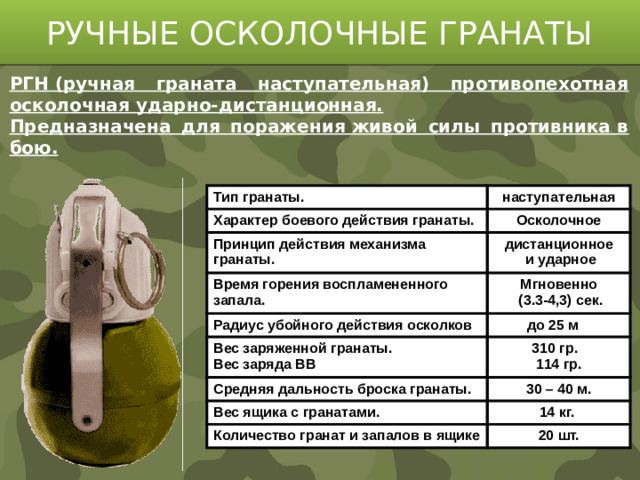

РГН (ручная граната наступательная) противопехотная осколочная ударно-дистанционная.

Предназначена для поражения живой силы противника в бою.

Тип гранаты.

наступательная

Характер боевого действия гранаты.

Осколочное

Принцип действия механизма гранаты.

Время горения воспламененного запала.

дистанционное

Мгновенно

и ударное

Радиус убойного действия осколков

(3.3-4,3) сек.

до 25 м

Вес заряженной гранаты.

Вес заряда ВВ

310 гр.

Средняя дальность броска гранаты.

114 гр.

30 – 40 м.

Вес ящика с гранатами.

14 кг.

Количество гранат и запалов в ящике

20 шт.

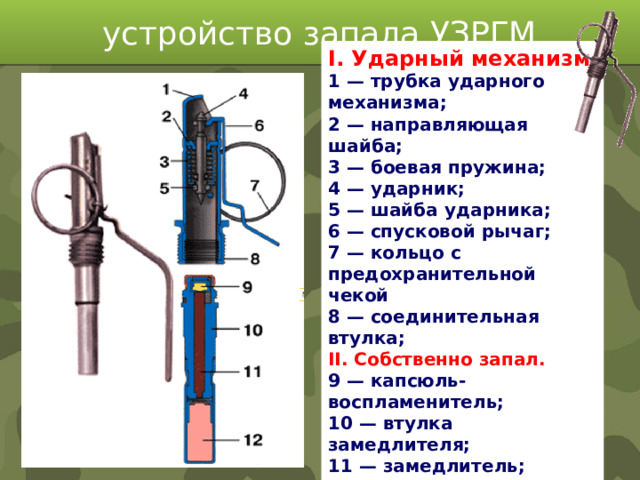

устройство запала УЗРГМ

I. Ударный механизм

1 — трубка ударного механизма;

2 — направляющая шайба;

3 — боевая пружина;

4 — ударник;

5 — шайба ударника;

6 — спусковой рычаг;

7 — кольцо с предохранительной чекой

8 — соединительная втулка;

II. Собственно запал.

9 — капсюль-воспламенитель;

10 — втулка замедлителя;

11 — замедлитель;

12 — капсюль-детонатор;

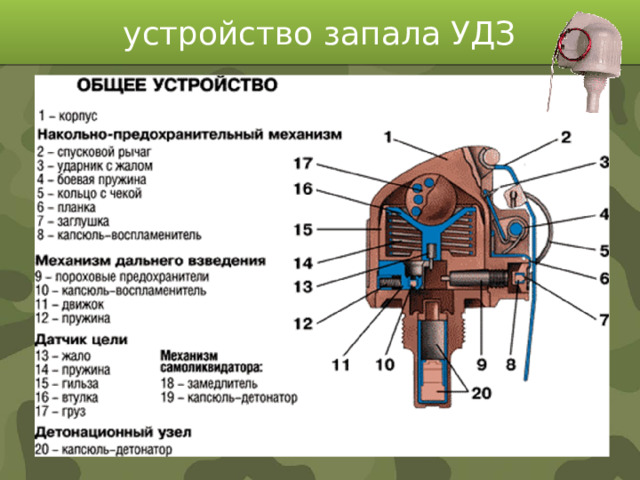

устройство запала УДЗ

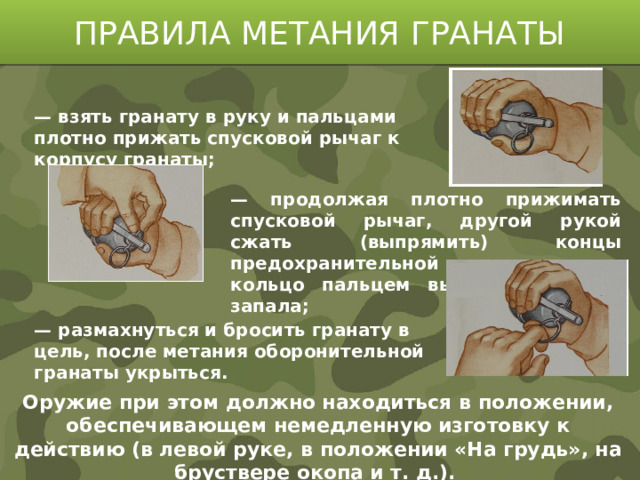

ПРАВИЛА МЕТАНИЯ ГРАНАТЫ

— взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты;

— размахнуться и бросить гранату в цель, после метания оборонительной гранаты укрыться.

— продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала;

Оружие при этом должно находиться в положении, обеспечивающем немедленную изготовку к действию (в левой руке, в положении «На грудь», на бруствере окопа и т. д.).
