В методической разработке представлен материал по изучению основных алгоритмических конструкций в программной среде Логомиры. Материал предназначен учителям информатики для проведения уроков в 7 классе по авторской программе Н.В. Макаровой «Информатика и информационные технологии». Разработка составлена на основе практического опыта учителя и может быть полезна учителям информатики.
Ветвление в ЛогоМирах
З
адание 1

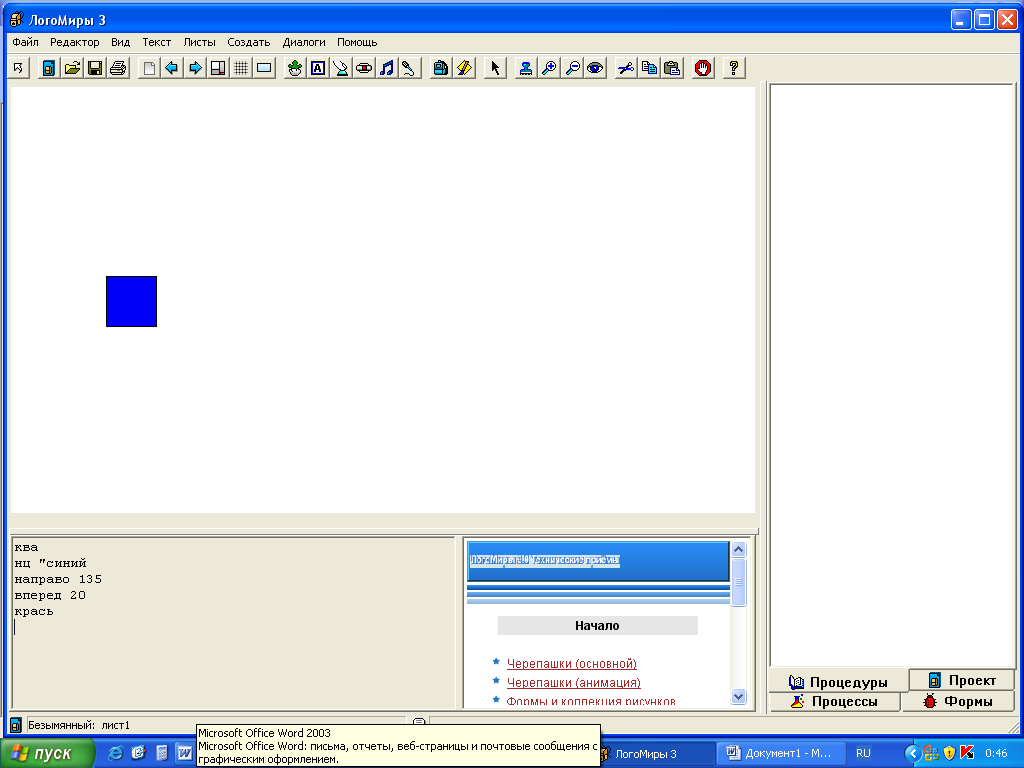

Научи Черепашку менять цвет и закрашивать замкнутую область.
Черный цвет имеет номер 9, белый — 0. Оттенки одного цвета обозначаются числами одного десятка. Например, все красные цвета имеют номера от 10 до 19, а все синие — от 100 до 109. А номера с 1-го по 8-й — это оттенки серого.
По Вп 50 Пр 90 Вп 50 Пр 90 Вп 50 Пр 90 Вп 50 Пр 135 Нц "синий Вп 20 крась
По
Вп 50
Пр 90
Вп 50
Пр 90
Вп 50
Пр 90
Вп 50
Пр 135
Нц «синий
Вперед 20
крась
Задание 2

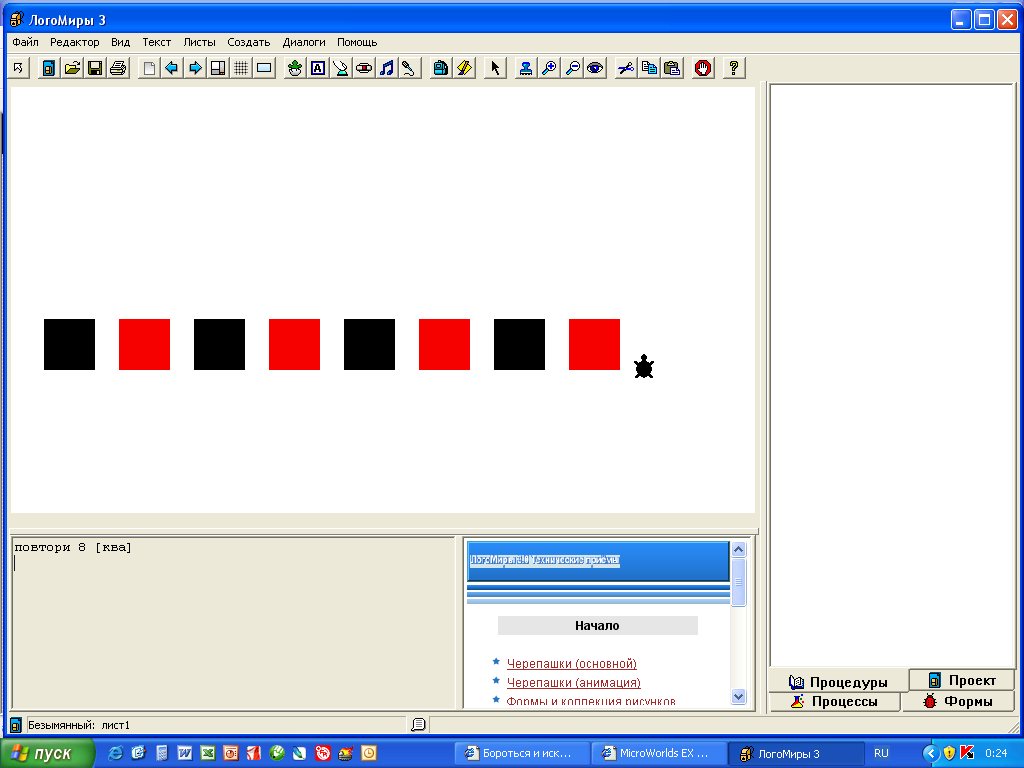

Научи Черепашку менять только черный цвет на красный и обратно.
это ква
по
вперед 50
направо 90
вперед 50
направо 90
вперед 50
направо 90
вперед 50
направо 135
вперед 20
крась
если_иначе цвет_поля = 9
[нц "красный]
[нц "черный]
пп
назад 20
направо 45
вперед 75
налево 90
конец
Решение задач на использование ветвления
Задание 1
Нарисуй фигуру, используя процедуру.
900 1200 30 30
повтори 12 [ааа] пп вп 10 нц "красный крась
это ааа
по
лв 90
вп 30
пр 90
вп 30
пр 90
вп 30
лв 60
вп 30
конец
Задание 2
Нарисуй фигуру, используя процедуру и ветвление. Ветвление необходимо для смены цвета.
Углы внутри треугольника 600, стороны по 60.
Повтори 4 [треу]
это треу
по
вперед 20
налево 30
вперед 60
направо 120
вперед 60
направо 120
вперед 60
пп
налево 30
назад 20
крась
если_иначе цвет_поля = 9
[нц "красный]
[нц "черный]
вперед 20
налево 90
конец
Использование ЦИКЛА «ПОВТОРИ» для исполнителя Черепашка
Задание 1
1 способ
повтори 6 [нк 90 по вп 50 лв 90 вп 50 лв 90 вп 50 лв 90 вп 50 лв 90 пп вп 100]
2 способ
повтори 6 [нк 90 по повтори 4 [вп 50 лв 90] пп вп 100]
Задание 2
повтори 6 [нк 90 по вп 50 лв 90 вп 100 пр 90 вп 50 пр 90 вп 100]

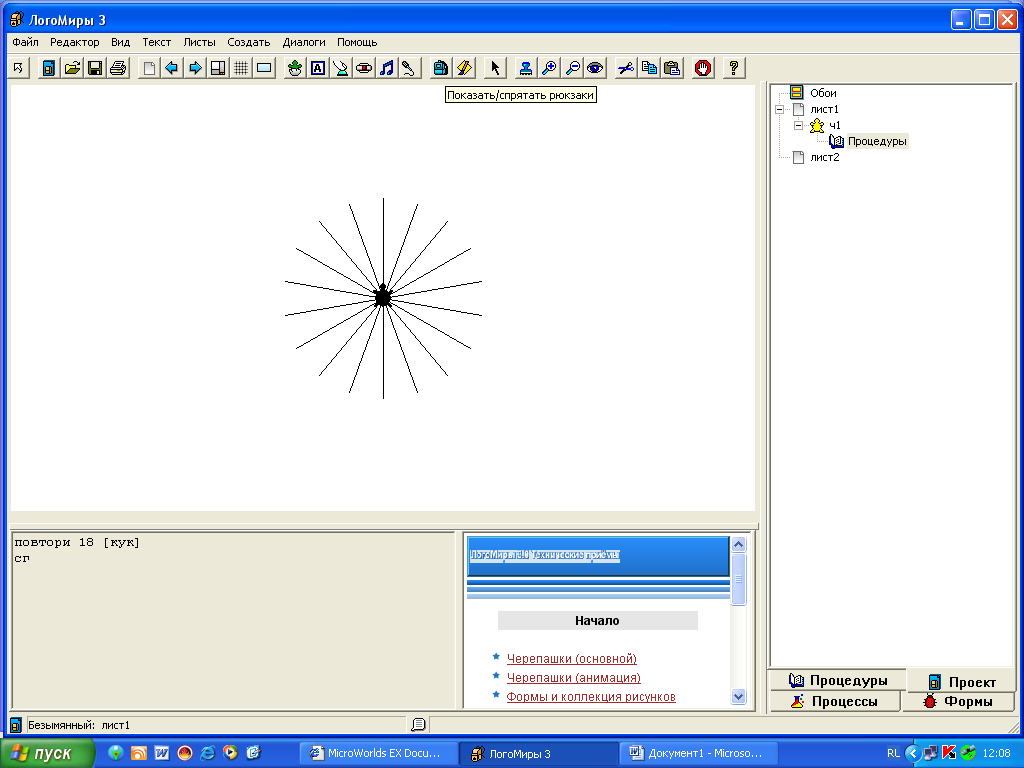

Задание 3 (угол поворота – 20 градусов, повторять 18 раз)
повтори 18 [по вп 100 нд 100 пр 20]
Задание 4
повтори 40 [по нк 45 вп 100 нд 100 пр 90 вп 100 нд 100 нк 90 вп 10]

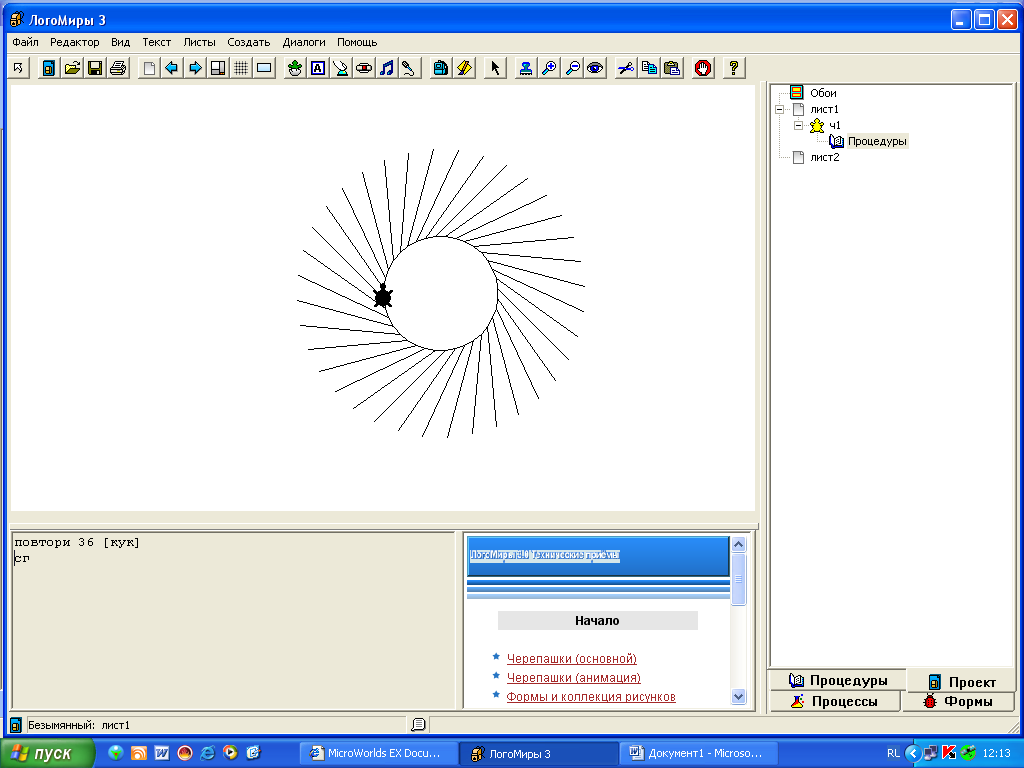

Задание 5
повтори 36 [по лв 45 вп 100 нд 100 пр 45 вп 10 пр 10]
Задание № 6
Сторона квадрата 100, повторить 20 раз
1 способ
повтори 20 [нк 90 по лв 45 вп 100 лв 90 вп 100 лв 90 вп 100 лв 90 вп 100 лв 90 пр 45 пп вп 20]
2 способ
повтори 20 [нк 90 по лв 45 повтори 4 [вп 100 лв 90] пр 45 пп вп 20]

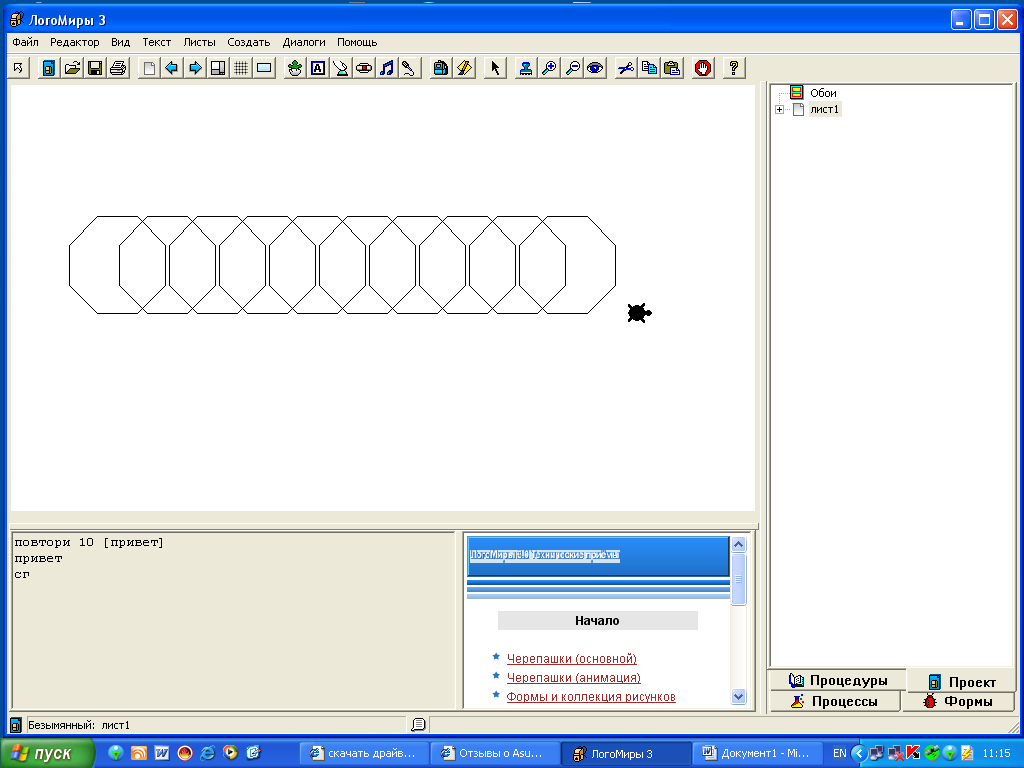

Задание № 7
Угол поворота в фигуре 135, длина стороны 40, расстояние между фигурами 50, повторить 10 раз.
1 способ
повтори 10 [нк 90 по вп 40 лв 45 вп 40 лв 45 вп 40 лв 45 вп 40 лв 45 вп 40 лв 45 вп 40 лв 45 вп 40 лв 45 вп 40 лв 45 пп вп 50]
2 способ
повтори 10 [нк 90 по повтори 8 [вп 40 лв 45] пп вп 50]
Ветвление в ЛогоМирах
З
адание 1
Научи Черепашку менять цвет и закрашивать замкнутую область.
Черный цвет имеет номер 9, белый — 0. Оттенки одного цвета обозначаются числами одного десятка. Например, все красные цвета имеют номера от 10 до 19, а все синие — от 100 до 109. А номера с 1-го по 8-й — это оттенки серого.
Задание 2
Научи Черепашку менять только черный цвет на красный и обратно.
это ква
по
вперед 50
направо 90
вперед 50
направо 90
вперед 50
направо 90
вперед 50
направо 135
вперед 20
крась
если_иначе цвет_поля = 9
[нц "красный]
[нц "черный]
пп
назад 20
направо 45
вперед 75
налево 90
конец
Решение задач на использование ветвления
Задание 1
Нарисуй фигуру, используя процедуру.
900 1200 30 30
Задание 2

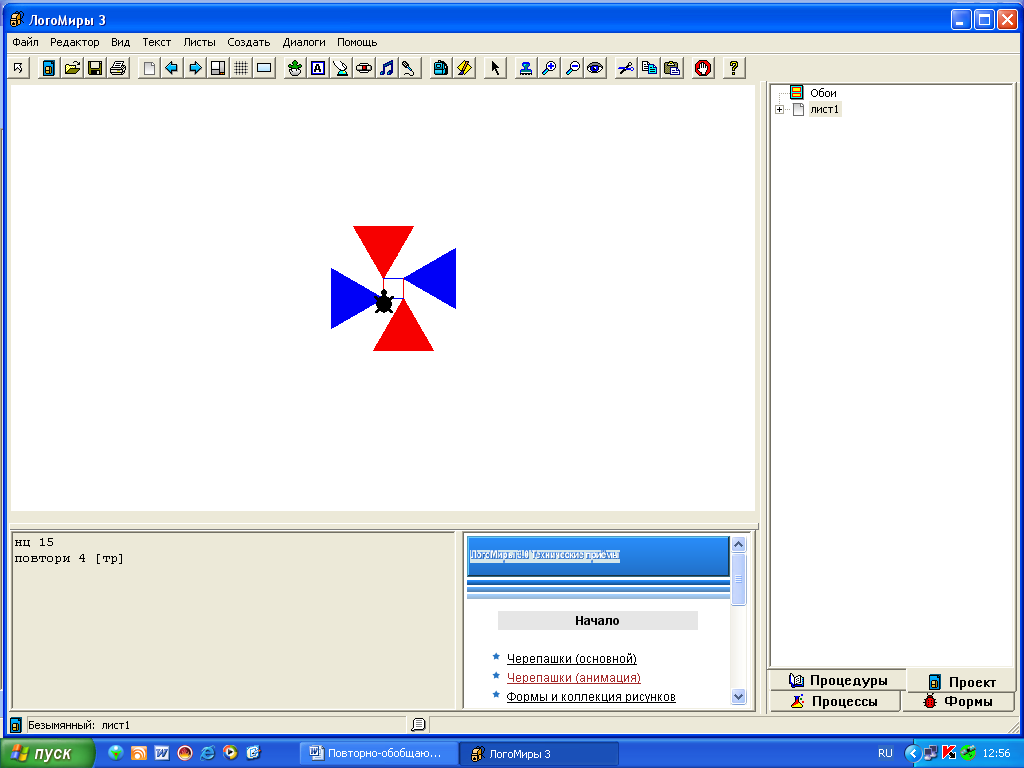

Нарисуй фигуру, используя процедуру и ветвление. Ветвление необходимо для смены цвета.
Углы внутри треугольника 600, стороны по 60.
это треу
по
вперед 20
налево 30
вперед 60
направо 120
вперед 60
направо 120
вперед 60
пп
налево 30
назад 20
крась
по
если_иначе цвет_поля = 15
[нц 105]
[нц 15]
пп
вперед 20
налево 90
конец
Вспомогательный алгоритм
Задание 1

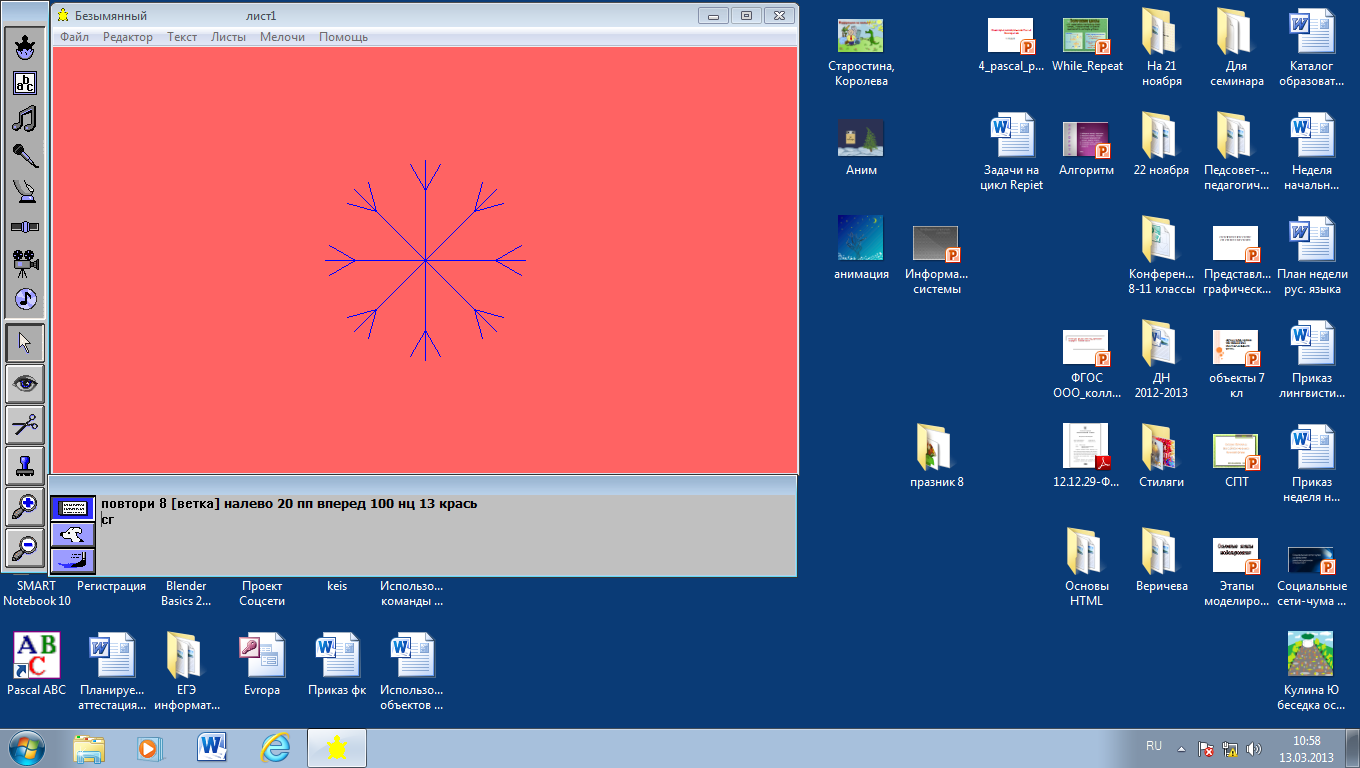

нц 105 повтори 8 [снежинка] пп пр 20 вп 30 нц 134 крась
это снежинка
по
вп 130
нд 30
лв 30
вп 30
нд 30
пр 60
вп 30
нд 30
лв 30
нд 100
пр 45
конец
Задание 2

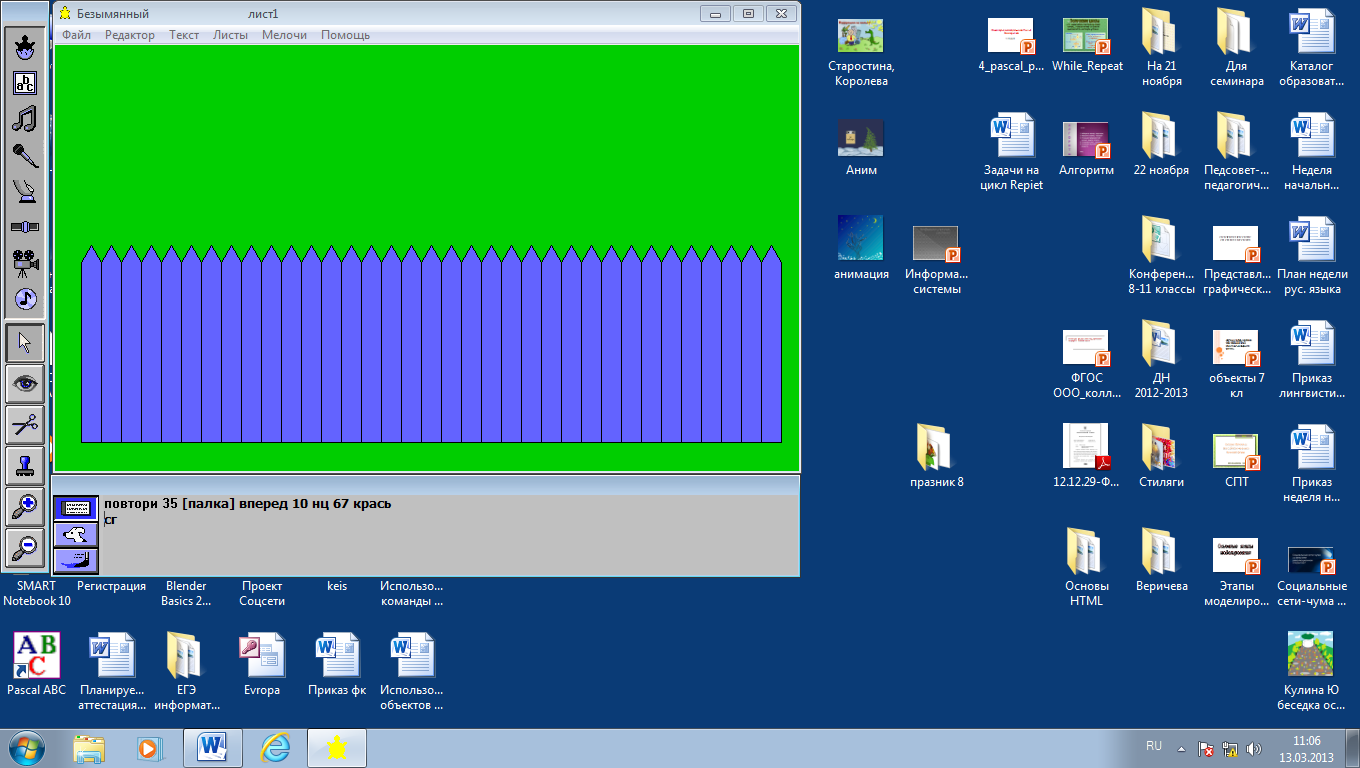

высота забора 180, ширина забора 20, количество досок 35. Вершина доски забора – равносторонний треугольник со стороной 20 и углом 60.
повтори 30 [забор] пп нк 90 вп 30 нц 64 крась
это забор
по
нц 9
вп 180
пр 30
вп 20
пр 120
вп 20
пр 30
вп 180
пр 90
вп 20
пр 135
пп
вп 10
нц 104
крась
нд 10
пр 45
вп 20
нк 0
конец
Использование вспомогательного алгоритма в среде ЛогоМиры
Задание 1
15 65
нц 15 повтори 5 [флаг] нц 65 крась
это флаг
по
вп 200
пр 90
вп 100
пр 90
вп 100
пр 90
вп 100
пп
нк 45
вп 50
крась
нд
50
нк 180
вп 100
нк 90
вп 150
нк 0
конец
задание 2
115 45 67
повтори 3 [дом] нц 67 крась
это дом
по
нц 115
нк 90
вп 100
лв 120
вп 100
лв 120
вп 100
нк 45
вп 20
крась
нд 20
нц 45
нк 180
вп 100
лв 90
вп 100
лв 90
вп 100
лв 135
вп 20
крась
нд 20
пп
нк 90
вп 50
конец
Задание 3
105
повтори 3 [круг]
это круг
по
нк 90
нц 105
повтори 360 [вп 1 лв 1]
пп
вп 150
конец
Использование команды КРАСЬ в ЛогоМирах
Задание 1.

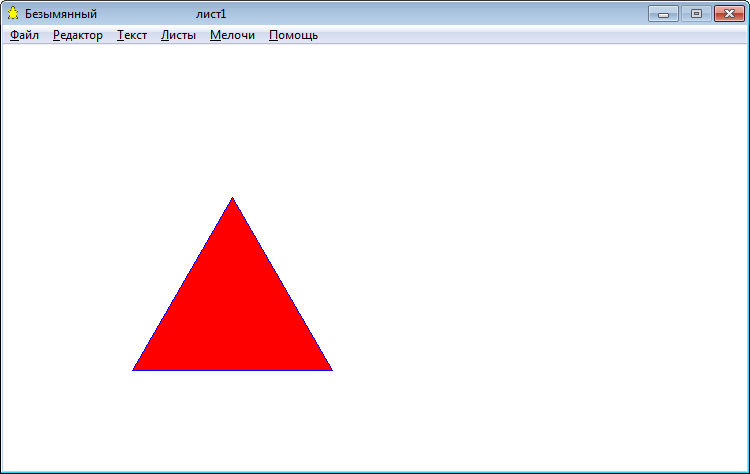

нц 104 по пр 90 вп 200 лв 120 вп 200 лв 120 вп 200 пп нк 45 вп 50 нц 15 крась

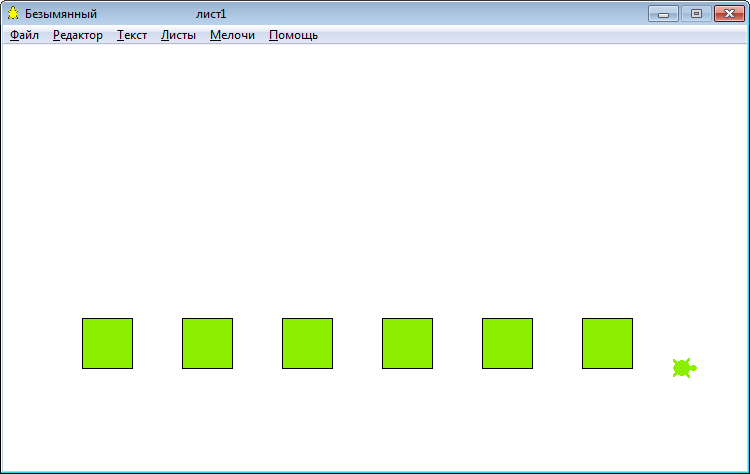

Задание 2.
повтори 6 [квадрат]
это квадрат
нк 90
нц 9
по
повтори 4 [вп 50 лв 90]
пп
нк 45
вп 20
нц 54
крась
нд 20
нк 90
вп 100
конец
Задание 3.
нц 54 повтори 6 [квадрат]
это квадрат
нк 90
по
повтори 4 [вп 50 лв 90]
пп
нк 45
вп 20
крась
если_иначе цвет_поля = 54
[нц 15]
[нц 54]
нд 20
нк 90
вп 100
конец
Использование цвета в ЛогоМирах
Нарисуйте звезду красным цветом. Длина каждой стороны звезды 200, угол 360.
по нрп 5 нц 15 повтори 5 [вп 200 пр 144]
Нарисуй домик и раскрась его.
Замечание
вп – вперед, нд – назад, лв – налево, пр – направо, нц “синий – новый цвет, нрп – новый размер пера, крась – красить замкнутую область
Вспомогательный алгоритм
Задание 1
Задание 2
Примечание:
высота забора 180, ширина забора 20, количество досок 35. Вершина доски забора – равносторонний треугольник со стороной 20 и углом 60.
Вспомогательный алгоритм
Задание 1
Задание 2
Примечание:
высота забора 180, ширина забора 20, количество досок 35. Вершина доски забора – равносторонний треугольник со стороной 20 и углом 60.
