2 топқа – Магнит, шарғы, электромагнит, орама, реле.

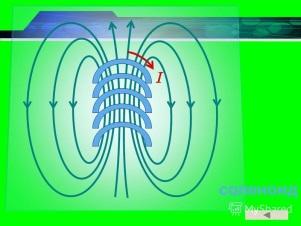

Соленоид (грек.solen - түтік және грек. іdos - түр) – ток жүретін оқшауланған сымнан оралған цилиндр тәрізді индуктивті орама.
Соленоидтың ішкі қуысының орта бөлігінде (ұзындығы Соленоид диаметрінен едәуір үлкен) магнит өрісі соленоид осіне параллель бағытталады және біртекті әрі бұл өрістің кернеулігі ток күшін және орам санына пропорционал болады. Ішкі қуысында темір өзекшесі бар соленоид электрмагнит болып есептекледі.
Тогы бар шарғының магнит өрісі күш сызықтарының бағытын бұрғы ережесі арқылы табуға болады. Практика тұрғысынан ең қызықты нәрсе – тогы бар шарғының магнит өрісі. Шарғының бір ұшы –солтүстік полюс деп саналады, сол ұшқа қарап тұрған бақылаушы үшін шарғы орамындағы ток сағат тіліне қарсы бағытта ағады. (а). Шарғының екінші жағы –оңтүстік полюс болады, бұл жерде ток орамды сағат тілі бағытымен айналып өтеді. (ә)
Тогы бар шарғының магнит есебінде техникада кеңінен пайдаланылады. Мұндай шарғының қолайлы бір қасиеті – оның магниттік әсерін кең көлемде өзгертуге немесе күшейтуге, бәсеңдетуге болады.
Ішіне темір өзекше орналастырылған шарғы электромагнит деп, ал шарғыға оралған сымдар электромагниттің орамасы деп аталады. Электромагнит – көптеген техникалық приборлардың негізгі детальдарының бірі. Электромагнит көбіне таға яғни доға тәрізді болады. Мұндай сызба нұсқа (115 суретте) көрсетілген.

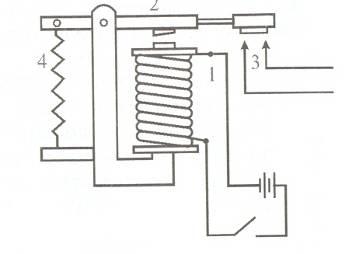

1-шарғы
2-пластина
3-контактілер
4-серіппе
Электромагниттік реленің құрылысы:
Тамаша қасиеттерінің арқасында электромагниттер техникада кеңінен қолданылады:
Көтергіш күші үлкен электромагниттер заводтарда болаттан немесе шойыннан жасалған бұйымдарды, сондай-ақ болат және шойын жоңқаларды, құймаларды тасымалдау үшін пайдаланылады.
Электромагниттер телеграфта, телефонда және көптеген басқа да құрылғыларда қолданылады.
ІҮ. Практикалық жұмыс. 25 жаттығу. №1,2
Ү. Сабақты бекіту: «Физикалық дикатант» әдісі арқылы бүгінгі сабақты бекітемін.
1.... ішіндегі магнит өрісінің күш сызықтары параллель және оны сырт жағынан орап жатады. (соленоид)
2.Күш сызықтары шарғының.... полюсі жағынан шығып,... полюсі жағына кіреді. (солтүстік, оңтүстік)
3.Шарғының екінші жағы..... полюс болады, бұл жерде ток орам бойымен..... бағытымен ағады. (оңтүстік, сағат тілі)
4.Ішіне темір өзекше орналастырылған шарғы.... деп, ал шарғыға оралған сымдар.......... деп аталады. (электромагнит, электромагниттің орамасы)
5. Электромагнитті көбіне.... тәрізді етіп жасайды.(таға)
6.Электромагниттер көтергіш крандарда,.......,.....,.....,......,..... қолданылады.
ҮІ. Үйге тапсырма. §53
ҮІІ. Бағалау.Жұлдызшалар арқылы бағалаймын. (әр сұраққа жауап берген оқушыға жұлдыздар беріп отырамын. )
ҮІІІ.Кері байланыс.«INSERT» әдісі. Білемін. Үйрендім. Үйренгім келеді.
