Трансформатор

11 б класс дата 27 октября 2017

Цель: изучить назначение, устройство и принцип действия трансформатора

  • способствовать формированию представления о преобразовании переменного напряжения, познакомить с назначением, устройством, принципом действия трансформатора,

  • способствовать развитию познавательного интереса к предмету на основных достижениях науки и техники; умения анализировать, сравнивать, делать логические выводы;

  • способствовать формированию научного мировоззрения, ответственного отношения к учению, содействовать воспитанию усидчивости, аккуратности при выполнении заданий.

Оборудование: трансформатор демонстрационный с принадлежностями

Демонстрации: работа трансформатора на холостом ходу, работа трансформатора с нагрузкой, явление электромагнитной индукции.

Методы: наглядный. Частично-поисковый, анализ, фронтальный опрос.

Формы обучения: работа у доски, индивидуальная работа с учебником, взаимопроверка.

содержание урока

1 Оргмомент

2 Актуализация знаний

3 изучение нового материала

4 Закрепление

5 Рефлексия

6 Домашнее задание


Оргмомент

Подготовка к уроку

Актуализация

Очень часто на практике приходиться различными приборами, аппаратурой, рассчитанными на различные напряжения. Даже в одном и том же электрическом аппарате необходимо бывает применение различных напряжений тока. Например, для питания ламп в радиоприемнике и телевизорах требуется несколько сот вольт. А в сети, как вы знаете напряжение  220В. Как же быть? Не знаете ли вы приборов, устройств, при помощи которых можно менять напряжение?

1.Слушаю предположение и объявляю тему урока.

2.Чтобы понять принцип действия трансформатора нам необходимо вспомнить явление электромагнитной индукции.

  • Суть явления  э/ магнитной индукции.

  • Закон  э/ магнитной индукции


изучение нового материала

ЭДС генераторов электростанций довольно велика. При передаче электроэнергии используется напряжение в сотни киловатт. Например, электрогенераторы гидроэлектростанций или теплоэлектростанций вырабатывают ток напряжением 10–20 кВ. Но по проводам выгодно передавать ток напряжением 100–1000 кВ. Между тем на практике чаще всего нужно не слишком высокое напряжение. Преобразование переменного тока, при котором напряжение увеличивается или уменьшается в несколько раз практически без потери мощности ( при неизменной частоте тока), осуществляется с помощью трансформаторов.

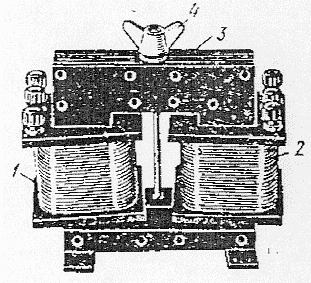

Устройство трансформатора по модели

Трансформатор состоит: из замкнутого сердечника, изготовленного из специальной листовой трансформаторной стали. На нем располагаются две катушки с различным числом витков из медной проволоки. Одна из обмоток, называется первичной, она подключается к источнику переменного напряжения. Устройства, потребляющие электроэнергию, подключаются к вторичной обмотке, их может быть несколько.Принцип действия трансформатора. Принцип действия основан на законе электромагнитной индукции. При прохождении переменного тока по первичной обмотке в сердечнике возникает переменный магнитный поток, который возбуждает ЭДС индукции в каждой обмотке. Магнитное поле концентрируется внутри сердечника и одинаково во всех его сечениях. Мгновенное значение индукции Ei в любом витке и первичной, и вторичной обмоток одинаково: Е1 = Е2

Потери энергии при работе трансформатора:

  • на нагревание обмоток;

  • на рассеивание магнитного потока в пространство;

  • на вихревые токи в сердечнике и на его перемагничивание.

Меры, принимаемые для уменьшения потерь:

  • обмотка низкого напряжения делается большого сечения так, как по ней протекает ток большой силы;

  • сердечник делают замкнутым, чтобы уменьшить рассеяние магнитного потока;

  • сердечник делают пластинчатым, чтобы уменьшить вихревые токи.

Благодаря этим мерам КПД современных трансформаторов достигает 95-99%.
Это означает, что практически вся энергия тока, проходящего по первичной обмотке трансформатора, превращается в энергию индукционного тока, возникающего во вторичной обмотке. Поскольку каждый виток первичной и вторичной обмоток пронизывает один и тот же магнитный поток, то в них возникают одинаковые ЭДС , равные по закону Фарадея для электромагнитной индукции, то:

е1 = е2 = – Ф'

ЭДС Е1 и Е2 действующие во всей первичной или вторичной обмотках, равны произведению ЭДС в одном витке е1 или е2 на число витков в обмотке N1 и N2

Е1 = е1• N1
Е
2 = е2• N2

Вывод: ЭДС, действующие в обмотках, прямо пропорциональны числу витков в них.

Сила тока в первичной обмотке трансформатора во столько раз больше силы тока во вторичной обмотке, во сколько раз напряжение в ней больше напряжения в первичной обмотке:

Если пренебречь падением напряжения на сопротивлениях обмоток, когда сопротивления малы, то можно записать отношение и для напряжений на обмотках трансформатора

Учитель: Для анализа электромагнитных процессов, происходящих в трансформаторе, рассмотрим два режима его работы.

Работа трансформатора на холостом ходу

Рис. 4

Если первичную обмотку подключить к источнику переменного напряжения, а вторичную оставить разомкнутой, (этот режим трансформатора называют холостым ходом), то тока в ней не будет, а в первичной обмотке появится слабый ток, создающий в сердечнике переменный магнитный поток. Этот поток наводит в каждом витке обмоток одинаковую ЭДС, поэтому ЭДС индукции в каждой обмотке будет прямо пропорциональна числу витков в этой обмотке.

Е ~ N

При разомкнутой вторичной обмотке напряжение на ее зажимах U2 будет равно наводимой в ней ЭДС Е2.

U2  Е2

В первичной обмотке ЭДС Е1 по числовому значению мало отличается от подводимого к этой обмотке напряжения U1, практически их можно считать равными.

U1  Е1

Величина, показывающая, во сколько раз данный трансформатор изменяет напряжение переменного тока, называется коэффициентом трансформации.

При подаче на первичную обмотку трансформатора какого-либо напряжения U1 на вторичной обмотке мы получаем на выходе U2. Оно будет больше первичного, если обмотка содержит больше витков, чем первичная.

Итак, если N2  N1, то U2  U1, коэффициент трансформации k  и трансформатор называется повышающим.

Если N2 1 и U2 1, то k 1 и трансформатор называется понижающим.

Эти формулы справедливы, если ни первичная, ни вторичная обмотки не содержат активного сопротивления R. Первичная обмотка, как правило, не содержит такого сопротивления, а вторая обмотка может его содержать. Если она все же не содержит сопротивления или им можно пренебречь, то напряжение на выходе такой обмотки равно напряжению U2.

Когда вторичная обмотка трансформатора не имеет сопротивления R2 = 0, то кпд = 100%

Апол = А затр, тогда UIt = UIt и UI= UI2 , то Р1 = Р2

 и

следует, что

Использование трансформаторов. Трансформаторы используются в технике и могут быть устроены очень сложно, однако незыблемым остается принцип их действия: '' изменяющееся магнитное поле, созданное переменным током в первичной обмотке, пронизывая витки вторичной обмотки, индуцирует в ней переменный ток той же частоты, но другого напряжения''. В современных мощных трансформаторах суммарные потери энергии не превышают 2–3%.

  • на заводах и фабриках при подаче напряжения к двигателям станков 380–660 В.

  • при передаче электроэнергии по проводам от 100 до 1000В;

  • для электросварки и электроплавки;

  • в радиотехнике; и др.

Решение задач, закрепление.

Задача 1. Как, вы думаете, что будет, если первичную обмотку подключить к источнику постоянного тока?

Ответ: В этом случае трансформатор сгорит, так как первичная обмотка обычно имеет ничтожно малое сопротивление, и поэтому произойдет короткое замыкание.

Задача 2. Если сопротивление первичной обмотки, подключенной к источнику постоянного тока велико, то изменится ли напряжение во вторичной обмотке?

Ответ: Никакого изменения напряжения этот трансформатор дать не сможет из-за отсутствия явления электромагнитной индукции. Если такой трансформатор подключить к источнику постоянного тока, то ток пойдет по первичной обмотке и вокруг нее возникает магнитное поле, которое будет пронизывать вторичную обмотку. Т.е. магнитный поток вторичную обмотку будет пересекать, но он будет постоянным и значит скорость его изменения Ф' = 0, поэтому ЭДС индукции во вторичной обмотке Е2 = 0.

Задача 3. Сколько витков должна иметь вторичная обмотка трансформатора, чтобы повысить напряжение с 220 до 11000В, если в первичной обмотке 20 витков? Каков коэффициент трансформации?

Задача 4. Под каким напряжением находится первичная обмотка трансформатора, имеющая 1000 витков, если во вторичной обмотке 3500 витков и напряжение 105В?

Задача 5. Мощность, потребляемая трансформатором, 90 Вт. Определите силу тока во вторичной обмотке, если напряжение на зажимах вторичной обмотки 12 В и КПД трансформатора 75%.

Задача 6. Первичная обмотка понижающего трансформатора включена в сеть напряжением 220 В. Напряжение на зажимах вторичной обмотки 20В, ее сопротивление 1 Ом, сила тока 2А. Определите коэффициент трансформации и КПД трансформатора.

Задание 15 № 1634для подготовки к ЕГЭ

Число витков в первичной обмотке трансформатора в 2 раза меньше числа витков в его вторичной обмотке. Какова амплитуда колебаний напряжения на концах вторичной обмотки трансформатора в режиме холостого хода при амплитуде колебаний напряжения на концах первичной обмотки 50 В? (Ответ дать в вольтах.)

Ответ: 100.

Рефлексия

На каком явлении работает трансформатор?

Может ли трансформатор быть и повышающим и понижающим?

Для чего и где используют трансформаторы?

Что полезного узнали на уроке?

Было интересно узнать..

Вызвало затруднения..

Домашнее задание
